MDD-M01模块化万用表产品简介
模块特点:
1. 4-1/2位分辨率, 55000字,最高准确度达0.03%。
2. 测量功能
直流电压、交流电压、直流电流、交流电流、两线电阻、四线电阻、电容测量等
3. 刷新速率:快速40次 /秒,慢速5次 /秒
4. 模块联机通讯功能
模块提供LAN的Socket来实现联机通讯。
5. 小巧的导轨卡设计,使得输入模块方便的安装在导轨上。
6. 通过专用软件对万用表模块进行校准和检验。
7. 通过扩展卡可实现多路信号的测量。
8. 电源供电 18V~36V DC。
模块应用:
万用表模块其精巧的导轨卡设计,使其便于现场系统的组网。可应用于智能制造生产线的组网、测量、调试等场合。可极大的提高生产效率,降低生产成本。

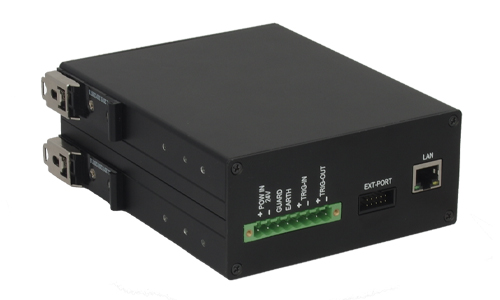

MDD-M01模块化万用表
技术指标
[适用于校准后一年内、23℃±5℃、20~70%RH、精度=±(%设定值+字)]
测量功能 |
量程 |
测量范围 |
分辨力 |
精 度 |
说 明 |
直流电压
DCV |
50mV |
-55.000mV~55.000mV |
0.001mV |
0.1%+10 |
输入电阻:100MΩ |
500mV |
-550.00mV~550.00mV |
0.01mV |
0.025%+5 |
5V |
-5.5000V~5.5000V |
0.0001V |
0.025%+5 |
输入电阻:10MΩ |
50V |
-55.000V~55.000V |
0.001V |
0.03%+5 |
500V |
-550.00V~550.00V |
0.01V |
0.1%+2 |
1000V |
-1000.0V~1000.0V |
0.1V |
0.1%+2 |
欧姆
OHM |
5Ω |
0~5.5000Ω |
0.0001Ω |
0.1%+20 |
测试电流:100mA |
50Ω |
0~55.000Ω |
0.001Ω |
0.05%+20 |
测试电流:10mA |
500Ω |
0~550.00Ω |
0.01Ω |
0.05%+10 |
测试电流:<250uA
开路电压:<2.5V |
5KΩ |
0~5.5000KΩ |
0.0001KΩ |
0.05%+5 |
50KΩ |
0~55.000KΩ |
0.001KΩ |
0.05%+5 |
500KΩ |
0~550.00KΩ |
0.01KΩ |
0.05%+5 |
5MΩ |
0~5.5000 MΩ |
0.0001 MΩ |
0.2%+5 |
50MΩ |
0~55.000 MΩ |
0.001 MΩ |
1%+10 |
电容
CAP |
10nF |
0~11.00nF |
0.01nF |
5%+50 |
|
100nF |
0~110.0nF |
0.1nF |
5%+5 |
|
1000nF |
0~1100nF |
1nF |
5%+5 |
|
10µF |
0~11.00µF |
0.01uF |
5%+5 |
|
100µF |
0~110.0µF |
0.1uF |
5%+5 |
|
1000µF |
0~1100µF |
1uF |
5%+50 |
|
10mF |
0~11.00mF |
0.01mF |
5%+50 |
|
100mF |
0~110.0mF |
0.1mF |
5%+50 |
|
直流电流
DCI |
500uA |
-550.00uA~550.00uA |
0.01 uA |
0.15%+20 |
Voltage Drop
103uV/uA
响应时间≤1S |
5000uA |
-5500.0uA~5500.0uA |
0.1 uA |
0.15%+10 |
50mA |
-55.000mA~55.000mA |
0.001mA |
0.15%+20 |
Voltage Drop
<1.8 mV/mA
响应时间:≤1S |
500mA |
-500.00mA~500.00mA |
0.01 mA |
0.15%+10 |
测量功能 |
量程 |
测量范围 |
分辨力 |
准确度 |
备 注 |
20Hz~45Hz |
45Hz~400Hz |
400Hz~1KHz |
交流电压
ACV |
5V |
0~5.5000V |
0.0001V |
2%+80 |
0.5%+30 |
3%+30 |
输入阻抗
10MΩ / 50pF
响应时间≤2S |
50V |
0~55.000V |
0.001V |
2%+80 |
0.5%+30 |
2%+30 |
500V |
0~550.00V |
0.01V |
2%+80 |
0.5%+30 |
2%+30 |
1000V |
0~760.0V |
0.1V |
2%+80 |
0.5%+30 |
2%+30 |
交流毫伏
ACmV |
50mV |
0~55.000mV |
0.001mV |
2%+80 |
0.5%+30 |
0.7%+30 |
500mV |
0~550.00mV |
0.01mV |
2%+80 |
0.5%+30 |
0.7%+30 |
交流毫安
ACmA |
50mA |
0~55.000mA |
0.001mA |
1.5%+80 |
0.7%+30 |
Voltage Drop
<4 mV/mA
响应时间≤3S |
500mA |
0~500.00mA |
0.01 mA |
1.5%+80 |
0.7%+30 |
交流微安
ACuA |
500uA |
0~550.00uA |
0.01uA |
1.5%+80 |
0.7%+30 |
Voltage Drop
0.11 mVuA
响应时间≤3S |
5000uA |
0~5500.0uA |
0.1uA |
1.5%+80 |
0.7%+30 |
