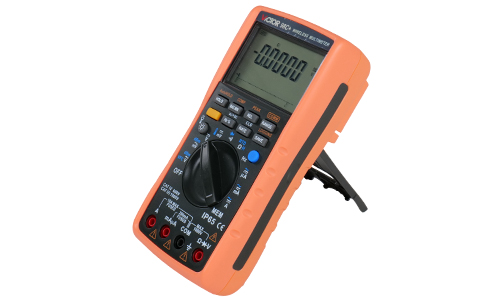

产品名称：VICTOR 98C+智能手持万用表
- 概况与特性
- 技术指标
- 附件及选件
- 资料

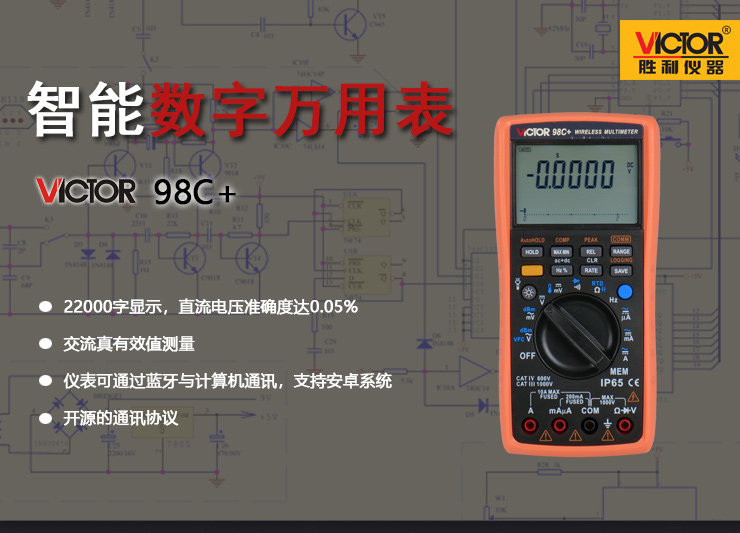

VICTOR 98C+是一款22000字显示智能型手持数字万用表，可无线连接电脑进行存储测量数据。

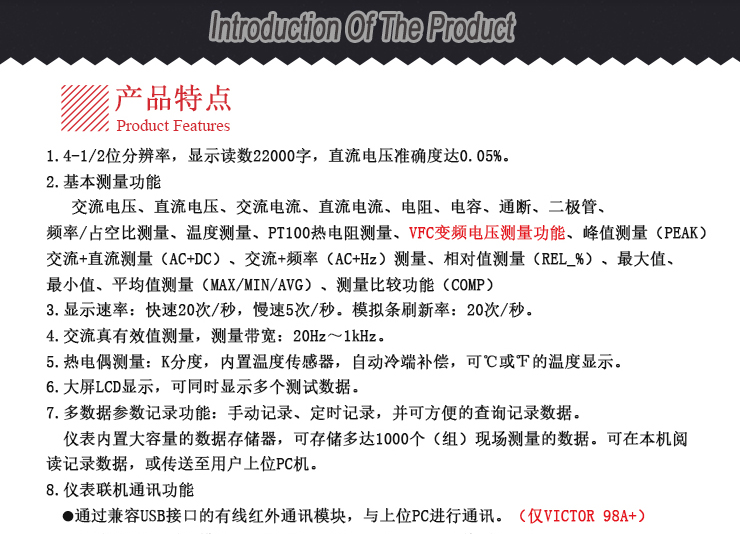

产品特点
1. 4-1/2位分辨率，显示读数22000字，直流电压准确度达0.05%。
2. 测量功能
交流电压、直流电压、交流电流、直流电流、电阻、电容
通断、二极管、频率/占空比测量
温度测量、热电阻测量、峰值测量（PEAK）
交流+直流测量（AC+DC）、交流+频率（AC+Hz）测量
相对值测量（REL_%）、最大值、最小值、平均值测量（MAX/MIN/AVG）
3. 显示速率：2.5～3次/秒，模拟条刷新率：20～24次/秒。
4. 交流真有效值测量，测量带宽：20Hz～1kHz。
5. 可选择手动或自动量程测量。
6. 测量数据的显示保持（DIS_HOLD）和自动保持（AUTO_HOLD）功能。
7. 峰值测量功能，1ms峰值采样捕获，可捕获尖刺脉冲。
8. 可选择1～2400Ω的参考阻抗的分贝测量。
9. 热电偶测量：K分度，内置温度传感器，自动冷端补偿，可℃或℉的温度显示。
10. 大屏幕多数据显示，可同时显示测量值与其它相关的测量信息
11. 多数据参数记录功能：手动记录、定时记录，并可方便的查询记录数据。
12. 仪表内置大容量的数据存储器，可存储多达1000个（组）现场测量的数据。可在本机阅读记录数据，或传送至用户上位PC机。
13. 仪表联机通讯功能
§ 仪表使用兼容USB接口的隔离串行通讯模块与PC机通讯。 （仅VICTOR 98A+）

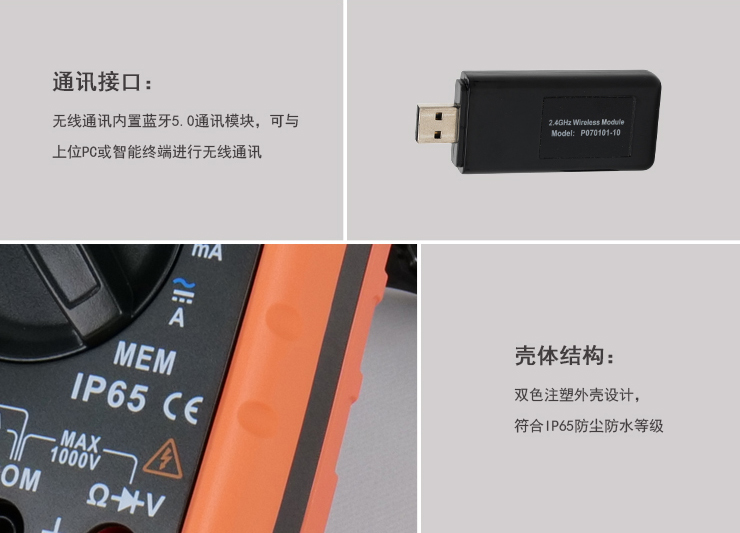

§ 仪表使用标准USB接口的2.4G无线通讯模块与PC机通讯。（仅VICTOR 98C+）
§ 可通过设备驱动软件实现对仪器的远地控制。
§ 通过功能强大的、友好的人机界面，用户可方便的获取仪表中的多项数据参数，并可对数据存储、处理、管理等，获取的数据以图形或表格等形式显示。

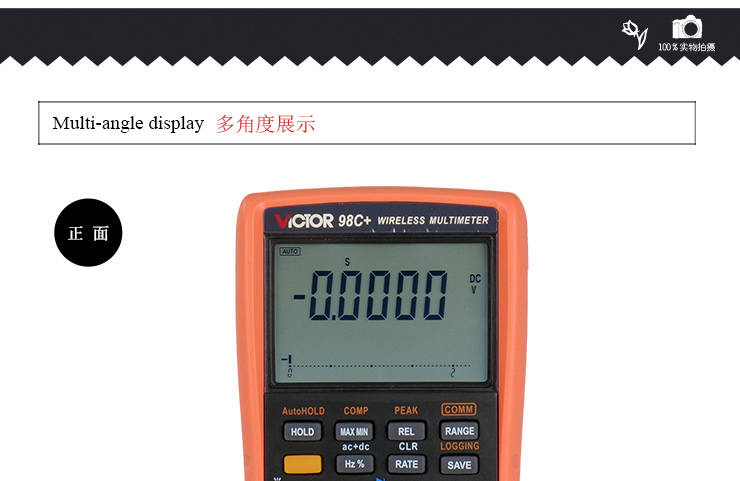

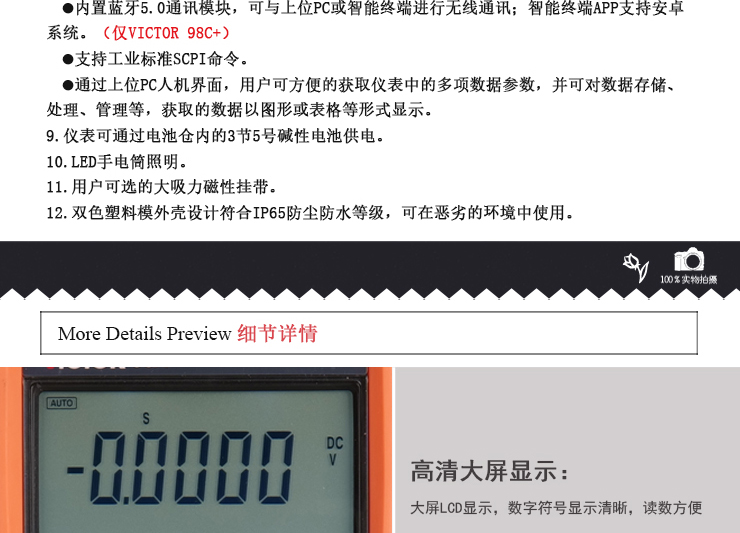

14. 大屏LCD显示，带白色LED背光。简便的人机操作，小巧、坚固适合现场使用。
技术指标
[适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
|
测量功能 |
量程 |
测量范围 |
分辨力 |
精 度 |
说 明 |
|
|
直流电压
DCV |
200mV |
-220.00mV～220.00mV |
0.01mV |
0.05%+10 |
输入电阻：100MΩ |
|
|
2V |
-2.2000V～2.2000V |
0.1mV |
0.05%+10 |
输入电阻：10MΩ |
||
|
20V |
-22.000V～22.000V |
0.001V |
0.05%+10 |
|||
|
200V |
-220.00V～220.00V |
0.01V |
0.05%+10 |
|||
|
1000V |
-1000.0V～1000.0V |
0.1V |
0.1%+10 |
|||
|
交流电压
ACV
|
200mV1 |
0.00mV～220.00mV |
0.01mV |
1%+40(<400Hz）
5%+40(>400Hz） |
1：输入电阻：100MΩ
2：输入电阻：10MΩ
<100pF
20Hz～1kHz
10%～110%量程 |
|
|
2V2 |
0.0000V～2.2000V |
0.0001V |
0.5%+40(<400Hz）
5%+40(>400Hz） |
|||
|
20V2 |
0.000V～22.000V |
0.001V |
0.5%+40 |
|||
|
200V2 |
0.00V～220.00V |
0.01V |
0.5%+40 |
|||
|
1000V2 |
0.0～760.0V |
0.1V |
1%+40 |
|||
|
ACV+DCV
|
2V |
0.0000V～2.2000V |
0.0001V |
0.5%+40(<400Hz）
5%+40(>400Hz） |
20Hz～1kHz
10%～110%量程 |
|
|
20V |
0.000V～22.000V |
0.001V |
0.5%+40 |
|||
|
200V |
0.00V～220.00V |
0.01V |
0.5%+40 |
|||
|
1000V |
0.0～760.0V |
0.1V |
1%+40 |
|||
|
欧姆
OHM |
200Ω |
0～220.00Ω |
0.01Ω |
0.2%+10 |
测试电流：＜250uA
开路电压：＜2.5V |
|
|
2kΩ |
0～2.2000kΩ |
0.000KΩ |
0.2%+5 |
|||
|
20kΩ |
0～22.000kΩ |
0.001kΩ |
0.2%+5 |
|||
|
200kΩ |
0～220.00kΩ |
0.01 kΩ |
0.5%+5 |
|||
|
2MΩ |
0～2.2000MΩ |
0.0001MΩ |
0.6%+5 |
|||
|
20MΩ |
0～22.000MΩ |
0.001MΩ |
1%+40 |
|||
|
60MΩ |
0～60.00MΩ |
0.01 MΩ |
5%+20 |
|||
|
直流电流
DCI |
200uA |
-220.00uA～220.00uA |
0.01 uA |
0.2%+20 |
输入电阻：100Ω |
|
|
2000uA |
-2200.0uA～2200.0uA |
0.1 uA |
0.2%+10 |
|||
|
20mA |
-22.000mA～22.000mA |
0.001mA |
0.2%+10 |
输入电阻：1Ω |
||
|
200mA |
-220.00mA～220.00mA |
0.01 mA |
0.2%+10 |
|||
|
2A |
-2.2000A～2.2000A |
0.0001A |
0.5%+10 |
输入电阻：0.01Ω |
||
|
10A |
-10.000A～10.000A |
0.001A |
0.5%+20 |
|||
|
交流电流
ACI |
200uA |
0.00uA～220.00uA |
0.01uA |
0.8%+30 |
输入电阻：100Ω |
20Hz～1kHz
10%～110%量程 |
|
2000uA |
0.0uA～2200.0uA |
0.1 uA |
0.8%+30 |
|||
|
20mA |
0.000mA～22.000mA |
0.001mA |
0.8%+30 |
输入电阻：1Ω |
||
|
200mA |
0.00mA～220.00mA |
0.01 mA |
0.8%+30 |
|||
|
2A |
0.0000A～2.2000A |
0.0001A |
1.5%+20 |
输入电阻：0.01Ω |
||
|
10A |
0.000A～10.000A |
0.001A |
1.5%+20 |
|||
|
频率
FREQ |
10Hz |
0～9.9999Hz |
0.0001Hz |
0.02%+4 |
|
|
|
100Hz |
0～99.999Hz |
0.001Hz |
0.02%+4 |
|
||
|
1000Hz |
0～999.99Hz |
0.01Hz |
0.02%+4 |
|
||
|
10kHz |
0～9.9999kHz |
0.0001kHz |
0.02%+4 |
|
||
|
100kHz |
0～99.999kHz |
0.001kHz |
0.02%+4 |
|
||
|
1000kHz |
0～999.99kHz |
0.01kHz |
0.02%+4 |
|
||
|
10MHz |
0～9.9999MHz |
0.0001MHz |
0.02%+4 |
|
||
|
占空比
DUTY |
|
0.1%～99% |
0.1% |
1% |
|
|
|
二极管DIODE |
2V |
|
0.0001V |
1%+10 |
|
|
|
通断测试 |
600Ω |
|
0.1Ω |
≤50ΩBB |
|
|
|
电容
CAP |
10nF |
0～11.00nF |
0.01nF |
5%+50 |
|
|
|
100nF |
0～110.0nF |
0.1nF |
5%+5 |
|
||
|
1000nF |
0～1100nF |
1nF |
5%+5 |
|
||
|
10µF |
0～11.00µF |
0.01uF |
5%+5 |
|
||
|
100µF |
0～110.0µF |
0.1uF |
5%+5 |
|
||
|
1000µF |
0～1100µF |
1uF |
5%+50 |
|
||
|
10mF |
0～11.00mF |
0.01mF |
5%+50 |
|
||
|
100mF |
0～110.0mF |
0.1mF |
5%+50 |
|
||
|
温度 |
K |
-200.0～1360.0 |
0.1°C |
1%+10 |
|
|
|
热电阻 |
PT100 |
-200～850 |
1°C |
1%+5 |
|
|
其它特性：
l DCV测量
共模抑制：50Hz / 60Hz ≥ 80分贝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 40分贝
l 内部温度补偿传感器，测温范围：-10～50°C，补偿误差£±2℃，补偿时间为每10秒1次。
l 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃ 或 >28℃）

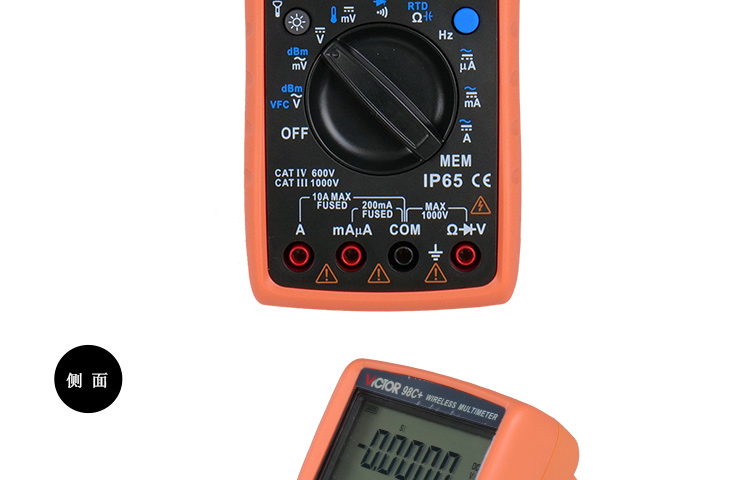

l V、Ω、Hz输入端子间和地间施加最大电压：1000VDC / ACrms

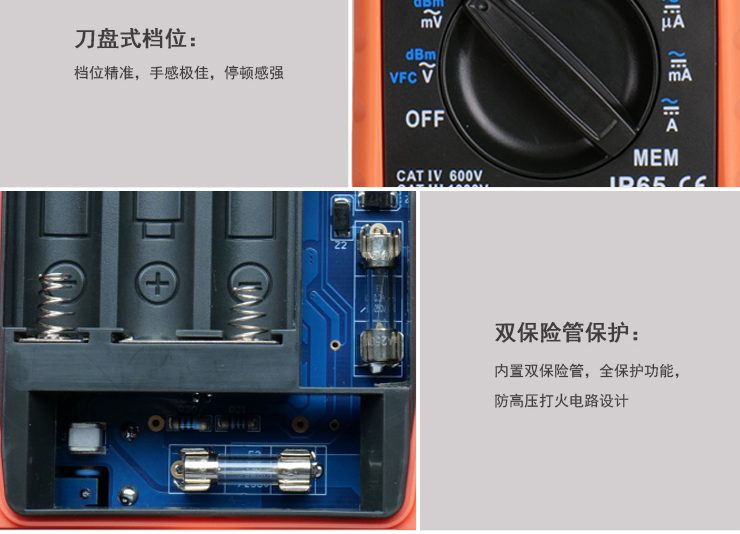

mA输入端有保险丝保护：200mA / 250V快熔
10 A端有保险丝保护：11A / 250V快熔
一般特性
l 工作温度及湿度：0 to 50ºC ≤80%RH 无凝露；40 to 50ºC ≤70%RH。
l 工作海拔：0～2000m。
l 储存温度及湿度：-25 to 60ºC ≤90%RH无凝露。
l 储存海拔：0～10000m。
l 电气安全：EN61010-1：2001
CAT. Ⅲ (最高电压：AC/DC600V)
耐电压：端子和外壳之间 AC6880V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
l 电磁兼容性（EMC）：EN61326-1：2006
l 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
l 仪表显示及按键
段码LCD 显示：36.3×68.0mm

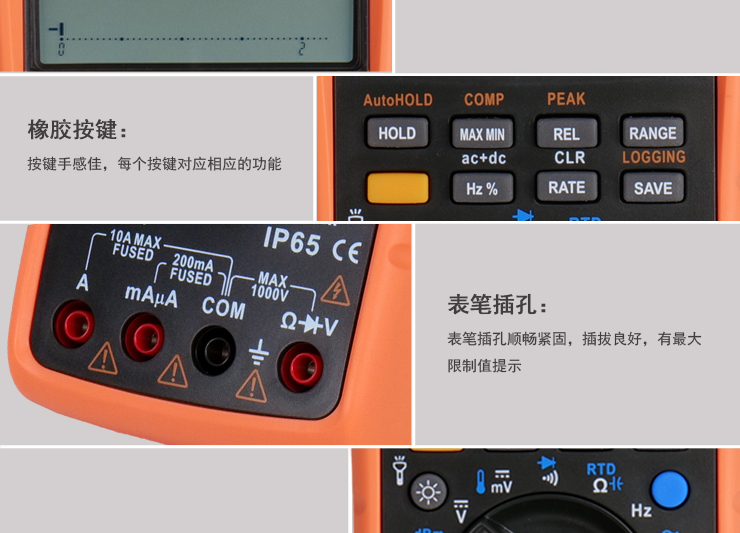

采用矽橡胶按键
l 仪表供电：
4×1.5V AAA碱性电池供电
l 尺寸及重量
180（L）× 90（W）× 47（D）mm ，约500g

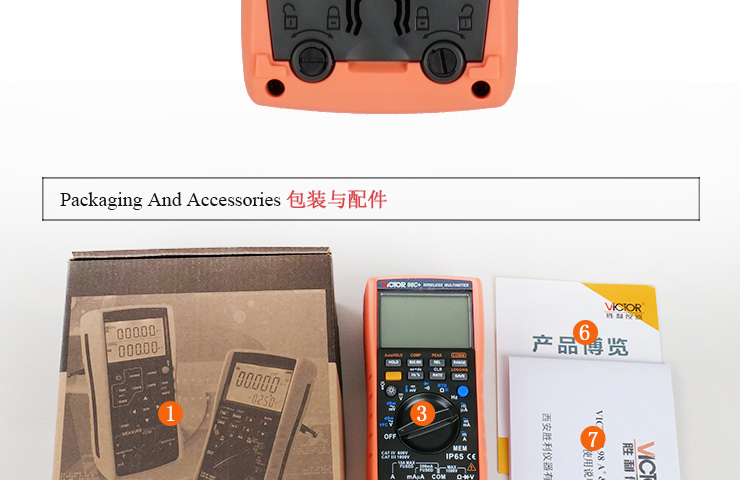

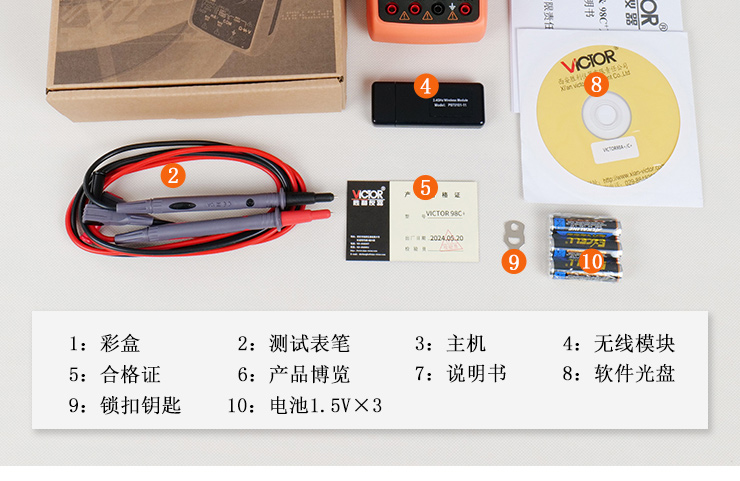

l 标准配件
* 测试表笔（H000013） 1付
* USB串口通讯线（H100000） 1根 （仅VICTOR 98A+）
* PC_USB无线通讯模块 1个（仅VICTOR 98C+）
* 1.5V AAA碱性电池 4节
* 产品快速指南 1本
* 产品光盘 1张
