产品名称：VICTOR 98A+智能手持万用表
- 概况与特性
- 技术指标

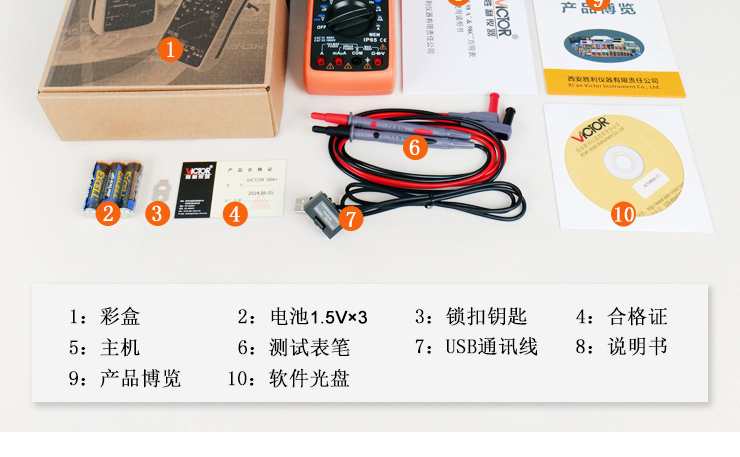

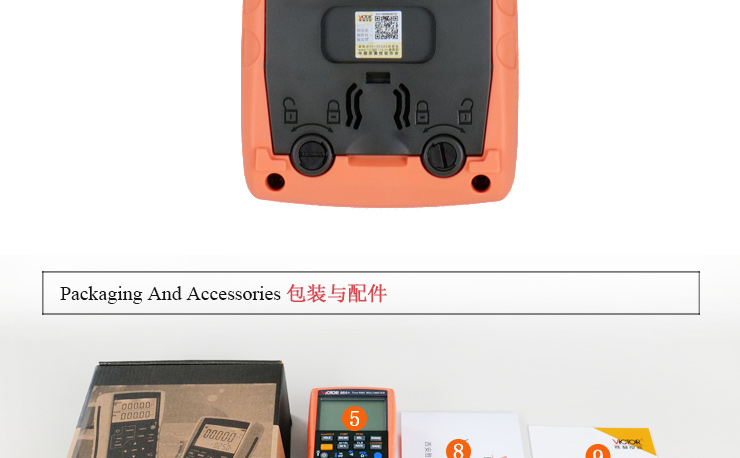

- 附件及选件
- 资料

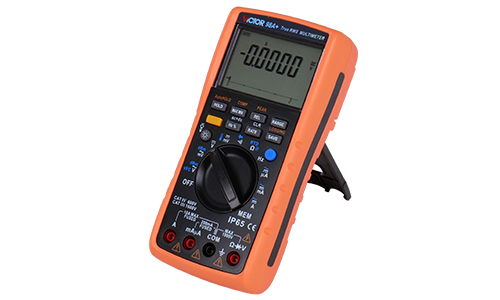

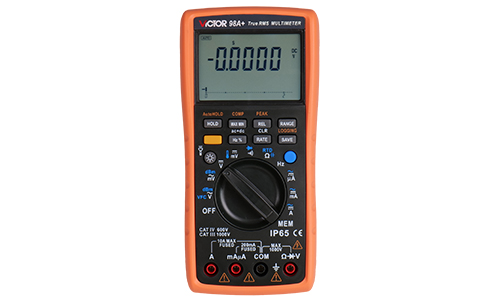

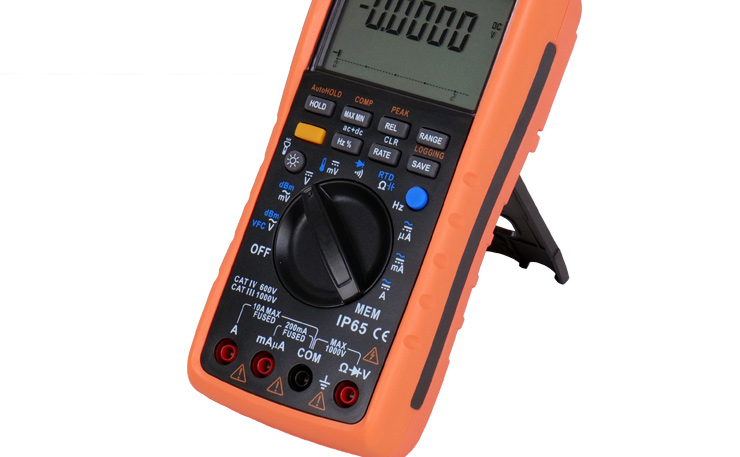

VICTOR 98A+ 是一款22000字显示智能型手持数字万用表，可连接电脑进行存储测量数据。
VICTOR 98A+ 是一款22000字显示智能型手持数字万用表，可连接电脑进行存储测量数据。

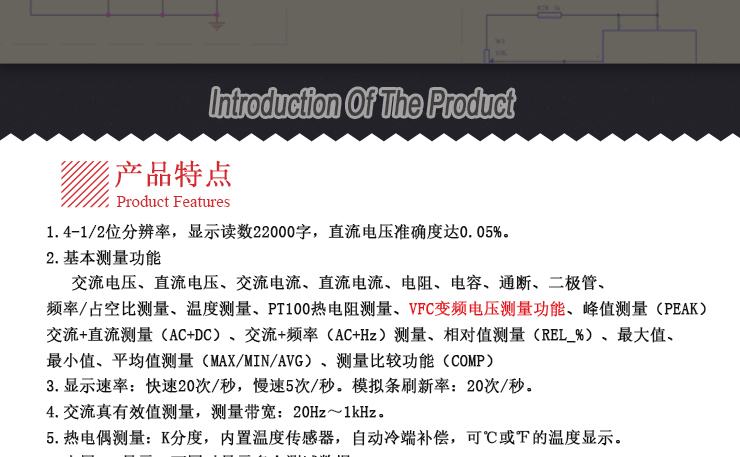

一、 产品基本特性
1. 4-1/2位分辨率，显示读数22000字，直流电压准确度达0.05%。
2. 基本测量功能
交流电压、直流电压、交流电流、直流电流、电阻、电容、
通断、二极管、频率/占空比测量、温度测量、PT100热电阻测量、VFC变频电压测量功能
峰值测量（PEAK）、交流+直流测量（AC+DC）、交流+频率（AC+Hz）测量
相对值测量（REL_%）、最大值、最小值、平均值测量（MAX/MIN/AVG）、
测量比较功能（COMP）
3. 显示速率：快速20次/秒，慢速5次/秒。模拟条刷新率：20次/秒。
4. 交流真有效值测量，测量带宽：20Hz～1kHz。
5. 热电偶测量：K分度，内置温度传感器，自动冷端补偿，可℃或℉的温度显示。

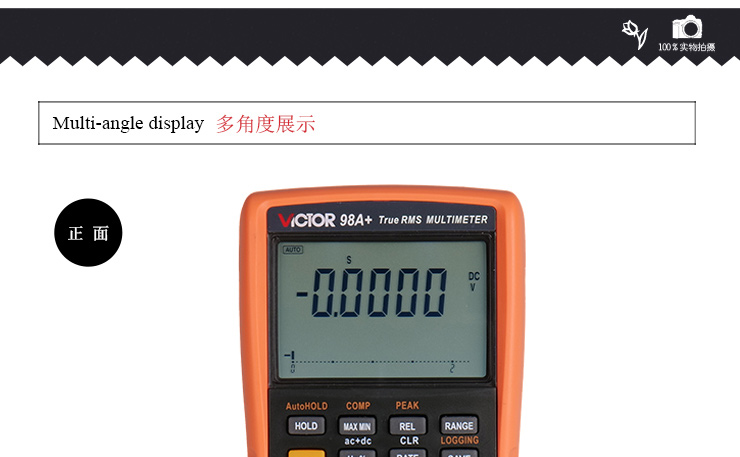

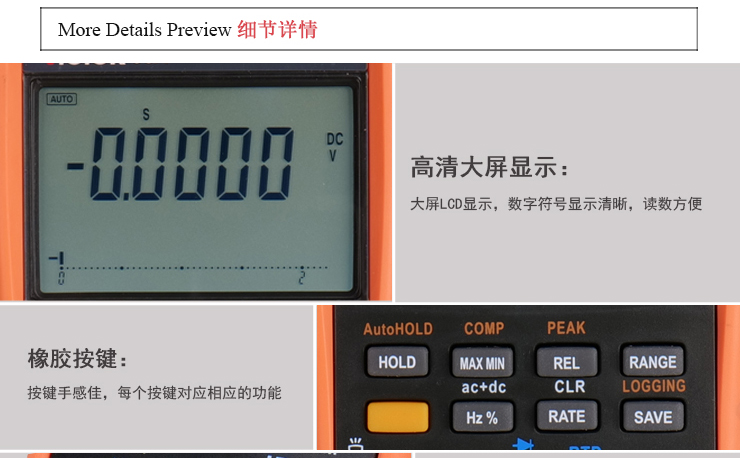

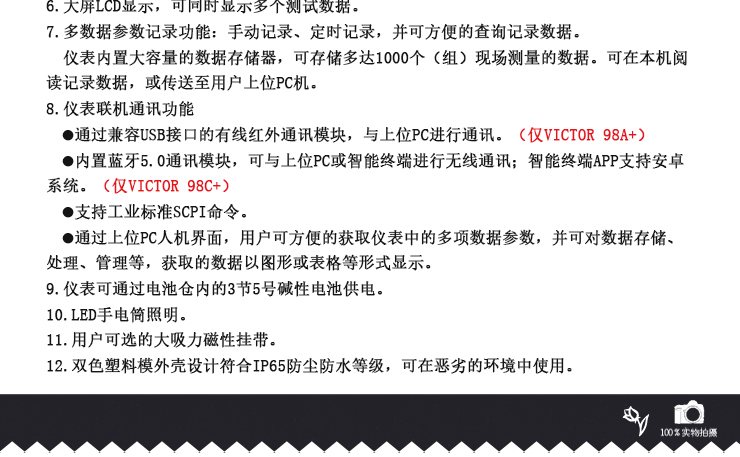

6. 大屏LCD显示，可同时显示多个测试数据。
7. 多数据参数记录功能：手动记录、定时记录，并可方便的查询记录数据。
仪表内置大容量的数据存储器，可存储多达1000个（组）现场测量的数据。可在本机阅读记录数据，或传送至用户上位PC机。
8. 仪表联机通讯功能

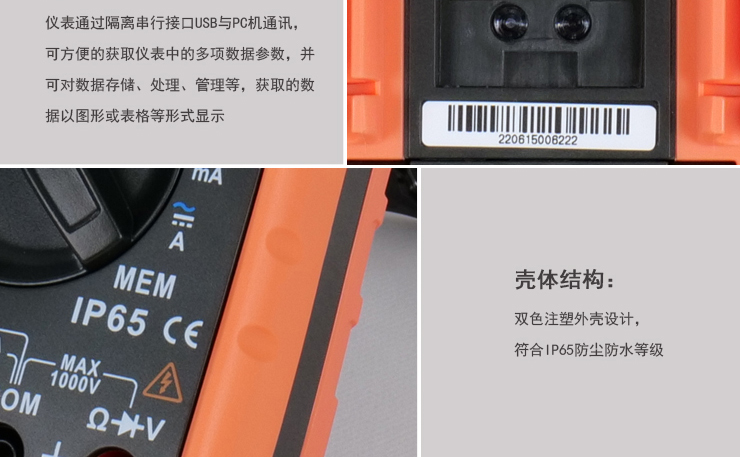

l 通过兼容USB接口的有线红外通讯模块，与上位PC进行通讯。（仅VICTOR 98A+）
l 内置蓝牙5.0通讯模块，可与上位PC或智能终端进行无线通讯；智能终端APP支持安卓系统。（仅VICTOR 98C+）
l 支持工业标准SCPI命令。
l 通过上位PC人机界面，用户可方便的获取仪表中的多项数据参数，并可对数据存储、处理、管理等，获取的数据以图形或表格等形式显示。
9. 仪表可通过电池仓内的3节5号碱性电池供电。
10. LED手电筒照明。
11. 用户可选的大吸力磁性挂带。
12. 双色塑料模外壳设计符合IP65防尘防水等级，可在恶劣的环境中使用。
13. 符合600V CAT.IV, 1000V CAT.III安全标准。
二、 产品基本功能及性能（技术指标）
[适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
|
测量功能 |
量程 |
测量范围 |
分辨力 |
精 度 |
说 明 |
|
|
直流电压
DCV |
200mV |
-220.00mV～220.00mV |
0.01mV |
0.05%+10 |
输入电阻：100MΩ |
|
|
2V |
-2.2000V～2.2000V |
0.1mV |
0.05%+10 |
输入电阻：10MΩ |
||
|
20V |
-22.000V～22.000V |
0.001V |
0.05%+10 |
|||
|
200V |
-220.00V～220.00V |
0.01V |
0.05%+10 |
|||
|
1000V |
-1000.0V～1000.0V |
0.1V |
0.1%+10 |
|||
|
交流电压
ACV
|
200mV1 |
0.00mV～220.00mV |
0.01mV |
1%+40(<400Hz)
5%+40(>400Hz) |
1：输入电阻：100MΩ
2：输入电阻：10MΩ
<100pF
20Hz～1kHz
10%～110%量程 |
|
|
2V2 |
0.0000V～2.2000V |
0.0001V |
0.5%+40(<400Hz)
5%+40(>400Hz) |
|||
|
20V2 |
0.000V～22.000V |
0.001V |
0.5%+40 |
|||
|
200V2 |
0.00V～220.00V |
0.01V |
0.5%+40 |
|||
|
1000V2 |
0.0～760.0V |
0.1V |
1%+40 |
|||
|
交流电压
VFC |
1000V |
0.0～760.0V |
0.1V |
4%+40 |
20Hz～200Hz |
|
|
交流+直流电压
ACV+DCV |
2V |
0.0000V～2.2000V |
0.0001V |
0.5%+40(<400Hz)
3%+40(>400Hz) |
20Hz～1kHz
10%～110%量程 |
|
|
20V |
0.000V～22.000V |
0.001V |
0.5%+40 |
|||
|
200V |
0.00V～220.00V |
0.01V |
0.5%+40 |
|||
|
1000V |
0.0～760.0V |
0.1V |
1%+40 |
|||
|
欧姆
OHM |
200Ω |
0～220.00Ω |
0.01Ω |
0.2%+10 |
测试电流：＜250uA
开路电压：＜2.5V |
|
|
2kΩ |
0～2.2000kΩ |
0.000lΩ |
0.2%+5 |
|||
|
20kΩ |
0～22.000kΩ |
0.001kΩ |
0.2%+5 |
|||
|
200kΩ |
0～220.00kΩ |
0.01 kΩ |
0.5%+5 |
|||
|
2MΩ |
0～2.2000MΩ |
0.0001MΩ |
0.6%+5 |
|||
|
20MΩ |
0～22.000MΩ |
0.001MΩ |
1%+40 |
|||
|
60MΩ |
0～60.00MΩ |
0.01 MΩ |
5%+20 |
|||
|
直流电流
DCI |
200uA |
-220.00uA～220.00uA |
0.01 uA |
0.2%+20 |
输入电阻：100Ω |
|
|
2000uA |
-2200.0uA～2200.0uA |
0.1 uA |
0.2%+10 |
|||
|
20mA |
-22.000mA～22.000mA |
0.001mA |
0.2%+10 |
输入电阻：1Ω |
||
|
200mA |
-220.00mA～220.00mA |
0.01 mA |
0.2%+10 |
|||
|
2A |
-2.2000A～2.2000A |
0.0001A |
0.5%+10 |
输入电阻：0.01Ω |
||
|
10A |
-10.000A～10.000A |
0.001A |
0.5%+20 |
|||
|
交流电流
ACI |
200uA |
0.00uA～220.00uA |
0.01uA |
0.8%+30 |
输入电阻：100Ω |
20Hz～1kHz
10%～110%量程 |
|
2000uA |
0.0uA～2200.0uA |
0.1 uA |
0.8%+30 |
|||
|
20mA |
0.000mA～22.000mA |
0.001mA |
0.8%+30 |
输入电阻：1Ω |
||
|
200mA |
0.00mA～220.00mA |
0.01 mA |
0.8%+30 |
|||
|
2A |
0.0000A～2.2000A |
0.0001A |
1.5%+20 |
输入电阻：0.01Ω |
||
|
10A |
0.000A～10.000A |
0.001A |
1.5%+20 |
|||
|
交流+直流电流
ACI+DCI |
200uA |
0.00uA～220.00uA |
0.01uA |
0.8%+30 |
输入电阻：100Ω |
20Hz～1kHz
10%～110%量程 |
|
2000uA |
0.0uA～2200.0uA |
0.1 uA |
0.8%+30 |
|||
|
20mA |
0.000mA～22.000mA |
0.001mA |
0.8%+30 |
输入电阻：1Ω |
||
|
200mA |
0.00mA～220.00mA |
0.01 mA |
0.8%+30 |
|||
|
2A |
0.0000A～2.2000A |
0.0001A |
1.5%+20 |
输入电阻：0.01Ω |
||
|
10A |
0.000A～10.000A |
0.001A |
1.5%+20 |
|||
|
频率
FREQ |
10Hz |
0～9.999Hz |
0.001Hz |
0.02%+4 |
|
|
|
100Hz |
0～99.99Hz |
0.01Hz |
0.02%+4 |
|
||
|
1000Hz |
0～999.9Hz |
0.1Hz |
0.02%+4 |
|
||
|
10kHz |
0～9.999kHz |
0.001kHz |
0.02%+4 |
|
||
|
100kHz |
0～99.99kHz |
0.01kHz |
0.02%+4 |
|
||
|
1000kHz |
0～999.9kHz |
0.1kHz |
0.02%+4 |
|
||
|
5MHz |
0～5.000MHz |
0.001MHz |
0.02%+4 |
|
||
|
占空比
DUTY |
|
10%～90% |
0.1% |
1% |
|
|
|
二极管
DIODE |
2V |
|
0.0001V |
1%+10 |
≤1V BB |
|
|
通断测试
CONT |
200Ω |
|
0.1Ω |
≤30Ω BB |
|
|
|
电容
CAP |
10nF |
0～11.00nF |
0.01nF |
5%+50 |
|
|
|
100nF |
0～110.0nF |
0.1nF |
5%+5 |
|
||
|
1000nF |
0～1100nF |
1nF |
5%+5 |
|
||
|
10µF |
0～11.00µF |
0.01uF |
5%+5 |
|
||
|
100µF |
0～110.0µF |
0.1uF |
5%+5 |
|
||
|
1000µF |
0～1100µF |
1uF |
5%+50 |
|
||
|
10mF |
0～11.00mF |
0.01mF |
5%+50 |
|
||
|
100mF |
0～110.0mF |
0.1mF |
5%+50 |
|
||
|
热电偶
TC |
K |
-200.0～1372.0 |
0.1°C |
0.5%+30 |
|
|
|
热电阻
RTD |
PT100 |
-200.0～800.0 |
0.1°C |
0.5%+30 |
|
|
其他特性：
l 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（k＝2）。
l V、Ω、Hz输入端子间和地间施加最大电压：1000VDC / ACrms

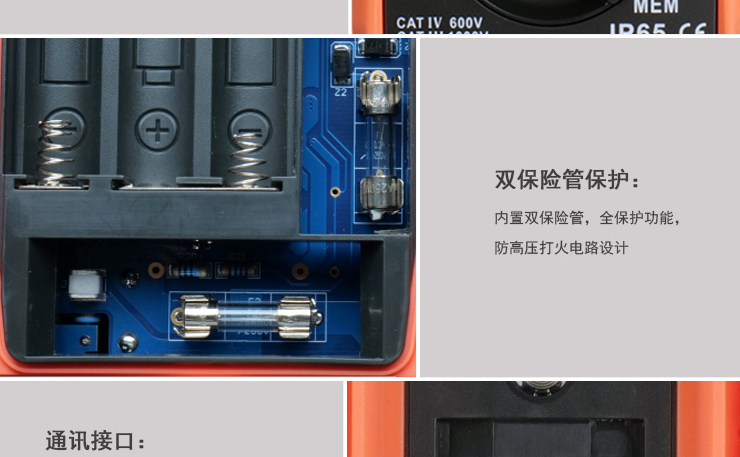

mA输入端有保险丝保护：200mA / 250V快熔
10 A端有保险丝保护：10A / 250V快熔
l DCV测量
共模抑制：50Hz / 60Hz ≥ 80分贝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 40分贝
l ACV测量
共模抑制： 50Hz / 60Hz（Rs=1kΩ） ≥ 80分贝
输入短路，则剩余读数对所列出的精度影响 ＜5%
l OHM测量
相对湿度≥70% 电阻的测量精度：1%（1MΩ）、3%（10MΩ）
l FREQ测量
≤3Hz的输入读数为0
FREQ灵敏度：电压信号、电流信号
l 内部温度补偿传感器，测温范围：-10～50°C，补偿误差£±2℃，补偿时间为每10秒1次。
l 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃ 或 >28℃）
三、 产品一般特性
l 工作温度及湿度：0 to 50ºC ≤80%RH 无凝露；40 to 50ºC ≤70%RH。
l 工作海拔：0～2000m。
l 储存温度及湿度：-25 to 60ºC ≤90%RH无凝露。
l 储存海拔：0～10000m。
l 电气安全：EN61010-1：2001
CAT. Ⅲ （最高电压：AC/DC1000V)
CAT. Ⅳ （最高电压：AC/DC600V)
污染度2，室内使用
耐电压：端子和外壳之间 AC6880V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
l 电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
l 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
l 质量标准：依照CQC ISO 9001 开发、设计和制造。
CE认证、RoHS认证。
l 校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于10分钟
l 仪表显示及按键
段码LCD 显示
