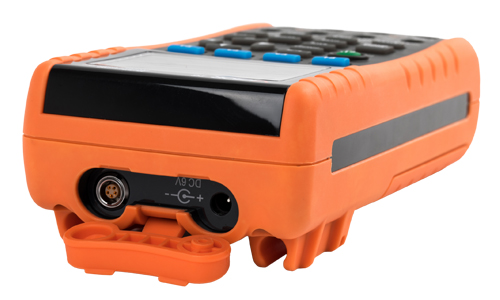

VICTOR 26H多功能过程校验仪(HART通讯)是一款多功能、高精度、高稳定性的现场过程校验器，提供强大的测量和输出功能以及特殊功能，几乎满足过程控制现场所有的校验工作。
VICTOR 26H多功能过程校验仪具有高精度测量和输出现场所需的各种过程参量，适用于现场温度变送器、压力变送器、DCS、PLC等系统的调试和校准，并在石油化工、生物制药、工业自动化、大专院校和科研机构等领域的得到了广泛的应用。

VICTOR 26H多功能过程校验仪具有高精度测量和输出现场所需的各种过程参量，适用于现场温度变送器、压力变送器、DCS、PLC等系统的调试和校准，并在石油化工、生物制药、工业自动化、大专院校和科研机构等领域的得到了广泛的应用。
产品基本功能及性能（技术指标）
输入测量功能 [ 用于校准后一年内、23℃±5℃、20～70%RH、准确度=±（%读数+%量程）]

测量功能	量程	测量范围	分辨力	准确度	备注
直流电压 DCV	50mV	-5.000mV～ 55.000mV	1μV	0.01+0.01	输入电阻：约100MΩ
	500mV	-50.00mV～ 550.00mV	10μV	0.01+0.01	输入电阻：约100MΩ
	5V	-0.5000V～ 5.5000V	0.1mV	0.01+0.01	输入电阻：约1MΩ
	30V	-5.000V～ 35.000V	1mV	0.01+0.01	输入电阻：约1MΩ
直流电流 DCI	50mA	-5.000mA～ 55.000mA	1μA	0.01+0.01	分流电阻：约10Ω
欧姆 OHM （4W）	500Ω	0.00Ω～550.00Ω	0.01Ω	0.01+0.01	500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 测量精度中不包含引线电阻
欧姆 OHM （4W）	5KΩ	0.0000 KΩ～ 5.5000KΩ	0.1Ω	0.01+0.01	500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 测量精度中不包含引线电阻
频率 FREQ	50KHz	3Hz～50.00000KHz	0.01Hz	0.01+0.00004	输入阻抗：大于100 kΩ 频率灵敏度：方波至少3V Vp-p 50%占空比
频率 FREQ	CPM	180～3000000 CPM	1CPM	±2个字	输入阻抗：大于100 kΩ 频率灵敏度：方波至少3V Vp-p 50%占空比
热电偶 TC	R*	0°C～1767°C	1°C	0～500℃ : 1.8℃ 500～1767℃ : 1.5℃	采用ITS-90温标精度中不包含冷端补偿的误差
	S*	0°C～1767°C	1°C	0～500℃ : 1.8℃ 500～1767℃ : 1.5℃
	K	-100.0°～1372.0°C	0.1°C	-100.0～0.0℃ : 1.2℃ 0.0～1372.0℃ : 0.8℃
	E	-50.0°C～1000.0°C		-50.0℃～0.0℃ : 0.9℃ 0.0～1000.0℃ : 1.5℃
	J	-60.0°C～1200.0°C		-60.0～0.0℃ : 1.0℃ 0.0～1200.0℃ : 0.7℃
	T	-100.0°C～400.0°C		-100.0～0.0℃ : 1.0℃ 0.0～400.0℃ : 0.7℃
	N	-200.0°～1300.0°C		-200.0～0.0℃ : 1.5℃ 0.0～1300.0℃ : 0.9℃
	B*	600°C～1820°C	1°C	600～800℃ : 2.2℃ 800～1000℃ : 1.8℃ 1000～1820℃ : 1.4℃
	L	-60.0°C～900.0°C	0.1°C	-60.0～0.0℃ 0.7℃ 0.0～900.0℃ 0.5℃
	U	-100.0°C～600.0°C	0.1°C	-100.0～0.0℃ 0.7℃ 0.0～600.0℃ 0.5℃
热电阻 RTD	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ : 0.5℃ 0.0～400.0℃ : 0.7℃ 400.0～800.0℃ : 0.8℃	采用ITS-90温标精度中不包含引线电阻和三线,四线测量时引线电阻不匹配引入的误差
	Pt1000 385	-200.0°C～630.0°C		-200.0～100.0℃: 0.3℃ 100.0～300.0℃ : 0.5℃ 300.0～630.0℃ : 0.7℃
	Pt200 385	-200.0°C～630.0°C		-200.0～100.0℃: 0.8℃ 100.0～300.0℃ : 0.9℃ 300.0～630.0℃ : 1.0℃
	Pt500 385	-200.0°C～630.0°C		-200.0～100.0℃: 0.4℃ 100.0～300.0℃ : 0.5℃ 300.0～630.0℃ : 0.7℃
	Cu10	-100.0°C～260.0°C		1.8℃
	Cu50	-50.0°C～150.0°C		0.7℃
脉冲计数 PULSE	100000 cycles	1～100000cycles	1cycle	±2个字	参考频率相关指标
开关量测量 SWITCH		CLOSE / OPEN			约1mA激励短路显示CLOSE，开路显示OPEN；阈值大约为200~300Ω
连续性检测 CONNECT	500Ω	≤ 50Ω 发声	0.01Ω		500Ω 约1mA激励
回路供电 LOOP	24 V			10%	短路保护最大电流：22 mA 最大输入电压：30 V 直流输出电阻：250Ω标称值

其它特性：
l 热电偶的R、S、B分度在手动补偿时温度设置有效范围为0～50°C。
l 测量速率：2次/秒
l 共模抑制：50Hz /60Hz>120分贝，串模抑制：50Hz/60Hz>60分贝
l 温度系数：0.1 ×基本精度/℃  （温度范围<18℃ 或 >28℃）
l 内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
l V、Ω、Hz输入端子间和COM端子间施加最大电压：30Vpk
l mA端子最大电流：100mA。 mA端子输入保护：100mA/250V快熔
l 内置有可选的250 Ω  HART回路电阻，而无需单独携带负载电阻

模拟输出功能  [适用于校准后一年内、23℃±5℃、20～70%RH、精度= ±（%设定值+量程%）]

输出功能	量程	输出范围	分辨力	准确度		备注
直流电压 DCV	100mV	-10.000～110.000mV	1μV	0.01+0.01		最大输出电流0.5mA
	1V	-0.10000～1.10000V	10μV	0.01+0.01		最大输出电流2mA
	10V	-1.0000～11.0000V	0.1mV	0.01+0.01		最大输出电流5mA
直流电流 DCmA	30mA	0.000～33.000mA	1μA	0.01+0.01		在33 mA时，最大负载1KΩ电阻模拟变送器时，外部供电5～28V
欧姆 OHM	400Ω	0.00～400.00Ω	0.01Ω	0.01+0.01		激励电流为±0.5~3mA 激励电流为±0.1~0.5mA时，加0.1Ω附加误差精度不包含引线电阻
欧姆 OHM	4KΩ	0.0000～4.0000 KΩ	0.1Ω	0.01+0.01		±0.05~0.3mA激励电流，精度中不包含引线电阻
热电偶 TC	R*	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃	采用ITS-90温标精度中不包含冷端补偿的误差
	S*	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃
	K	-200.0°C～1372.0°C	0.1°C	-200.0～-100.0℃ -100.0～400.0℃ 400.0～1200.0℃ 1200.0～1372.0℃	0.6℃ 0.5℃ 0.7℃ 0.9℃
	E	-200.0°C～1000.0°C		-200.0～-100.0℃ -100.0～600.0℃ 600.0～1000.0℃	0.6℃ 0.5℃ 0.4℃
	J	-200.0°C～1200.0°C		-200.0～-100.0℃ -100.0～800.0℃ 800.0～1200.0℃	0.6℃ 0.5℃ 0.7℃
	T	-250.0°C～400.0°C		-250.0～400.0℃	0.6℃
	N	-200.0°C～1300.0°C		-200.0～-100.0℃ -100.0～900.0℃ 900.0～1300.0℃	1.0℃ 0.7℃ 0.8℃
	B*	600°C～1820°C	1°C	600～800℃ 800～1820℃	1.5℃ 1.1℃
	L	-200.0°C～900.0°C	0.1°C	-200.0～0.0℃ 0.0～900.0℃	0.7℃ 0.5℃
	U	-200.0°C～600.0°C	0.1°C	-200.0～0.0℃ 0.0～600.0℃	0.7℃ 0.5℃
热电阻 RTD	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃	0.3℃ 0.5℃ 0.8℃	采用ITS-90温标 Pt100、Cu50、Cu10激励电流为： ±0.5~3mA 激励电流为： ±0.1~0.5mA时，加0.5℃附加误差 Pt200、Pt500、Pt1000激励电流为±0.05~0.3mA 精度中不包含引线电阻
	Pt200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	Pt500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	Pt1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.2℃ 0.5℃ 0.7℃
	Cu10	-10.0°C～250.0°C		1.8℃
	Cu50	-50.0°C～150.0°C		0.6℃
频率 FREQ	100Hz	1.00 Hz ~110.00Hz	0.01Hz	±2个字		1～11 Vp-p方波电平准确度 ±5％读数+0.5V 50%占空比负载>100KΩ
	1KHz	0.100 KHz ~1.100KHz	1Hz	±2个字
	10KHz	1.0KHz~11.0KHz	0. 1KHz	±2个字
	50KHz	10KHz~50KHz	2KHz	±5个字
	CPM	60～1200 CPM	1CPM	±2CPM
脉冲输出 PULSE	100Hz	1～100000cycles	1cyc	±2个字		参考频率相关指标
	1KHz
	10KHz
开关量 SWITCH	100Hz	1.00Hz～110.00Hz	0.01Hz	±2个字		参考频率相关指标场效应管开关最大开关电流电压/电流：+28 V/50mA
	1KHz	0.100KHz～1.100KHz	1Hz
	10KHz	1.0KHz～11.0KHz	0.1KHz
	50KHz	10KHz~50KHz	2KHz

其它特性：
l 温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃ 或 >28℃）
l 内部温度补偿传感器RJC，测温范围 -10～50°C，补偿误差 £±0. 5℃。
l 输出端子间与地间施加最大电压：30Vpk
l 最大输出电流：约25mA
l 热电偶的R、S、B分度在手动补偿时温度设置有效范围为0～50°C。

输入测量和模拟输出压力功能

压力 PRESS	范围及精度	分辨力	可配用VPM系列的压力模块，提供了用于表压、真空压力、绝对压力和高压的模块；有关详细技术指标，请参阅相关的压力模块技术资料
	视压力模块而定	五位数字显示

产品一般特性
l 工作温度及湿度：0 to 50ºC  ≤80%RH 无凝露；40 to 50ºC  ≤70%RH。
l 储存温度及湿度：-25 to 60ºC  ≤90%RH无凝露。
l 电气安全：EN61010-1：2001
耐电压：测量端子与输出端子间 AC350V/1分钟。
绝缘阻抗：测量端子与输出端子间DC500V /50MΩ或更大。
l 电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
l 防护等级IP65：防尘、防喷水
l 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5---500Hz；1米落下测试。
l CE认证和国家CMC认证。
l 质量标准：依照 DIN ISO 9001 开发、设计和制造。
l 校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于10分钟
l 显示：
3.2寸TFT彩屏显示
l 电源：
4×1.5V  AA碱性电池供电
电源适配器供电
l 尺寸及重量
206 × 97 × 60 mm
约600g

仪表外围配置

Ø 标配
测试表笔（H000000-00） 1付
工业测试导线（H000001-00）                                 1付
工业测试导线（H000002-00）                                1付
钩式测试表笔（H000004-00）                                1付
鳄鱼夹（H010000-00） 1付
鳄鱼夹（H010007-00） 1付
热电偶转接头（H200000-00）                                 1个
使用说明书 1本
产品合格证明书 1份
保险管（100mA/250V）                                       2只
保险管（50mA/250V）                                        2只
5号碱性电池 4节
布包 1个

Ø 选件
PC红外通讯附件包 1套
线性电源适配器(DC5V)                                      1个
VPM-S压力模块及压力模块的配件（手操泵及压力接头）

产品名称：VICTOR 26H多功能过程校验仪
