VICTOR 709H HART高精度回路校验仪
HART 通讯指令：
VICTOR 709H HART高精度回路校验仪内置一个HART调制解调器，用于实现以下HART功能：
* 读取信息
* 读取标签、描述符及校准日期
* 读取传感器PV信息
* 读取长标签
* 写入PV量程（上限和下限）
* 进入/退出固定电流模式
* 调整零点漂移
* 微调DAC零点（mA输出：4mA）
* 微调DAC增益（mA输出：20mA）

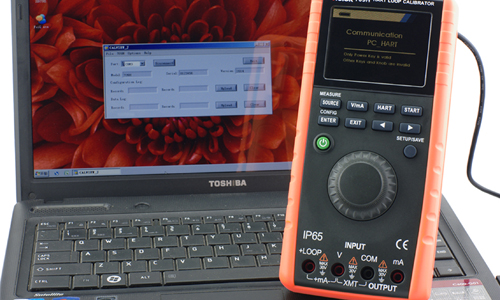

* VICTOR 709H 还能存储20个HART装置的配置文件，可通过通讯软件，将文件上传到PC机。
VC709H HART高精度回路校验仪
一、 产品基本功能及性能（技术指标）
输入测量功能 [ 用于校准后一年内、23℃±5℃、20～70%RH、准确度=±（%读数+%量程）]
|
功能 |
量程 |
测量范围 |
分辨力 |
准确度 |
备 注 |
直流电压
DCV |
28V |
-2.000～28.000V |
1mV |
0.01+0.01 |
输入电阻：约1MΩ |
直流电流
DCI |
30mA |
-4.000～33.000mA |
1μA |
0.01+0.01 |
分流电阻：约5Ω
输入电阻：约20Ω |
回路供电
LOOP |
24 V |
|
|
10% |
短路保护
最大电流：63 mA
最大输入电压：30 V 直流
驱动能力：无HART电阻时为1KΩ
有HART电阻时为750Ω |
其它特性：
* 显示刷新速率：2.5次/秒 。
* 输入端最大施加电压：30Vpk ；输入端最大施加电流：63mA。
电流输入保护：63mA/250V Fast FUSE
* 输入共模抑制：50Hz /60 Hz > 120分贝
输入串模抑制：50Hz /60 Hz > 60分贝
* 温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃ 或 >28℃）
* 内置有可选的250 Ω HART回路电阻，而无需单独携带负载电阻。
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度= ±（%设定值+量程%）]
|
功能 |
量程 |
输出范围 |
分辨力 |
准确度 |
备 注 |
直流电流
DCI |
20mA |
0.000～22.000mA |
1μA |
0.01+0.015 |
在20 mA时，最大负载1KΩ电阻
模拟变送器时，外部回路供电5～28V |
模拟变送器
SIMULATE） |
其它特性：
* 输出端最大施加电压：约30Vpk
输出端最大施加电流：约63mA
输出端最大输出电流：约25mA
* 温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃ 或 >28℃）
二、 产品一般特性
* 工作温度及湿度：0 to 50ºC ≤80%RH 无凝露；40 to 50ºC ≤70%RH。
* 储存温度及湿度：-25 to 60ºC ≤90%RH无凝露。
* 电气安全：EN61010-1：2001
* 绝缘阻抗：测量端子与输出端子间DC500V /50MΩ或更大。
* 电磁兼容性（EMC）：EN61326-1：2006
* 防护等级：IP65
* 显示：3.2寸TFT彩屏显示

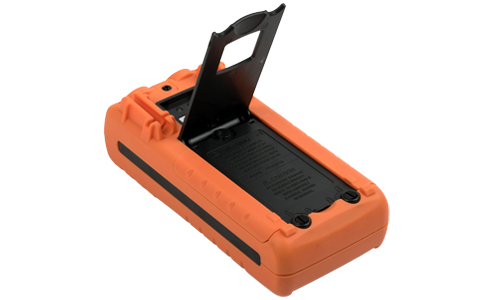

* 电源：
4×1.5V AA碱性电池供电
电源适配器供电
* 尺寸及重量
206 × 98 × 70 mm
约600g
