概述
      VICTOR 9501绝缘电阻表智能型检定装置（以下简称装置）是为高阻表和绝缘电阻表的校准和检定而设计的，可用于校准和检定任何工作电压不超过6KV的高阻表和绝缘电阻表。本装置是基于十进制高阻箱与现代控制技术相结合的机电一体化产品，可通过装置前面板触摸屏操作提供0~5000GΩ(分辨率1KΩ)范围内连续可调的十进制高电阻值，装置内置高精度电压、电流测量电路，无需改动外部接线即可对绝缘电阻表的开路电压、跌落电压和短路电流进行检定。
     本装置可按用户要求设置定点的电阻输出并可进行补偿提高输出精度，非常适合绝缘电阻表及高阻计生产厂和计量机构使用。
本装置配备了以太网通信接口可与计算机或PLC（可编程控制器）组成自动测试系统。机箱采用标准5U尺寸可方便的安装在标准机架内。
    * 电阻输出1KΩ~5000GΩ
    * 电压测量0 ~±6000V
    * 电流测量0.00~±10.00mA

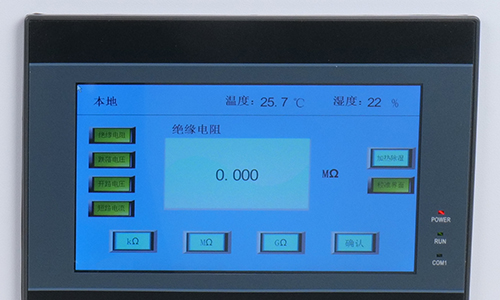

    * 7″TFT彩色触屏，操作简便、直观、快速
    * 电阻箱内温度、湿度的测量和显示
    * 自动对电阻箱内进行加热除湿操作
    * 支持定点电阻值输出一键式操作
    * 配备以太网通讯接口，可与计算机和PLC组成自动测试系统

电阻输出精度（电阻箱的指标）

步进盘阻值             （乘10的N次方Ω）	步进盘位数	精度%	额定电压 （电流）
N=12	4	10	5000V
N=11	10	10	5000V
N=10	10	5	5000V
N=9	10	2	5000V
N=8	10	1	5000V
N=7	10	0.5	5000V
N=6	10	0.2	2500V
N=5	10	0.2	2mA
N=4	10	0.2	10mA
N=3	10	0.2	10mA


电压、电流测量精度：±（%读数+字）

测量功能	量程	测量范围	分辨力	精度
直流电压 DCV	6000V	-6000～6000V	1V	0.5%+2
直流电流 DCI	10mA	-10.00～10.00mA	0.01mA	0.5%+2


工作环境：23ºC±5ºC，≤75%RH
存储环境：-10ºC to 55ºC，≤90%RH，海拔：≤2000m（室内使用）
电源指标：交流电源电压220V±10%，频率50Hz±1Hz
外型尺寸l×d×h：530mm×440mm×220mm
重量：约20kg
