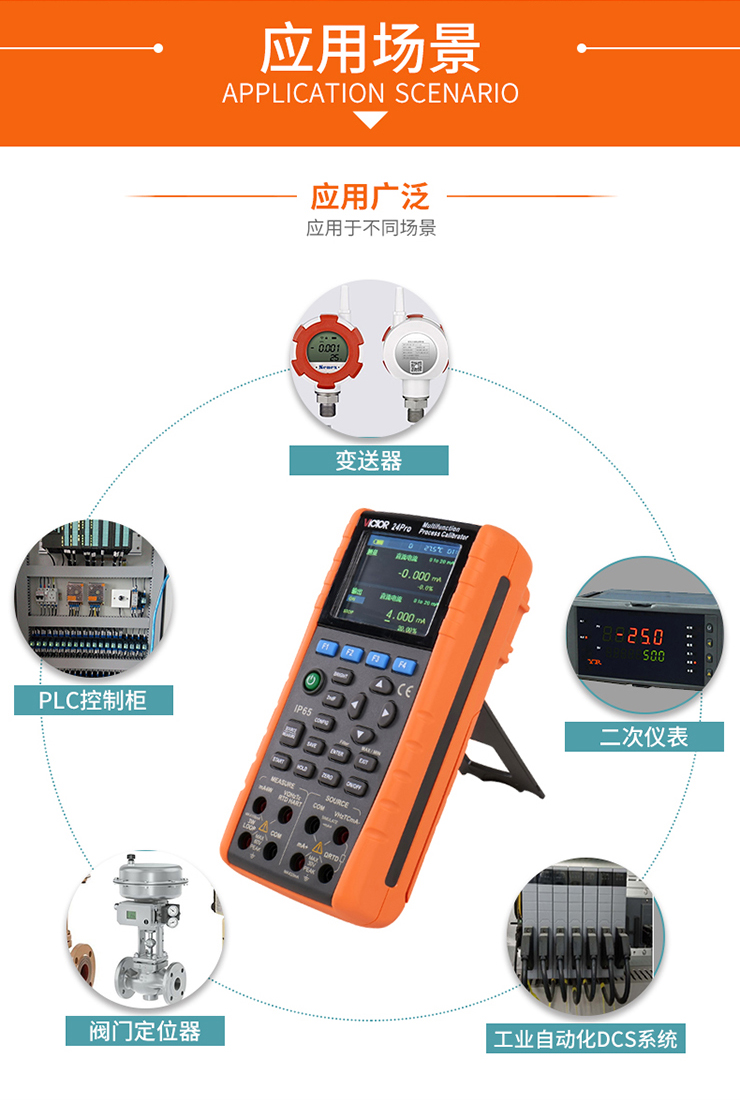

VICTOR 24Pro多功能过程校验仪是一款多功能、高精度、高稳定度的现场过程校验器，提供强大的测量和输出功能，几乎满足过程控制现场所有的校验工作。

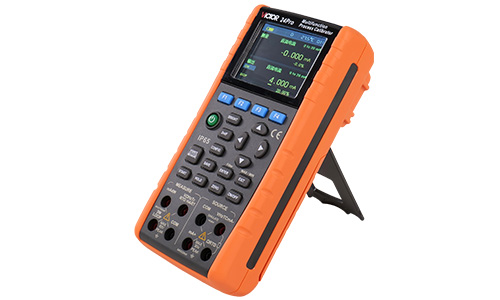

VICTOR 24Pro多功能过程校验仪
一、产品基本特性
1. 多功能、高精度、高稳定度的现场过程校验器，提供强大的测量和输出功能以及特殊功能，几乎满足过程控制现场所有的校验工作。
2. 输入测量基本特性
测量最高精度达0.01%，测量显示为5位。
测量功能包括：直流电压、直流电流、电阻、热电偶、热电阻、频率等。
可进行二线制、三线制、四线的电阻和热电阻测量。
数学处理功能：数据保持、比例、平均值、最大值/最小值等。
内部24V回路供电并测量回路电流。
3. 模拟输出基本特性
输出最高精度达0.01%，输出显示为6位。
输出功能包括：直流电压、直流电流、模拟电阻、热电偶、热电阻、模拟变送器输出、频率等。
输出可增减设置，并可接通或断开输出，操作简单快捷。
DCI输出可提供手动步进、自动步进和自动斜坡输出。
内部提供24V回路电源。
4. 测量和输出为两个相互独立的隔离通道，测量和输出工作可同步进行，可同时显示输入测量值和输出设定值。
5. 提供丰富可选的温度分度。内置高精度温度传感器，具有高精度的热偶冷端补偿功能，热偶冷端补偿可选择接入或断开。
6. 仪表内置大容量的数据存储器，可存储多达1000个（组）现场校验的数据。可在本机阅读记录数据，或传送至用户上位PC机。
7. 采用上下左右键可对设定值进行增减操作，使仪表操作灵活、方便快捷。

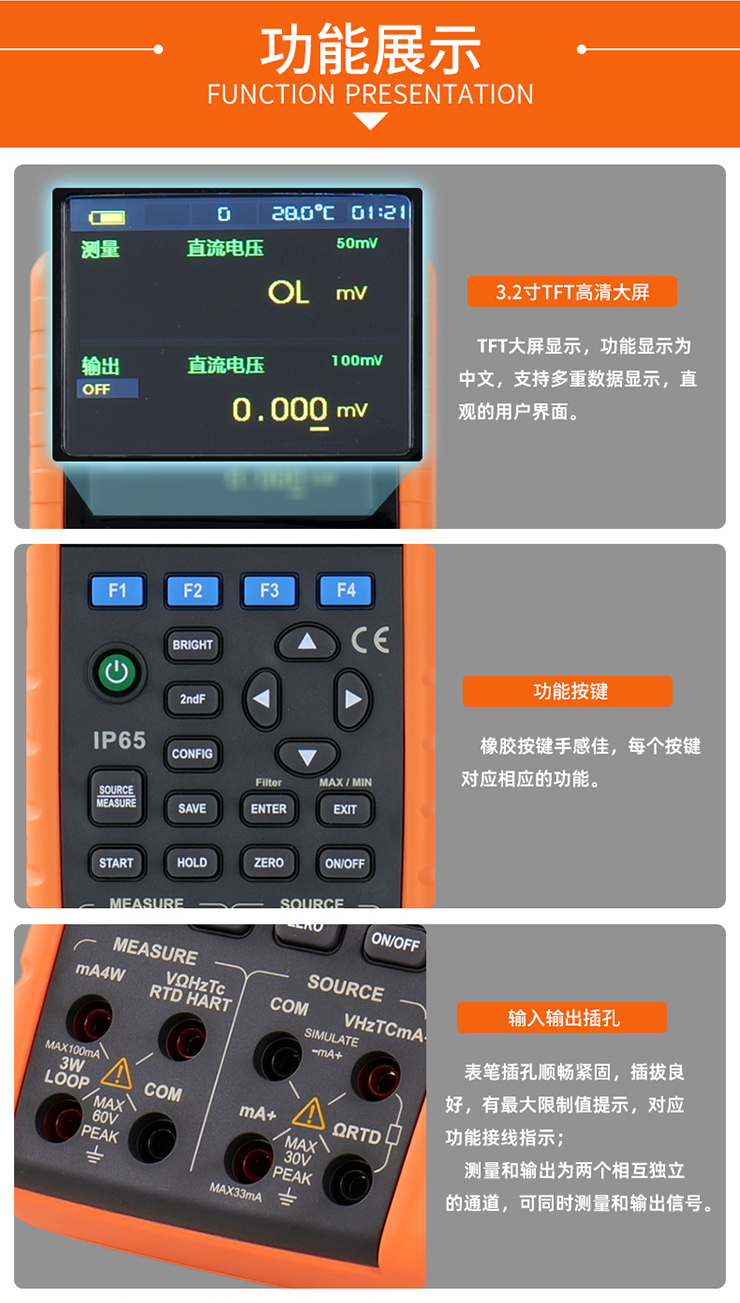

8. 3.2寸TFT显示屏，支持多重数据显示、直观的用户界面。
9. 其它功能：自动电源关闭、电池电量检测、背光亮度设定、日期时间显示及设定、环境温度检测、工频频率设置等。
10. 两种电源供电方式
仪表可通过电池仓内的4节5号碱性电池供电，或使用电源适配器供电。

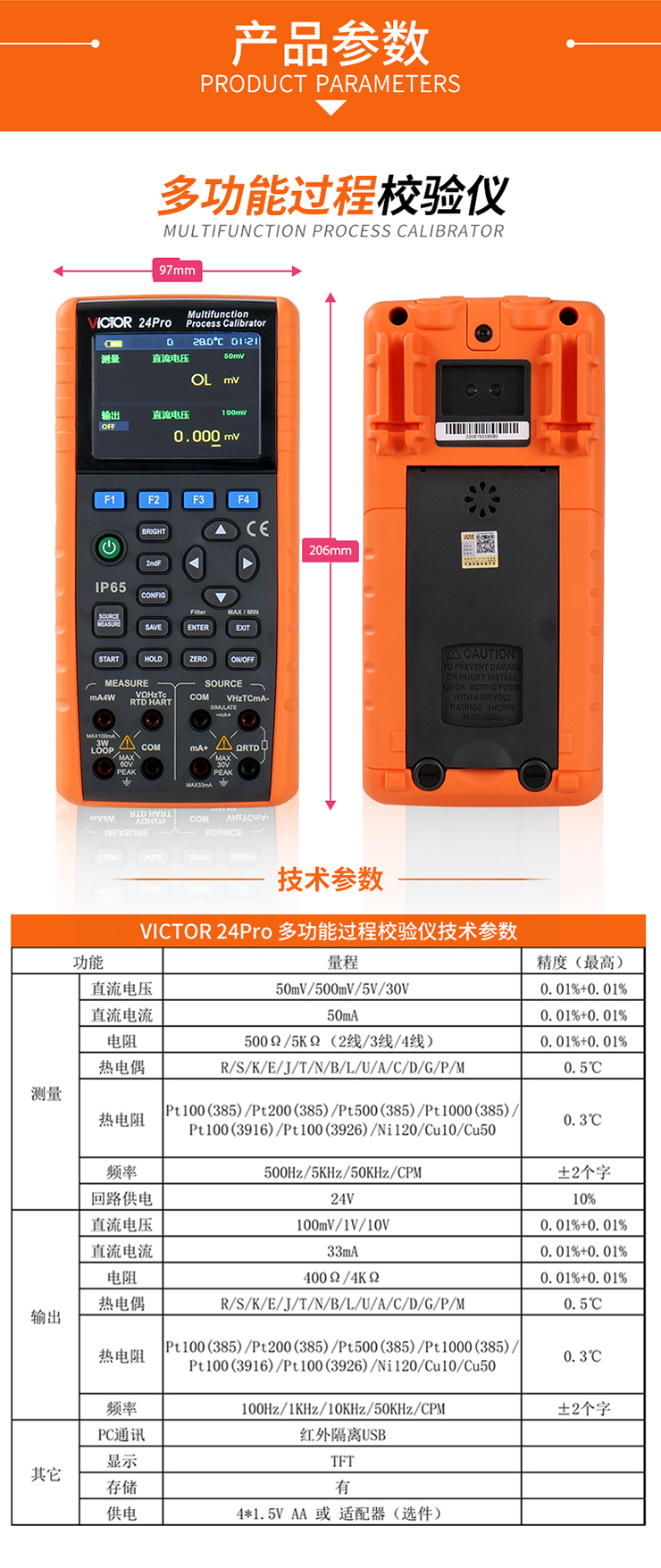

二、产品基本功能及性能（技术指标）
输入测量功能 [ 用于校准后一年内、23℃±5℃、20～70%RH、准确度=±（%读数+%量程）]

测量功能	量程	测量范围	分辨力	准确度		备注
直流电压 DCV	50mV	-55.000～55.000mV	1μV	0.01+0.01		输入电阻：约100MΩ（50mV/500mV）约1MΩ（5V/50V）输入电流小于1nA
	500mV	-550.00～550.00mV	10μV	0.01+0.01
	5V	-5.5000～5.5000V	0.1mV	0.01+0.01
	30V	-35.000～35.000V	1mV	0.01+0.01
直流电流 DCI	50mA	-55.000m～55.000mA	1μA	0.01+0.01		分流电阻：约10Ω 输入电阻：约20Ω
电阻OHM	500Ω	0.00～550.00Ω	0.01Ω	0.01+0.01		2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 测量精度中不包含引线电阻
电阻OHM	5KΩ	0.0000～5.5000KΩ	0.1Ω	0.01+0.01		2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 测量精度中不包含引线电阻
热电偶 TC	R	0°C～1767°C	1°C	0～500℃ 500～1767℃	1.8℃ 1.5℃	精度中不包含冷端补偿的误差精度中不包括传感器的不准确性精度中不包括热电势的影响
	S	0°C～1767°C	1°C	0～500℃ 500～1767℃	1.8℃ 1.5℃
	K	-100.0°～1372.0°C	0.1°C	-100.0～0.0℃ 0.0～1372.0℃	1.2℃ 0.8℃
	E	-50.0°C～1000.0°C		-50.0℃～0.0℃ 0.0～1000.0℃	0.9℃ 1.5℃
	J	-60.0°C～1200.0°C		-60.0～0.0℃ 0.0～1200.0℃	1.0℃ 0.7℃
	T	-100.0°C～400.0°C		-100.0～0.0℃ 0.0～400.0℃	1.0℃ 0.7℃
	N	-200.0°～1300.0°C		-200.0～0.0℃ 0.0～1300.0℃	1.5℃ 0.9℃
	B	600°C～1820°C	1°C	600～800℃ 800～1000℃ 1000～1820℃	2.2℃ 1.8℃ 1.4℃
	L	-60.0°C～900.0°C	0.1°C	-60.0～0.0℃ 0.0～900.0℃	0.7℃ 0.5℃
	U	-100.0°C～600.0°C	0.1°C	-100.0～0.0℃ 0.0～600.0℃	0.7℃ 0.5℃
	A	0°C～2500°C	1°C	0～1600℃ 1600～2000℃ 2000～2500℃	2.0℃ 2.2℃ 2.4℃
	C	0°C～2310°C		0～1600℃ 1600～2000℃ 2000～2310℃	2.0℃ 2.2℃ 2.4℃
	D	0°C～2310°C		0～100℃ 100～270℃ 270～1200℃ 270～2310℃	2.6℃ 2.4℃ 2.2℃ 2.4℃
	G	100°C～2315°C		0～300℃ 300～1500℃ 1500～2315℃	1.6℃ 1.0℃ 2.0℃
	P	0°C～1395°C		0～1000℃ 1000～1395℃	1.6℃ 2.0℃
	M	-50.0°C～1410.0°C	0.1°C	-50.0°C～100.0°C 100.0°C～1000.0°C 1000.0°C～1410.0°C	1.0℃ 1.6℃ 2.0℃
热电阻 RTD	PT100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃	0.5℃ 0.7℃ 0.8℃	2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 精度中不包含2 W/3 W测量引线电阻不匹配引入的误差精度中不包括传感器的不准确性精度中不包括热电势的影响
	PT200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	PT500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	PT1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.3℃ 0.5℃ 0.7℃
	PT100 3916	-200.0°C～630.0°C		-200.0～0.0℃ 0.0～300.0℃ 300.0～630.0℃	0.5℃ 0.7℃ 0.8℃
	PT100 3926	-200.0°C～630.0°C		-200.0～0.0℃ 0.0～300.0℃ 300.0～630.0℃	0.5℃ 0.7℃ 0.8℃
	Ni120	-80.0°C～260.0°C		-80.0°C～0.0°C 0.0°C～260.0°C	0.3℃ 0.4℃
	Cu10	-100.0°C～260.0°C		-100.0°C～260.0°C	1.8℃
	Cu50	-50.0°C～150.0°C		-50.0～150.0℃	0.7℃
频率 FREQ	500Hz	1.00Hz～500.00Hz	0.01Hz	±2个字		输入耦合：交流输入阻抗：大于100 KΩ <100 pF 频率灵敏度：方波至少3V Vp-p 50%占空比
	5KHz	0.5001KHz～5.0000KHz	0.1Hz
	50KHz	5.001KHz～50.000KHz	1Hz
	CPM	1～100000 CPM	1CPM	±1CPM
回路供电 LOOP	24 V			10%		短路保护最大电流：22 mA 最大输入电压：30 V 直流输出电阻：250Ω标称值

其它特性：
* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 显示刷新速率：2次/秒。
* 输入端最大施加电压：60Vpk ；输入端最大施加电流：100mA。
电流输入保护：100mA/250V Fast FUSE
* 输入共模抑制：50Hz /60 Hz  > 120分贝   ；  输入串模抑制：50Hz /60 Hz  > 60分贝
* 内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
* 温度系数：0.1 × 基本精度 / ℃   （温度范围<18℃ 或 >28℃）
* 内置有可选的250 Ω  HART回路电阻，而无需单独携带负载电阻

模拟输出功能  [适用于校准后一年内、23℃±5℃、20～70%RH、精度= ±（%设定值+量程%）]

输出功能	量程	输出范围	分辨力	准确度		备注
直流电压 DCV	100mV	-10.000～110.000mV	1μV	0.01+0.01		最大输出电流：0.5mA 输出电阻：XXXmΩ
	1V	-0.10000～1.10000V	10μV	0.01+0.01		最大输出电流2mA 输出电阻：XXXmΩ
	10V	-1.0000～11.0000V	0.1mV	0.01+0.01		最大输出电流5mA 输出电阻：XXXmΩ
直流电流 DCI	33mA	0.000～33.000mA	1μA	0.01+0.01		在20 mA时，最大负载670Ω电阻模拟变送器时，外部回路供电5～28V
电阻OHM	400Ω	0.00～400.00Ω	0.01Ω	0.01+0.01		激励电流为±0.1～±5mA 最大输出电压 2V 激励电流为±0.1～0.5mA时，加0.1Ω附加误差，精度不包含引线电阻
电阻OHM	4KΩ	0.0000～4.0000 KΩ	0.1Ω	0.01+0.01
热电偶 TC	R	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃	精度中不包含冷端补偿的误差精度中不包括传感器的不准确性精度中不包括热电势的影响
	S	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃
	K	-200.0°C～1372.0°C	0.1°C	-200.0～-100.0℃ -100.0～400.0℃ 400.0～1200.0℃ 1200.0～1372.0℃	0.6℃ 0.5℃ 0.7℃ 0.9℃
	E	-200.0°C～1000.0°C		-200.0～-100.0℃ -100.0～600.0℃ 600.0～1000.0℃	0.6℃ 0.5℃ 0.4℃
	J	-200.0°C～1200.0°C		-200.0～-100.0℃ -100.0～800.0℃ 800.0～1200.0℃	0.6℃ 0.5℃ 0.7℃
	T	-250.0°C～400.0°C		-250.0～400.0℃	0.6℃
	N	-200.0°C～1300.0°C		-200.0～-100.0℃ -100.0～900.0℃ 900.0～1300.0℃	1.0℃ 0.7℃ 0.8℃
	B	600°C～1820°C	1°C	600～800℃ 800～1820℃	1.5℃ 1.1℃
	L	-200.0°C～900.0°C	0.1°C	-200.0～0.0℃ 0.0～900.0℃	0.7℃ 0.5℃
	U	-200.0°C～600.0°C	0.1°C	-200.0～0.0℃ 0.0～600.0℃	0.7℃ 0.5℃
	A	0°C～2500°C	1°C	0～1600℃ 1600～2000℃ 2000～2500℃	2.0℃ 2.2℃ 2.4℃
	C	0°C～2310°C		0～1600℃ 1600～2000℃ 2000～2310℃	2.0℃ 2.2℃ 2.4℃
	D	0°C～2310°C		0～100℃ 100～270℃ 270～1200℃ 270～2310℃	2.6℃ 2.4℃ 2.2℃ 2.4℃
	G	100°C～2315°C		0～300℃ 300～1500℃ 1500～2315℃	1.6℃ 1.0℃ 2.0℃
	P	0°C～1395°C		0～1000℃ 1000～1395℃	1.6℃ 2.0℃
	M	-50.0°C～1410.0°C	0.1°C	-50.0°C～100.0°C 100.0°C～1000.0°C 1000.0°C～1410.0°C	1.0℃ 1.6℃ 2.0℃
热电阻 RTD	PT100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃	0.3℃ 0.5℃ 0.8℃	激励电流为±0.1～±5mA 最大输出电压 2V 激励电流为±0.1～0.5mA时，加0.1Ω附加误差精度不包含引线电阻精度中不包括热电势的影响支持脉冲变送器和脉冲时间短至 10ms 的 PLC
	PT200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	PT500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	PT1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.2℃ 0.5℃ 0.7℃
	PT100 3916	-200.0°C～630.0°C		-200.0～0.0℃ 0.0～300.0℃ 300.0～630.0℃	0.5℃ 0.7℃ 0.8℃
	PT100 3926	-200.0°C～630.0°C		-200.0～0.0℃ 0.0～300.0℃ 300.0～630.0℃	0.5℃ 0.7℃ 0.8℃
	Ni120	-80.0°C～260.0°C		-80.0°C～0.0°C 0.0°C～260.0°C	0.3℃ 0.4℃
	Cu10	-10.0°C～250.0°C		-100.0°C～260.0°C	1.8℃
	Cu50	-50.0°C～150.0°C		-50.0～150.0℃	0.7℃
频率 FREQ	100Hz	1.00 Hz ~110.00Hz	0.01Hz	±2个字		输出波形为方波,可调幅度0~11V 以上幅度误差均为±5%读数+0.5V 占空比：50% 负载： >100KΩ
	1KHz	0.100 KHz ~1.100KHz	1Hz	±2个字
	10KHz	1.0KHz~11.0KHz	0. 1KHz	±2个字
	50KHz	10KHz~50KHz	2KHz	±5个字
	CPM	1～1200 CPM	1CPM	±1CPM

其它特性：
* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
* 输出端最大施加电压：约30Vpk   ；   输出端最大施加电流：约25mA
* 负载特性：容性负载≥0.01uF （DCV/OHM/TC/RTD/FREQ）；  感性负载≥0.01uF 100uH（DCA）
   输出负载影响  DCmV（0.001%满刻度+ 1 nV）/ mA  ； DCV（0.001%满刻度+ 1 nV）/ mA
* 温度系数：0.1 × 基本精度 / ℃   （温度范围<18℃ 或 >28℃）

三、产品一般特性
* 工作温度及湿度：0 to 50ºC  ≤80%RH 无凝露；40 to 50ºC  ≤70%RH。
* 储存温度及湿度：-25 to 60ºC  ≤90%RH无凝露。
* 电气安全：EN61010-1：2001
耐电压：测量端子与输出端子间 AC350V/1分钟。
绝缘阻抗：测量端子与输出端子间DC500V /50MΩ或更大。
* 电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
* 防护等级IP65：防尘、防喷水
* 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5---500Hz；1米落下测试。
* CE认证和国家CMC认证。
* 质量标准：依照 DIN ISO 9001 开发、设计和制造。
* 校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于10分钟
* 显示：
3.2寸TFT彩屏显示
* 电源：
4×1.5V  AAA碱性电池供电
电源适配器供电
* 尺寸及重量
206 × 97 × 60 mm
约600g

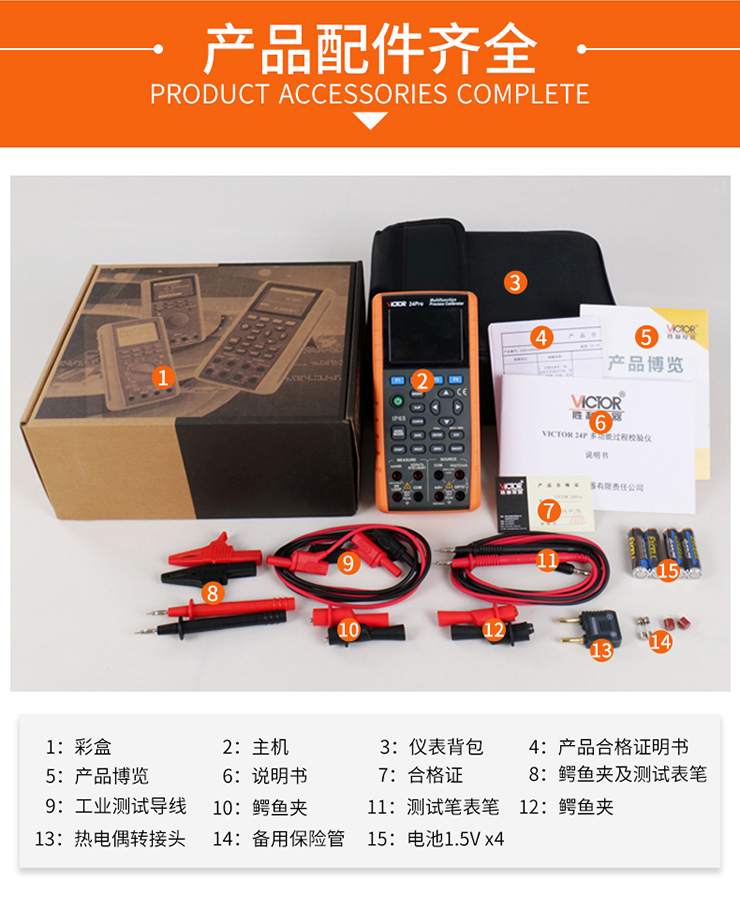

型号名称	描述
H000000	测试表笔
H000002	工业测试导线
H010000	鳄鱼夹
H000001	工业测试导线
H200000	热电偶转接头
