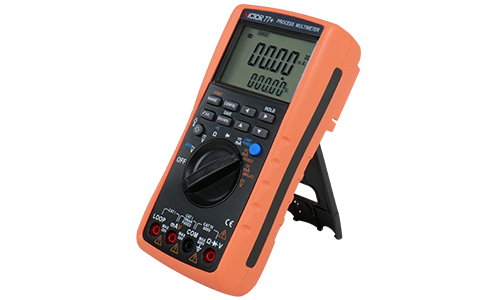

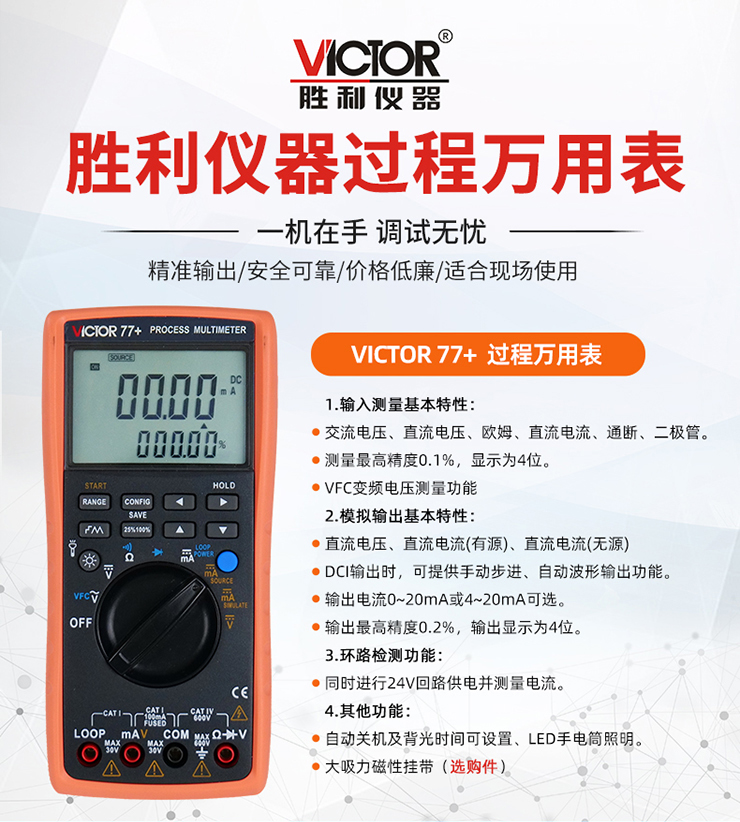

产品名称：VICTOR 77+过程万用表
- 概况与特性
- 技术指标
- 附件及选件
- 资料
一、 产品基本特性
1. 输入测量基本特性
l 交流电压、直流电压、欧姆、直流电流、通断、二极管。
l 测量最高精度0.1%，显示为4位。
l VFC变频电压测量功能。
l 数据保持功能。
2. 模拟输出基本特性
l 直流电压、直流电流(有源)、直流电流(无源)
l DCI输出时，可提供手动步进、自动波形输出功能。
手动步进输出包括：25%步进和100%步进。
自动波输出式包括：自动步进、三角波，自动波形工作参数可配置。
l mA具有百分比显示模式。
l 输出电流0~20mA或4~20mA可选。
l 输出最高精度0.2%，输出显示为4位。
3. 环路检测功能
l 同时进行24V回路供电并测量电流。
4. 维护设置功能，包括：
自动关机、背光、手电筒
5. 其它

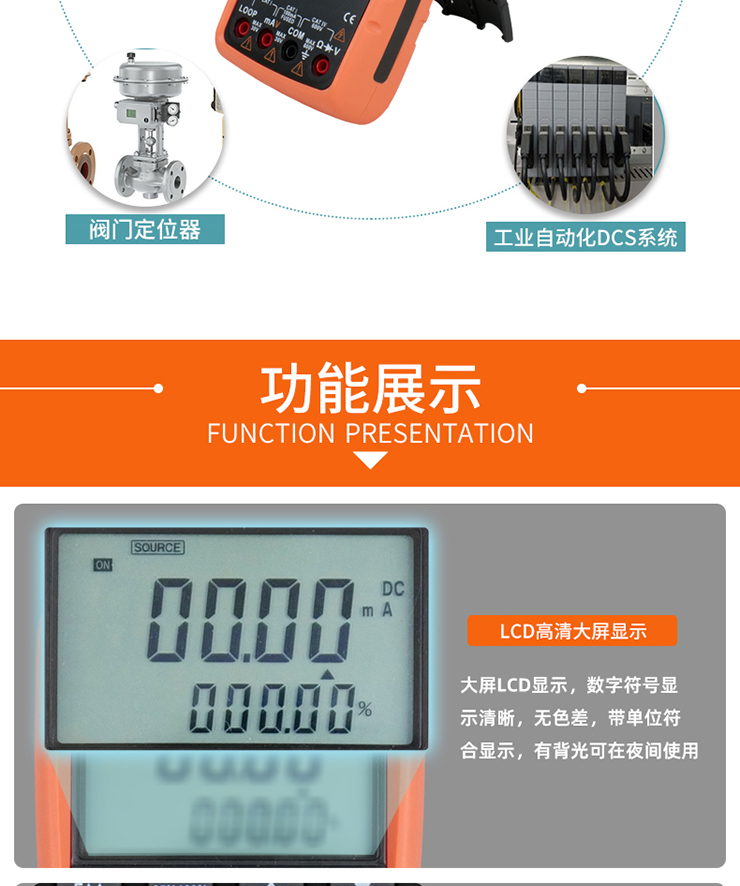

l 段码LCD屏显示，白色背光。
l LED手电筒照明。

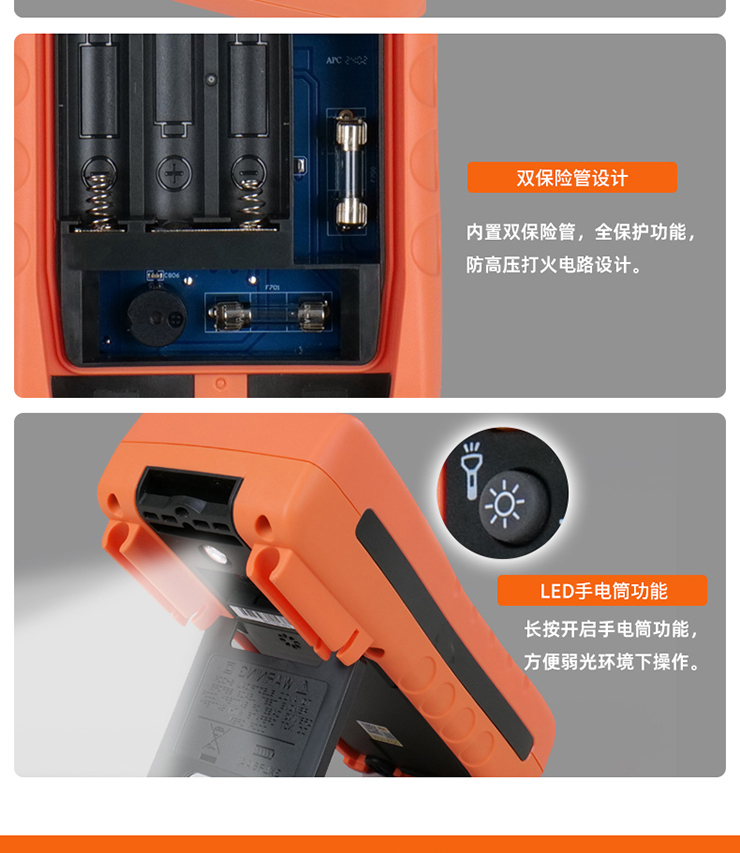

l 3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
l 小巧、坚固、可靠，适合现场使用，价格低廉。
l 用户可选的大吸力磁性挂带。
二、 产品基本功能及性能（技术指标）
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
|
输出功能 |
量程 |
输出范围 |
分辨率 |
准确度 |
备注 |
|
直流电压
DCV |
10V |
0.00V～11.00V |
10mV |
0.2%+4 |
最大输出电流5 mA |
|
直流电流
DCI |
20mA |
0.00～22.00mA |
0.01mA |
0.2%+4 |
20mA最大负载1KΩ |
|
模拟变送器
SIMULATE |
-20mA |
0.00～-22.00mA |
0.01mA |
20mA最大负载1KΩ |
|
|
回路电源
LOOP |
24V |
|
|
±10% |
最大输出电流25mA |
其它特性：
l 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
l 输出端最大施加电压：约32Vpk；输出端最大施加电流：约25mA
l 输出端保护：63mA/250V Fast FUSE
l 负载特性：感性负载≥0.01uF 100uH
l 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃ 或 >28℃）

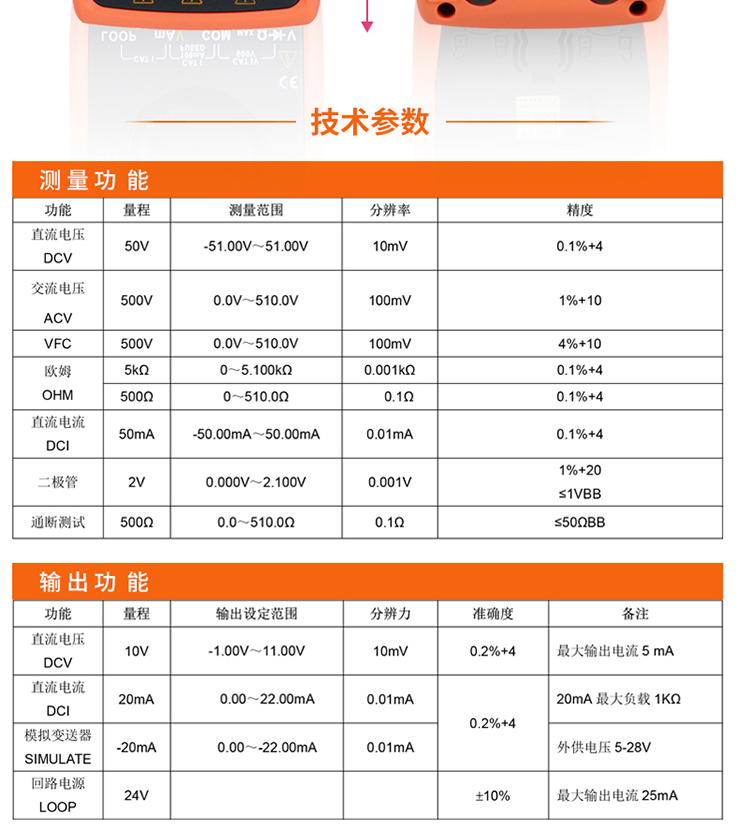

输入测量功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
|
输入功能 |
量程 |
输入范围 |
分辨力 |
精 度 |
备注 |
|
直流电压
DCV |
50V |
-51.00V～51.00V |
10mV |
0.1%+4 |
|
|
交流电压
ACV |
500V |
0.0V～510.0V |
100mV |
1%+10 |
45Hz～400Hz |
|
交流电压
VFC |
500V |
0.0V～510.0V |
100mV |
4%+10 |
45Hz～400Hz |
|
欧姆
OHM |
5kΩ |
0～5.100kΩ |
0.001kΩ |
0.1%+4 |
开路电压：<3V |
|
500Ω |
0～510.0Ω |
0.1Ω |
|||
|
直流电流
DCI |
50mA |
-50.00mA～50.00mA |
0.01mA |
0.1%+4 |
负荷电压：约18mV/mA |
|
通断 |
500Ω |
0.0～510.0Ω |
0.1Ω |
短路报警
约50Ω |
开路电压：<3V |
|
二极管 |
2V |
0.000V～2.100V |
0.001V |
1%+20
小于1V报警 |
其它特性：
l 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
l 显示刷新速率：2.5次/秒 。
l 输入端最大施加电压：600V AC。
电流输入保护：63mA/250V Fast FUSE
l 输入共模抑制：50Hz /60 Hz > 100分贝； 输入串模抑制：50Hz /60 Hz > 40分贝
l 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃ 或 >28℃）
三、 产品一般特性
l 工作温度及湿度：0 to 50ºC ≤80%RH 无凝露；40 to 50ºC ≤70%RH。
l 储存温度及湿度：-25 to 60ºC ≤90%RH无凝露。
l 电气安全：EN61010-1：2001
耐电压：端子和外壳之间 AC3540V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
l 电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
l 防护等级IP40。
l 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
l CE认证。
l 质量标准：依照CQC ISO 9001 开发、设计和制造。
l 校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于10分钟
l 仪表显示及按键

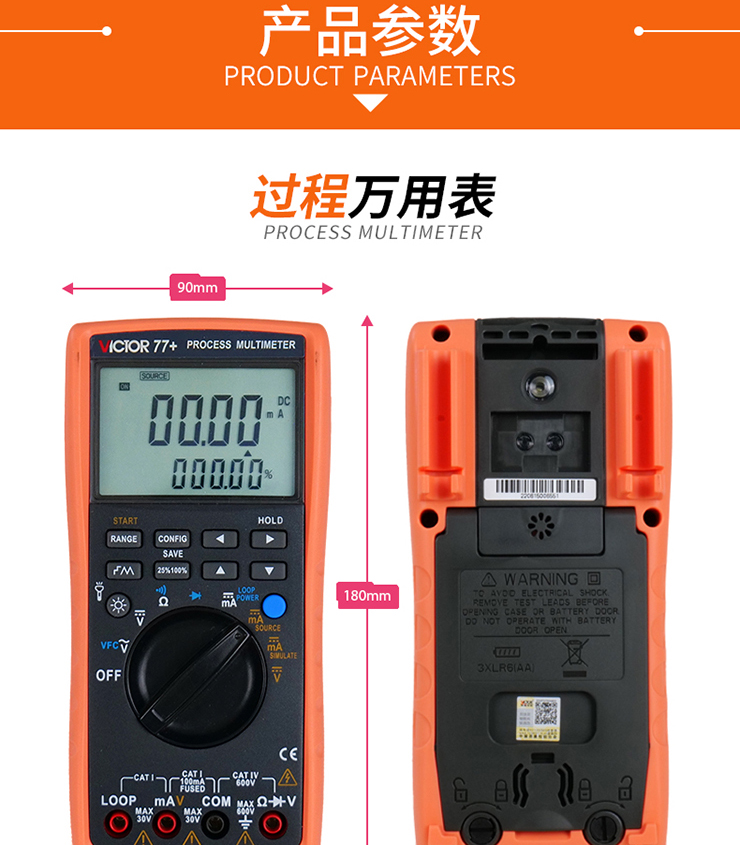

段码LCD 显示：61.8×29.4mm
采用矽橡胶按键
l 仪表供电
3×1.5V AA碱性电池供电

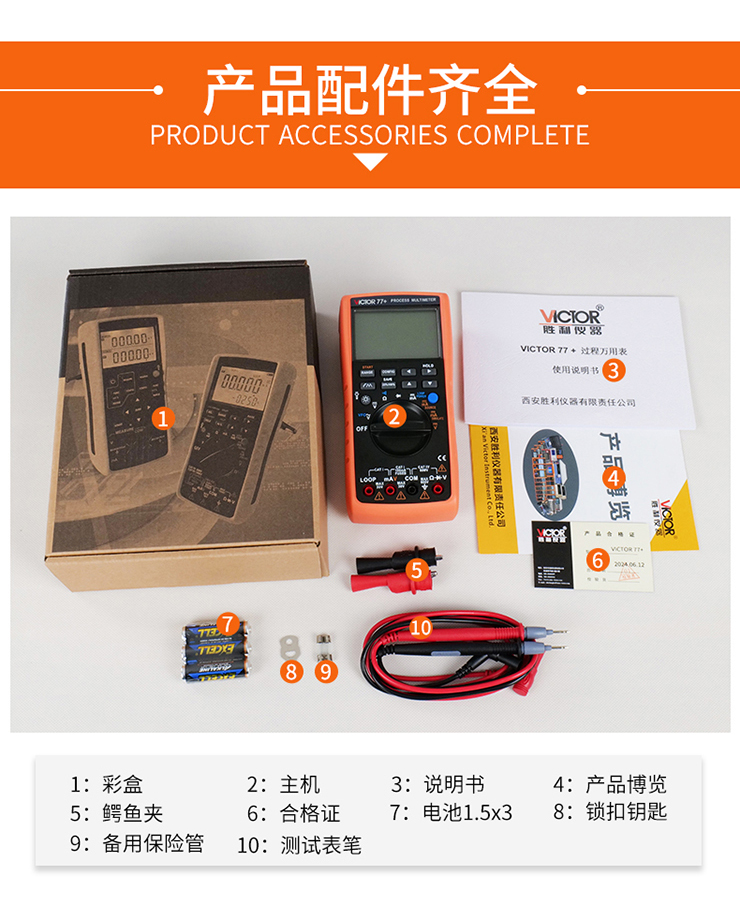

| 型号名称 | 描述 |
| H000013 | 测试表笔 |
