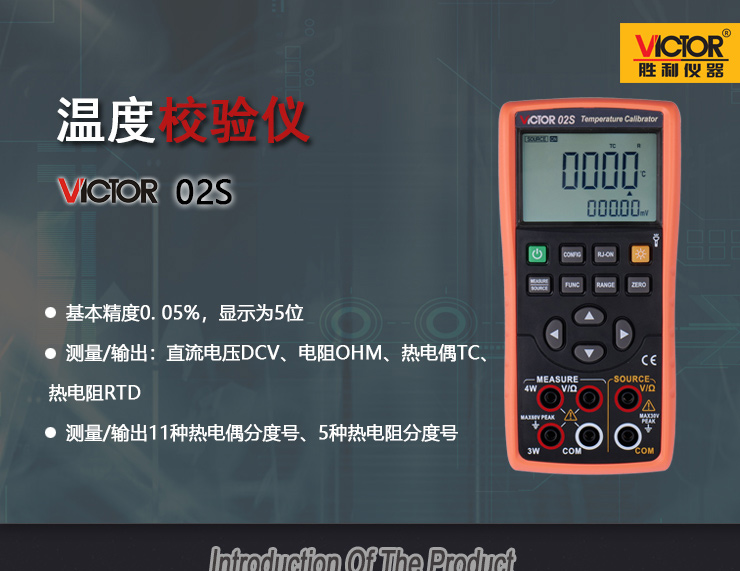

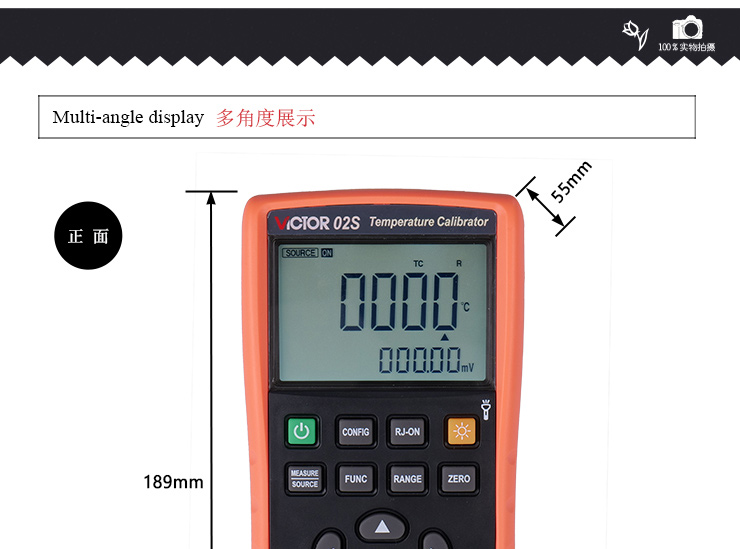

VICTOR 02S温度校验仪（以下简称校验仪）是一个由电池供电，能测量和输出电参数和物理参数的手持便携式仪器。可用于测量直流电压、电阻、热电偶、热电阻；模拟输出直流电压、电阻、热电偶、热电阻。

VICTOR 02S温度校验仪（以下简称校验仪）是一个由电池供电，能测量和输出电参数和物理参数的手持便携式仪器。可用于测量直流电压、电阻、热电偶、热电阻；模拟输出直流电压、电阻、热电偶、热电阻。

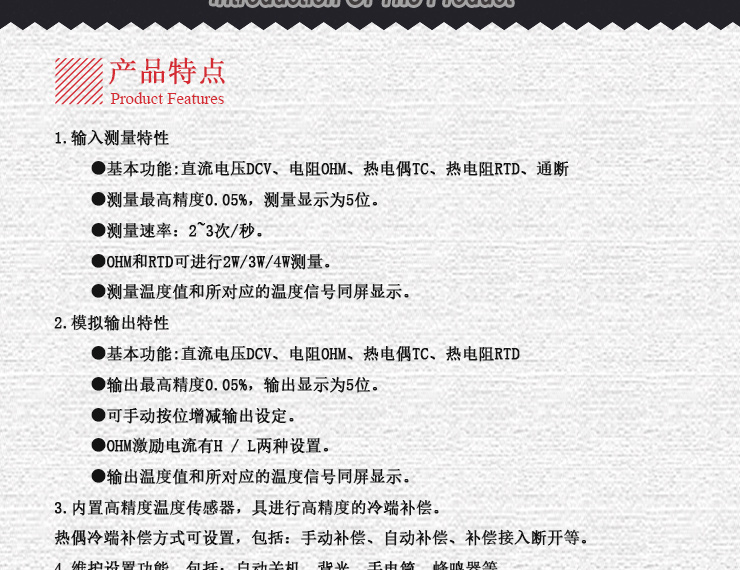

一、产品基本特性
1. 输入测量特性

* 基本功能：直流电压DCV、电阻OHM、热电偶TC、热电阻RTD、通断
* 测量最高精度0.05%，测量显示为5位。
* 测量速率：2~3次/秒。
* OHM和RTD可进行2W / 3W / 4W测量。
* 测量温度值和所对应的温度信号同屏显示。

2. 模拟输出特性

* 基本功能：直流电压DCV、电阻OHM、热电偶TC、热电阻RTD
* 输出最高精度0.05%，输出显示为5位。
* 可手动按位增减输出设定。
* OHM激励电流有H / L两种设置。
* 输出温度值和所对应的温度信号同屏显示。

3. 内置高精度温度传感器，具进行高精度的冷端补偿。
热偶冷端补偿方式可设置，包括：手动补偿、自动补偿、补偿接入断开等。
4. 维护设置功能，包括：
自动关机、背光、手电筒、蜂鸣器等
5. 其它

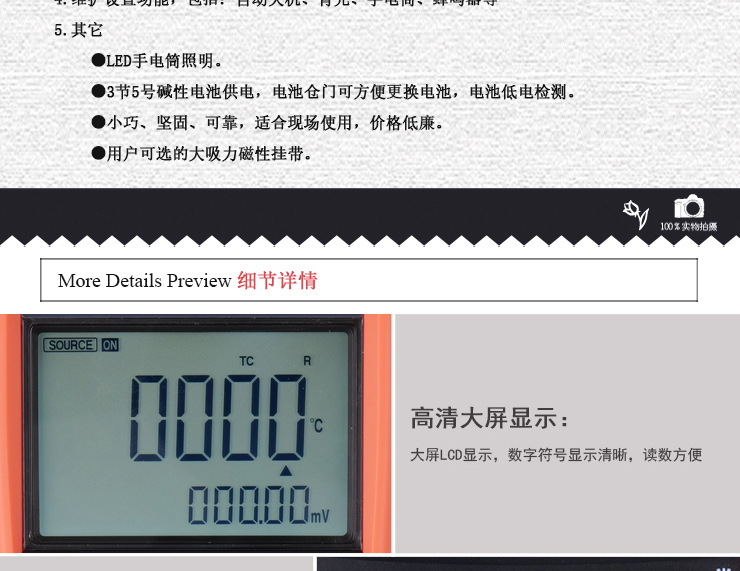

* 段码LCD屏显示，白色背光。

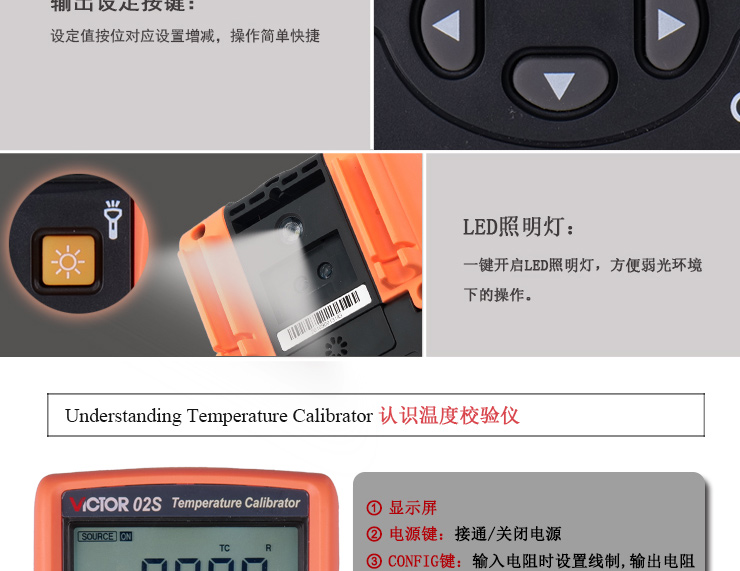

* LED手电筒照明。

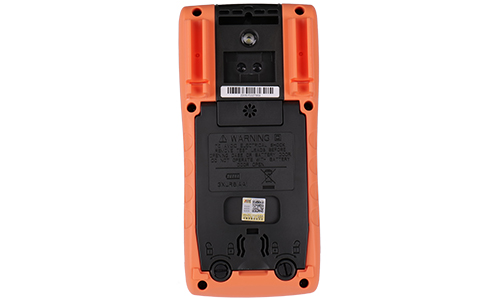

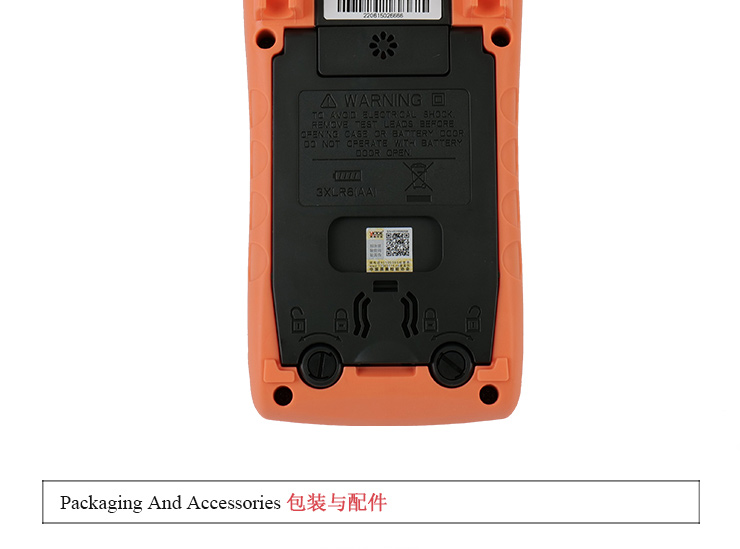

* 3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
* 小巧、坚固、可靠，适合现场使用，价格低廉。
* 用户可选的大吸力磁性挂带。

二、产品基本功能及性能（技术指标）
输入测量功能[适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]

测量功能	量程	测量范围	分辨力	准确度	备注
直流电压 DCV	100mV	-110.000mV~110.000mV	0.01mV	0.05%+0.03mV	输入电阻：约1MΩ
	1V	-1.1000V~1.1000V	0.0001V	0.05%+0.3mV
	30V	-30.000V～30.000V	0.001V	0.02%+2mV
电阻 OHM	500Ω	0~550.00Ω	0.01Ω	0.05%+0.2Ω	2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 测量精度中不包含引线电阻
电阻 OHM	5KΩ	0~5.5000KΩ	0.0001KΩ	0.05%+2Ω	2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 测量精度中不包含引线电阻
热电偶 TC	R	0°C～1767°C	1°C	0.05%+3℃（小于或等于100°C） 0.05%+2℃（大于100°C）	采用ITS-90温标精度中不包含冷端补偿的误差精度中不包括传感器的不准确性精度中不包括热电势的影响左侧分度号对应材质如下: R: 铂铑 13- 铂 S: 铂铑 10- 铂 K: 镍铬 - 镍硅 E: 镍铬 - 铜镍（康铜） J: 铁 - 铜镍（康铜） T: 铜 - 铜镍（康铜） N: 镍铬硅 - 镍硅 B: 铂铑 30- 铂 A: 钨铼 5 -钨铼 20 C: 钨铼 5 -钨铼 26 D: 钨铼 3 -钨铼 25
	S	0°C～1767°C	1°C	0.05%+3℃（小于或等于100°C） 0.05%+2℃（大于100°C）
	K	-100.0°～1372.0°C	0.1°C	0.05%+2℃（小于或等于-100°C） 0.05%+10（大于-100°C）
	E	-50.0°C～1000.0°C
	J	-60.0°C～1200.0°C
	T	-100.0°C～400.0°C
	N	-200.0°～1300.0°C
	B	600°C～1820°C	1°C	0.05%+3℃
	A	0°C～2500°C	1°C	0.05%+3℃
	C	0°C～2310°C	1°C
	D	0°C～2310°C	1°C
热电阻 RTD （3W）	Pt100 385	-200.0°C～800.0°C	0.1°C	0.05%+0.6℃	采用Pt（385）温标 2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 精度中不包含2 W/3 W/4W测量引线电阻不匹配引入的误差精度中不包括传感器的不准确性精度中不包括热电势的影响
	Pt200 385	-200.0°C～630.0°C
	Pt500 385	-200.0°C～630.0°C
	Pt1000 385	-200.0°C～630.0°C
	Cu50	-50.0°C～150.0°C
通断检测	500Ω	≤50Ω 发声	0.01Ω		约1mA激励

其它特性：
* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 显示刷新速率：2~3次/秒。
* 输入端最大施加电压：60Vpk。
* 输入共模抑制：50Hz /60 Hz >80分贝；输入串模抑制：50Hz /60 Hz > 40分贝
* 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃或>28℃）

模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]

输出功能	量程	输出范围	分辨力	准确度	备注
直流电压 DCV	100mV	-10.000mV~110.00mV	0.01mV	0.05%+0.03mV	最大输出电流：0.5mA
直流电压 DCV	1V	-0.1000V~1.1000V	0.0001V	0.05%+0.3mV	最大输出电流2mA
欧姆 OHM	400Ω	0~400.0Ω	0.1Ω	0.05%+0.2Ω	激励电流为±0.1～±5mA 最大输出电压 2V 激励电流为±0.1～0.5mA时，加0.3Ω附加误差精度不包含引线电阻
欧姆 OHM	4KΩ	0~4.000KΩ	1Ω	0.05%+2Ω
热电偶 TC	R	0°C～1767°C	1°C	0.05%+3℃（小于或等于100°C） 0.05%+2℃（大于100°C）	采用ITS-90温标精度中不包含冷端补偿的误差精度中不包括传感器的不准确性精度中不包括热电势的影响左侧分度号对应材质如下: R: 铂铑 13- 铂 S: 铂铑 10- 铂 K: 镍铬 - 镍硅 E: 镍铬 - 铜镍（康铜） J: 铁 - 铜镍（康铜） T: 铜 - 铜镍（康铜） N: 镍铬硅 - 镍硅 B: 铂铑 30- 铂 A: 钨铼 5 -钨铼 20 C: 钨铼 5 -钨铼 26 D: 钨铼 3 -钨铼 25
	S	0°C～1767°C	1°C	0.05%+3℃（小于或等于100°C） 0.05%+2℃（大于100°C）
	K	-200.0°C～1372.0°C	0.1°C	0.05%+2℃（小于或等于-100°C） 0.05%+1℃（大于-100°C）
	E	-200.0°C～1000.0°C
	J	-200.0°C～1200.0°C
	T	-250.0°C～400.0°C
	N	-200.0°C～1300.0°C
	B	600°C～1820°C	1°C	0.05%+3℃
	A	0°C～2500°C	1°C
	C	0°C～2310°C	1°C
	D	0°C～2310°C	1°C
热电阻 RTD	Pt100 385	-200.0°C～800.0°C	0.1°C	0.05%+0.6℃	采用Pt（385）温标激励电流为±0.1～±5mA 最大输出电压 2V 激励电流为±0.1～0.5mA时，加0.3Ω附加误差精度不包含引线电阻精度中不包括热电势的影响
	Pt200 385	-200.0°C～630.0°C	0.1°C
	Pt500 385	-200.0°C～630.0°C	0.1°C
	Pt1000 385	-200.0°C～630.0°C	0.1°C
	Cu50	-50.0°C～150.0°C	0.1°C

其它特性：
* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 输出端最大施加电压：约30Vpk；输出端最大施加电流：约25mA
* 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃或>28℃）

三、产品一般特性
* 工作温度及湿度：0 to 50ºC ≤80%RH 无凝露；40 to 50ºC ≤70%RH。
* 储存温度及湿度：-25 to 60ºC ≤90%RH无凝露。
* 电气安全：EN61010-1：2001
耐电压：端子和外壳之间 AC3540V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
* 电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
* 防护等级IP40。
* 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
* CE认证。
* 质量标准：依照TUV ISO 9001 开发、设计和制造。
* 校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于30分钟

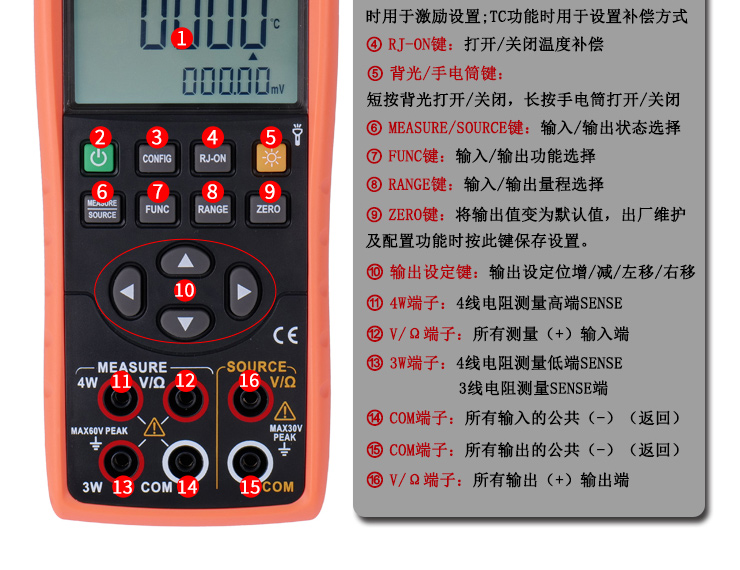

* 仪表显示及按键
段码LCD 显示，白色背光

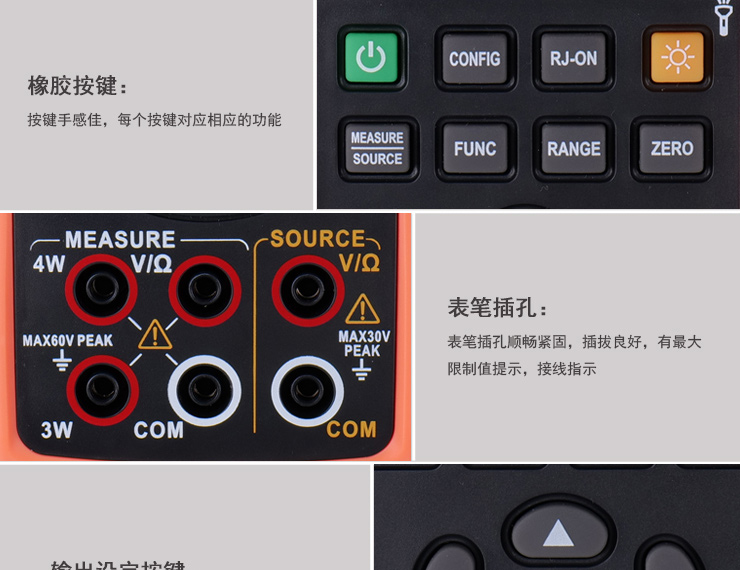

采用矽橡胶按键
* 仪表供电
3节5号碱性电池供电

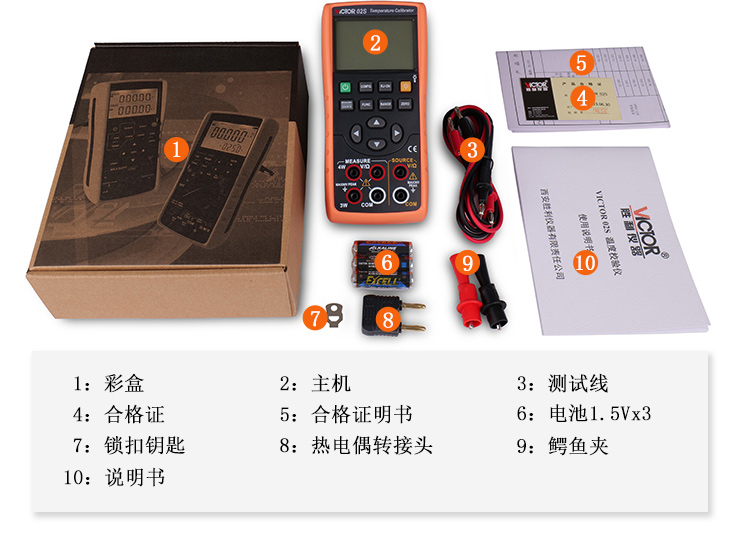

型号名称	描述
H000001	工业测试导线
H200000	热电偶转接头

产品名称：VICTOR 02S温度校验仪
