产品名称：VICTOR 01S温度信号发生器
- 概况与特性
- 技术指标
- 附件及选件
- 资料

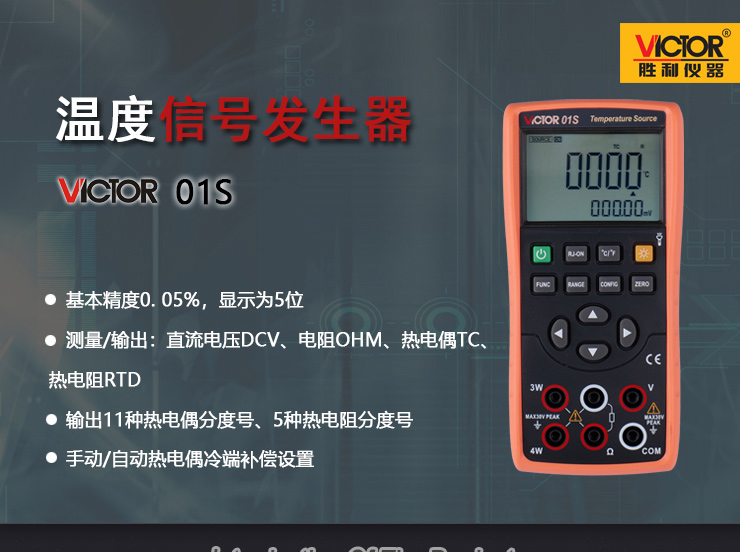

VICTOR 01S温度信号发生器（以下简称信号发生器）是一个由电池供电，能输出电参数和物理参数的手持便携式仪器。可用于模拟输出直流电压、电阻、热电偶、热电阻。
VICTOR 01S温度信号发生器（以下简称信号发生器）是一个由电池供电，能输出电参数和物理参数的手持便携式仪器。可用于模拟输出直流电压、电阻、热电偶、热电阻。

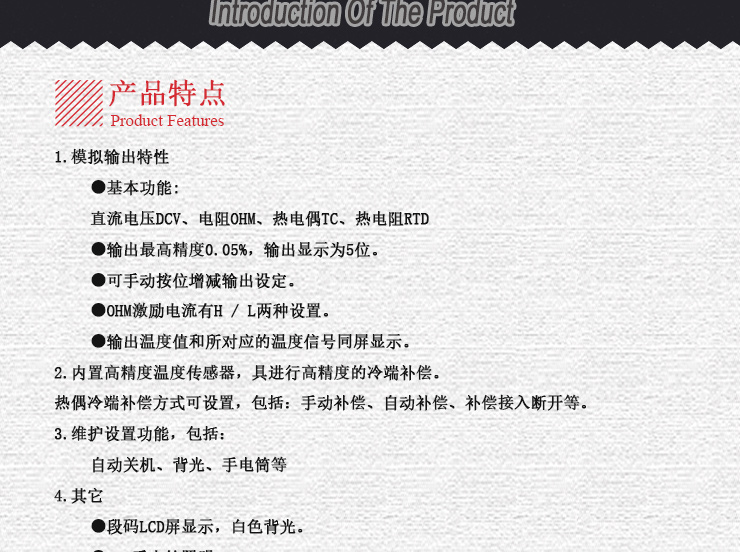

一、 产品基本特性
1. 模拟输出特性
*基本功能
直流电压DCV、电阻OHM、热电偶TC、热电阻RTD
*输出最高精度0.05%，输出显示为5位。
*可手动按位增减输出设定。
*OHM激励电流有H / L两种设置。
*输出温度值和所对应的温度信号同屏显示。
2. 内置高精度温度传感器，具进行高精度的冷端补偿。
热偶冷端补偿方式可设置，包括：手动补偿、自动补偿、补偿接入断开等。
3. 维护设置功能，包括：
自动关机、背光、手电筒等
4. 其它

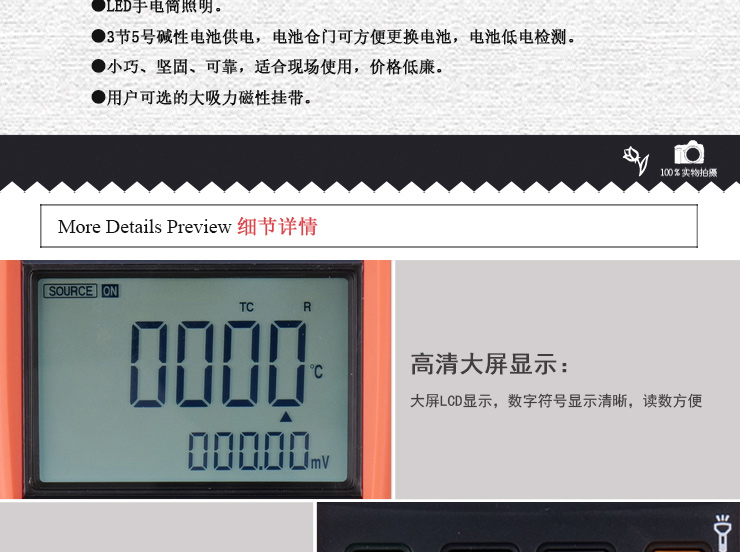

*段码LCD屏显示，白色背光。

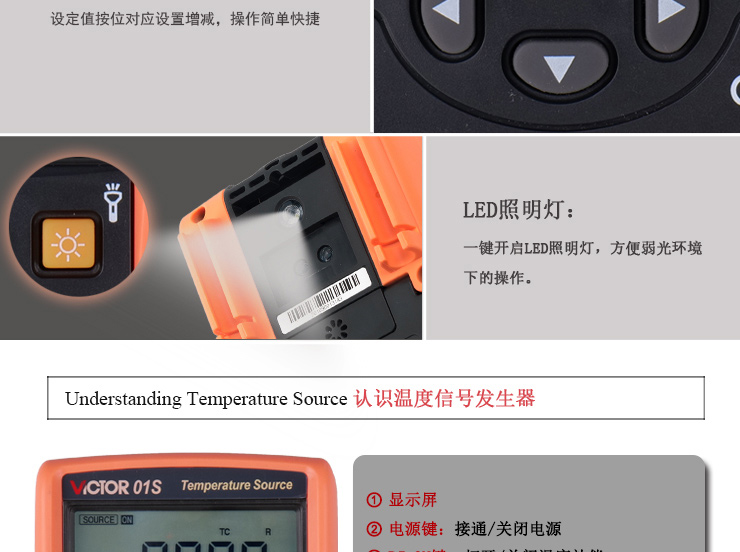

*LED手电筒照明。

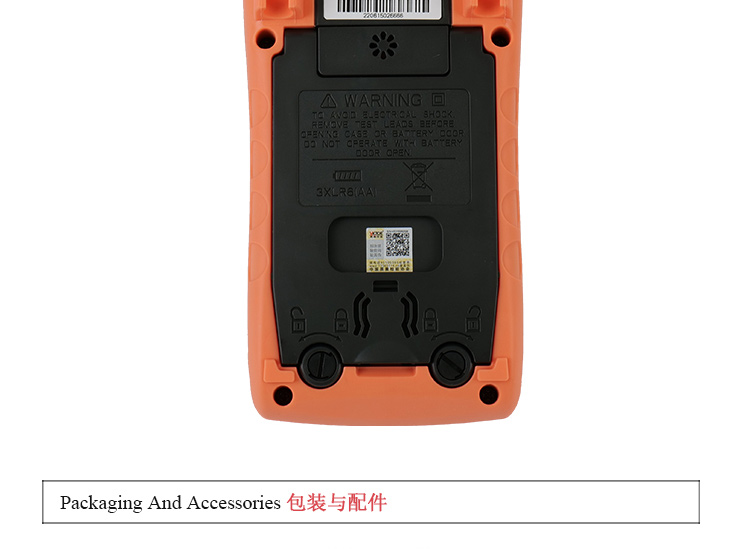

*3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
*小巧、坚固、可靠，适合现场使用，价格低廉。
*用户可选的大吸力磁性挂带。
一、 产品基本特性
1. 模拟输出特性
*基本功能
直流电压DCV、电阻OHM、热电偶TC、热电阻RTD
*输出最高精度0.05%，输出显示为5位。
*可手动按位增减输出设定。
*OHM激励电流有H / L两种设置。
*输出温度值和所对应的温度信号同屏显示。
2. 内置高精度温度传感器，具进行高精度的冷端补偿。
热偶冷端补偿方式可设置，包括：手动补偿、自动补偿、补偿接入断开等。
3. 维护设置功能，包括：
自动关机、背光、手电筒等
4. 其它
*段码LCD屏显示，白色背光。
*LED手电筒照明。
*3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
*小巧、坚固、可靠，适合现场使用，价格低廉。
*用户可选的大吸力磁性挂带。
二、 产品基本功能及性能（技术指标）
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
| 输出功能 | 量程 | 输出范围 | 分辨力 | 准确度 | 备注 |
|
直流电压 DCV |
100mV | -10.000mV~110.00mV | 0.01mV | 0.05%+0.03mV | 最大输出电流：0.5mA |
| 1V | -0.1000V~1.1000V | 0.0001V | 0.05%+0.3mV | 最大输出电流2mA | |
|
欧姆 OHM |
400Ω | 0~400.0Ω | 0.1Ω | 0.05%+0.2Ω |
激励电流为±0.1～±5mA 最大输出电压 2V 激励电流为±0.1～0.5mA时，加0.3Ω附加误差 精度不包含引线电阻 |
| 4KΩ | 0~4.000KΩ | 1Ω | 0.05%+2Ω | ||
|
热电偶 TC |
R | 0°C～1767°C | 1°C |
0.05%+3℃（小于或等于100°C） 0.05%+2℃（大于100°C） |
采用ITS-90温标 精度中不包含冷端补偿的误差 精度中不包括传感器的不准确性 精度中不包括热电势的影响 左侧分度号对应材质如下: R: 铂铑 13- 铂 S: 铂铑 10- 铂 K: 镍铬 - 镍硅 E: 镍铬 - 铜镍（康铜） J: 铁 - 铜镍（康铜） T: 铜 - 铜镍（康铜） N: 镍铬硅 - 镍硅 B: 铂铑 30- 铂 A: 钨铼 5 -钨铼 20 C: 钨铼 5 -钨铼 26 D: 钨铼 3 -钨铼 25 |
| S | 0°C～1767°C | ||||
| K | -200.0°C～1372.0°C | 0.1°C |
0.05%+2℃（小于或等于-100°C） 0.05%+1℃（大于-100°C） |
||
| E | -200.0°C～1000.0°C | ||||
| J | -200.0°C～1200.0°C | ||||
| T | -250.0°C～400.0°C | ||||
| N | -200.0°C～1300.0°C | ||||
| B | 600°C～1820°C | 1°C | 0.05%+3℃ | ||
| A | 0°C～2500°C | 1°C | |||
| C | 0°C～2310°C | 1°C | |||
| D | 0°C～2310°C | 1°C | |||
|
热电阻 RTD |
Pt100 385 |
-200.0°C～800.0°C | 0.1°C | 0.05%+0.6℃ |
采用Pt（385）温标 激励电流为±0.1～±5mA 最大输出电压 2V 激励电流为±0.1～0.5mA时，加0.3Ω附加误差 精度不包含引线电阻 精度中不包括热电势的影响 |
|
Pt200 385 |
-200.0°C～630.0°C | ||||
|
Pt500 385 |
-200.0°C～630.0°C | ||||
|
Pt1000 385 |
-200.0°C～630.0°C | ||||
| Cu50 | -50.0°C～150.0°C |
其它特性：
*不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
*输出端最大施加电压：约30Vpk ；输出端最大施加电流：约25mA
*负载特性：容性负载≥0.01uF （DCV/OHM/TC/RTD/FREQ）；感性负载≥0.01uF 100uH（DCA）
输出负载影响 DCmV（0.001%满刻度+ 1 nV）/ mA ； DCV（0.001%满刻度+ 1 nV）/ mA
*内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
*温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃或>28℃）
三、 产品一般特性
*工作温度及湿度：0 to 50ºC ≤80%RH 无凝露；40 to 50ºC ≤70%RH。
*储存温度及湿度：-25 to 60ºC ≤90%RH无凝露。
*电气安全：EN61010-1：2001
耐电压：端子和外壳之间 AC3540V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
*电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
*防护等级IP40。
*震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
*CE认证。
*质量标准：依照TUV ISO 9001 开发、设计和制造。
*校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于30分钟
*仪表显示及按键
段码LCD 显示，白色背光
采用矽橡胶按键
*仪表供电
3节5号碱性电池供电
