VICTOR 04S电压电流信号发生器

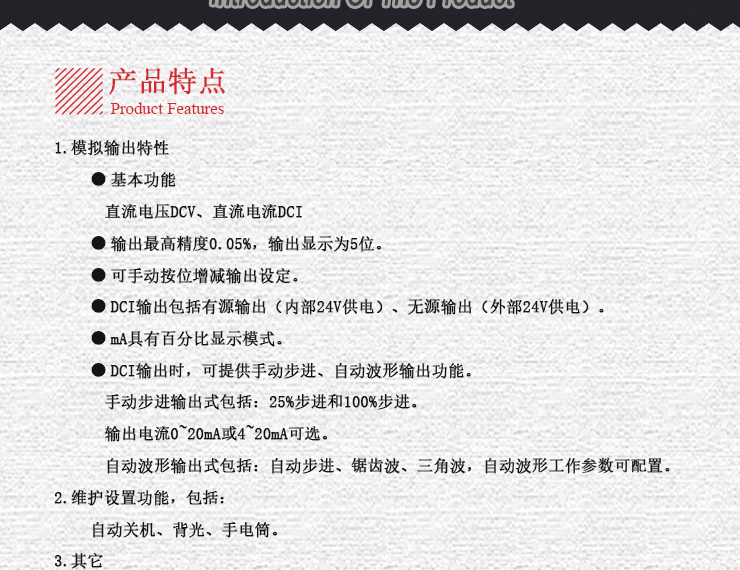

一、 产品基本特性
1. 模拟输出特性
* 基本功能
直流电压DCV、直流电流DCI
* 输出最高精度0.05%，输出显示为5位。
* 可手动按位增减输出设定。
* DCI输出包括有源输出（内部24V供电）、无源输出（外部24V供电）。
* mA具有百分比显示模式。
* DCI输出时，可提供手动步进、自动波形输出功能。
手动步进输出式包括：25%步进和100%步进。
输出电流0~20mA或4~20mA可选。
自动波形输出式包括：自动步进、锯齿波、三角波，自动波形工作参数可配置。
2. 维护设置功能，包括：
自动关机、背光、手电筒
3. 其它

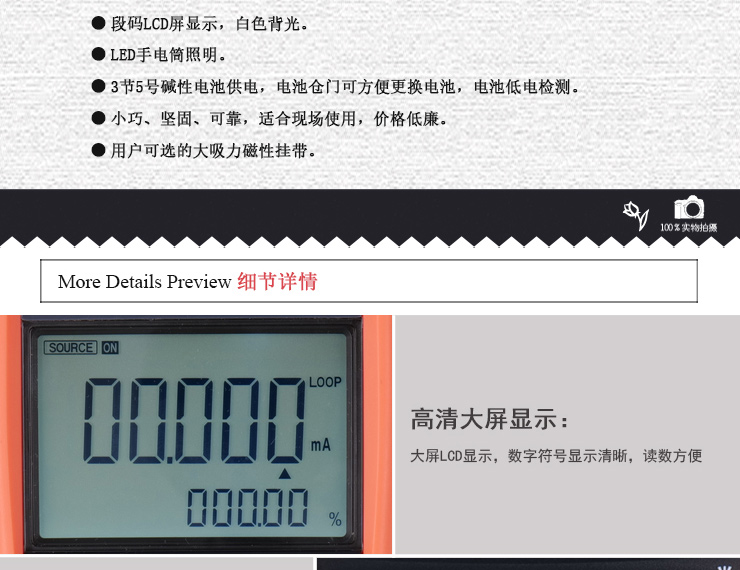

* 段码LCD屏显示，白色背光。

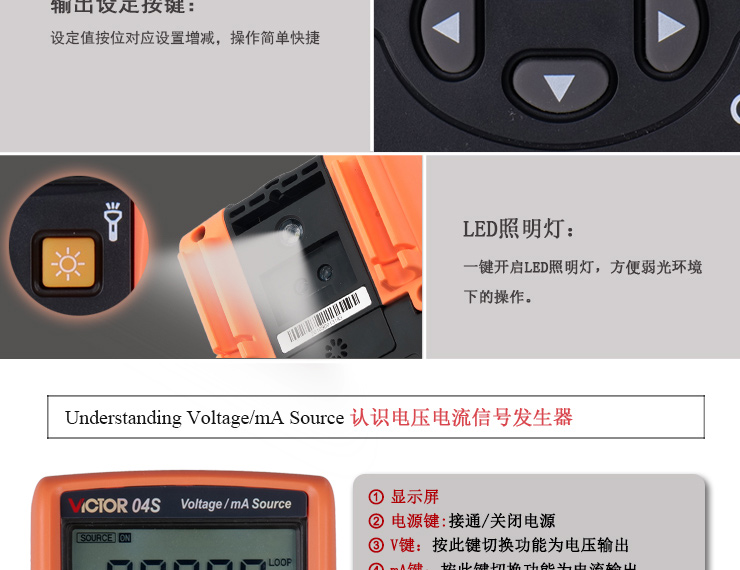

* LED手电筒照明。

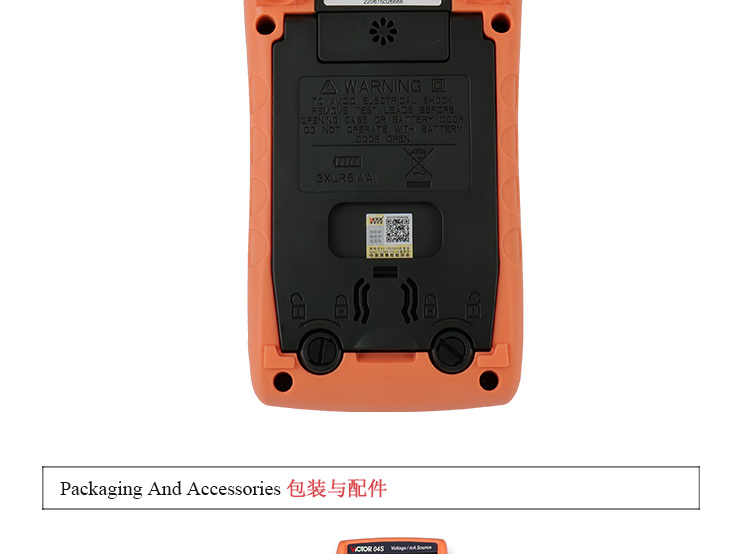

* 3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
* 小巧、坚固、可靠，适合现场使用，价格低廉。
* 用户可选的大吸力磁性挂带。
二、 产品基本功能及性能（技术指标）
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
|
输出功能 |
量程 |
输出范围 |
分辨力 |
准确度 |
备注 |
直流电压
DCV |
10V |
-1.000V～11.000V |
0.001V |
0.05%+2mV |
最大输出电流5mA |
直流电流
DCI |
30mA |
0.000mA~30.000mA |
0.001mA |
0.05%+4uA |
在20 mA时，最大负载1000Ω电阻
模拟变送器时，外部回路供电5～28V |
其它特性：
* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 输出端最大施加电压：约30Vpk ；输出端最大施加电流：约25mA
* 负载特性：容性负载≥0.01uF （DCV/OHM/TC/RTD/FREQ）；感性负载≥0.01uF 100uH（DCA）
输出负载影响 DCmV（0.001%满刻度+ 1 nV）/ mA ； DCV（0.001%满刻度+ 1 nV）/ mA
* 内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
* 温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃或>28℃）
* 系数：0.1 × 基本精度 / ℃ （温度范围<18℃或>28℃）
三、 产品一般特性
* 工作温度及湿度：0 to 50ºC ≤80%RH 无凝露；40 to 50ºC ≤70%RH。
* 储存温度及湿度：-25 to 60ºC ≤90%RH无凝露。
* 电气安全：EN61010-1：2001
耐电压：端子和外壳之间 AC3540V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
* 电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
* 防护等级IP40。
* 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
* CE认证。
* 质量标准：依照TUV ISO 9001 开发、设计和制造。
* 校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于30分钟
* 仪表显示及按键
段码LCD 显示，白色背光

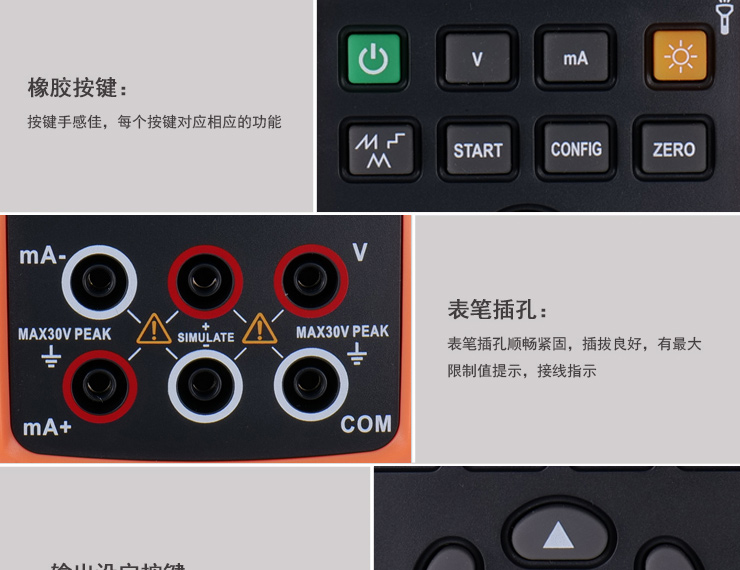

采用矽橡胶按键
* 仪表供电
3节5号碱性电池供电
