产品名称：VICTOR 79A+过程万用表
- 概况与特性
- 技术指标

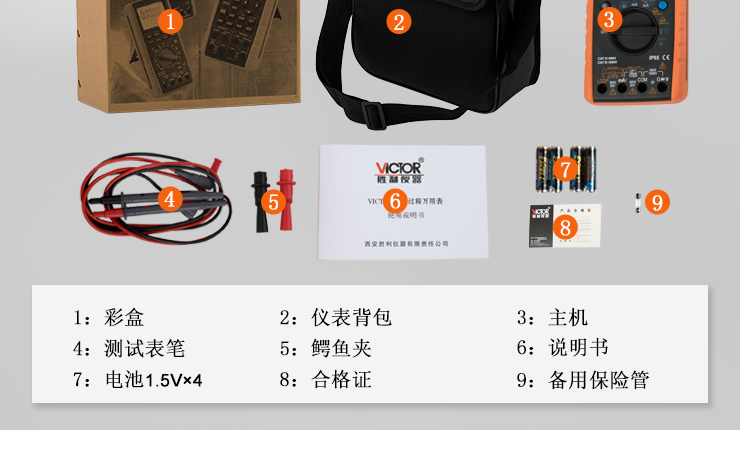

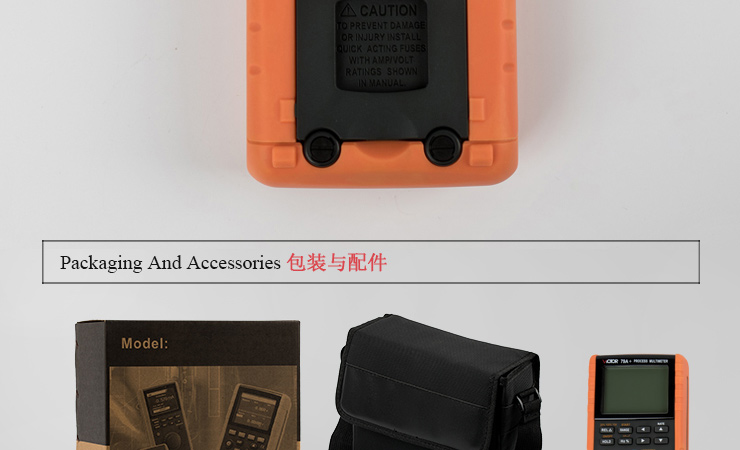

- 附件及选件
- 资料
| VICTOR 79A+过程万用表 有如下改进 | |||
| 功能 | VICTOR 79A | VICTOR 79A+ | |
| 测量 | 显示位数 | 4位（5500字） | 5位（55000字） |
| 精度 | 0.1% | 0.05% | |
| 热电偶/热电阻分辨率 | 1℃ | 0.1℃ | |
| 热电阻分度号 | Pt100/Cu50 | Pt100/Cu50/Pt1000 | |
| VFC功能 | 无 | 有 | |
| 输出 | 电阻量程 | 400Ω | 400Ω/4K |
| 热电阻分度号 | Pt100/Cu50 | Pt100/Cu50/Pt1000 | |

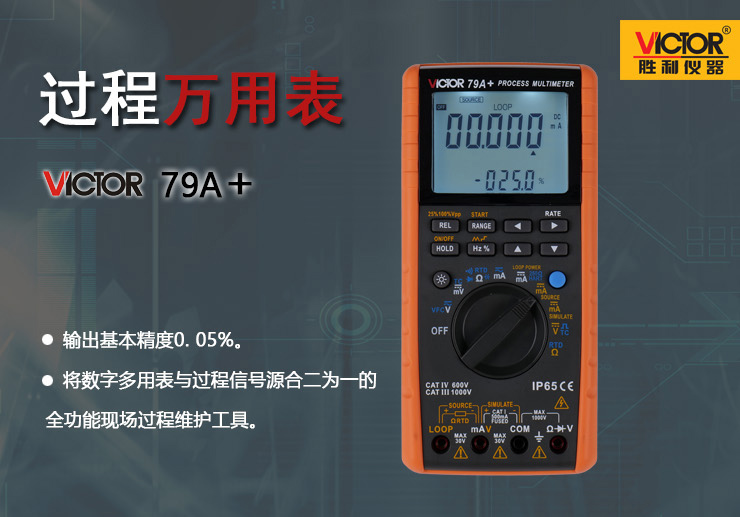

VICTOR 79A+过程万用表是一款将数字多用表与过程信号源合二为一的现场过程维护工具

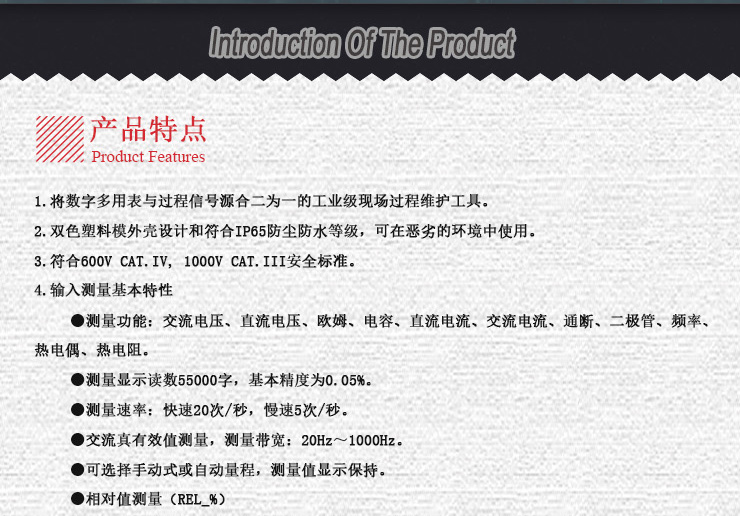

一、 产品基本特性
1. 将数字多用表与过程信号源合二为一的工业级现场过程维护工具。

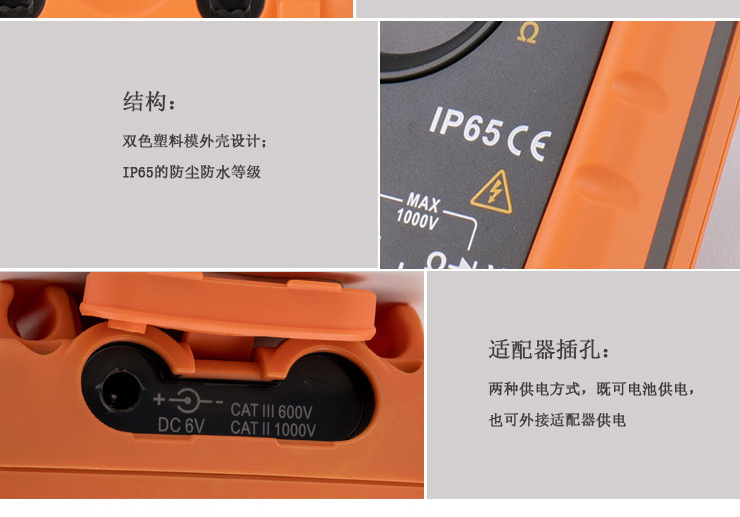

2. 双色塑料模外壳设计和符合IP65防尘防水等级，可在恶劣的环境中使用。

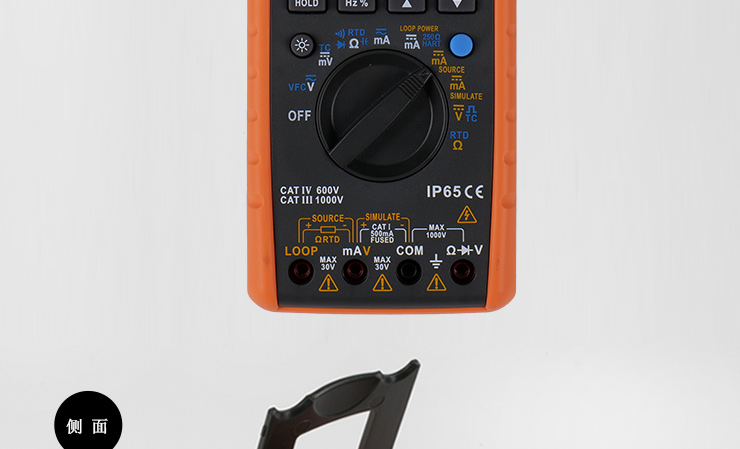

3. 符合600V CAT.IV, 1000V CAT.III安全标准。
4. 输入测量基本特性
l 测量功能：交流电压、直流电压、欧姆、电容、直流电流、交流电流、通断、二极管、频率、热电偶、热电阻。
l 测量显示读数55000字，基本精度为0.05%。
l 测量速率：快速20次/秒，慢速5次/秒。
l 交流真有效值测量，测量带宽：20Hz～1000Hz。
l 可选择手动式或自动量程，测量值显示保持。
l 相对值测量（REL_%）

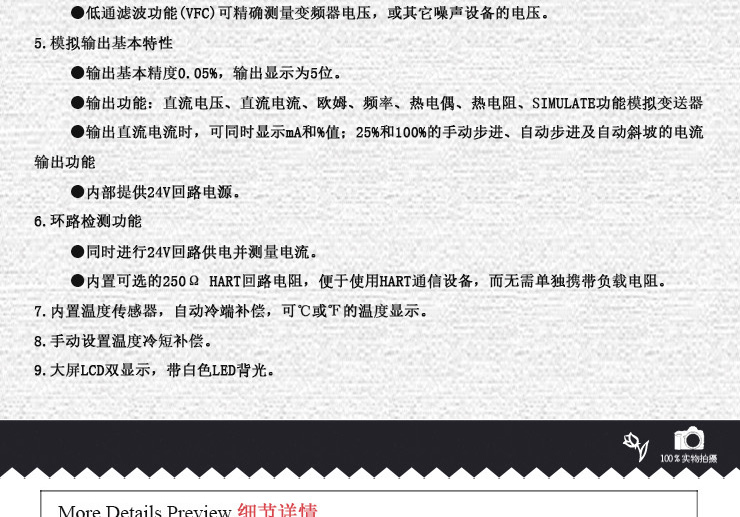

l 低通滤波功能(VFC)可精确测量变频器电压，或其它噪声设备的电压。
5. 模拟输出基本特性
l 输出基本精度0.05%，输出显示为5位。
l 输出功能：直流电压、直流电流、欧姆、频率、热电偶、热电阻、SIMULATE功能模拟变送器
l 输出直流电流时，可同时显示mA和%值；25%和100%的手动步进、自动步进及自动斜坡的电流输出功能
l 内部提供24V回路电源。
6. 环路检测功能
l 同时进行24V回路供电并测量电流。
l 内置可选的250Ω HART回路电阻，便于使用HART通信设备，而无需单独携带负载电阻。
7. 内置温度传感器，自动冷端补偿，可℃或℉的温度显示。
8. 手动设置温度冷短补偿。

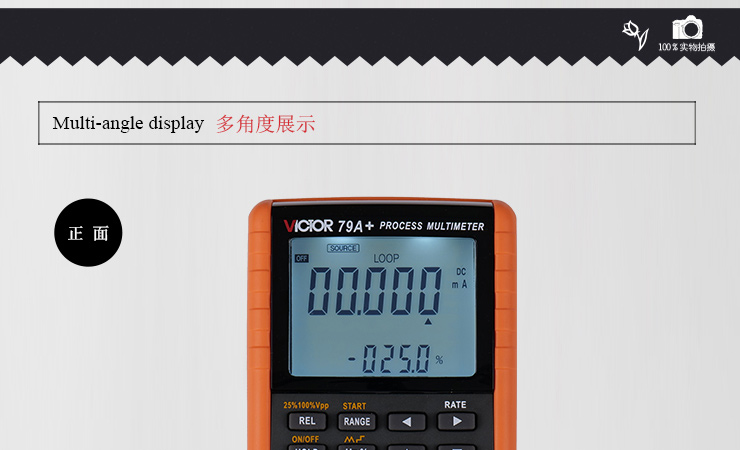

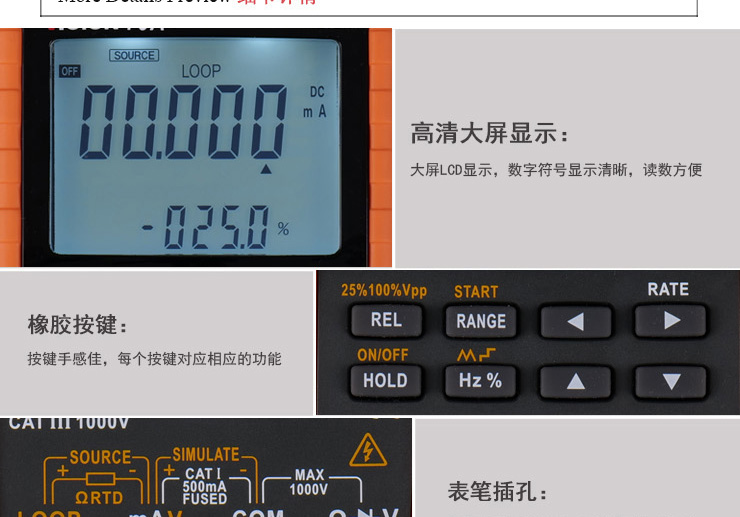

9. 大屏LCD双显示，带白色LED背光。

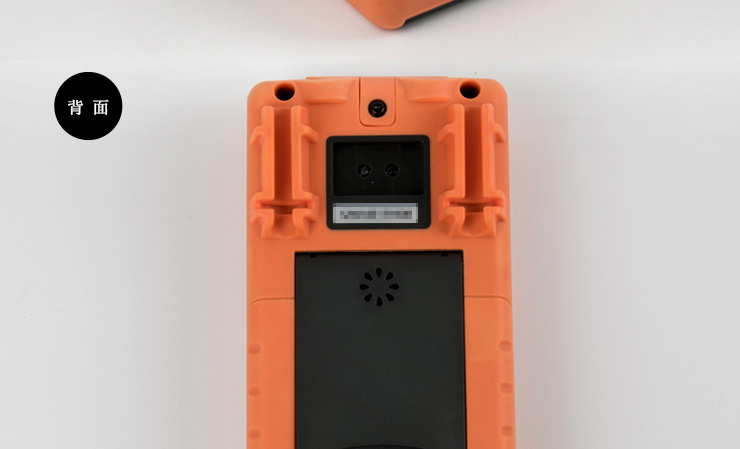

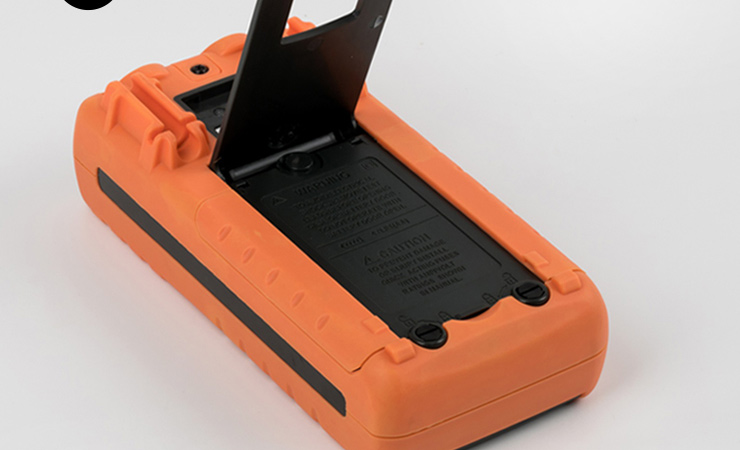

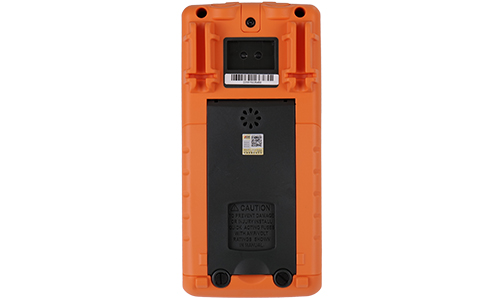

10. 电池仓门可方便更换电池和保险丝。
11. 其它功能：自动电源关闭、自动背光关闭、低电检测、温度单位设置等。
二、 产品基本功能及性能（技术指标）
输入测量功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
|
测量功能 |
量程 |
测量范围 |
分辨力 |
精 度 |
说 明 |
|
|
直流电压
DCV |
50mV |
-55.000mV～55.000mV |
0.001mV |
0.1%+10 |
输入电阻：100MΩ |
|
|
500mV |
-550.00mV～550.00mV |
0.01mV |
0.05%+5 |
|||
|
5V |
-5.5000V～5.5000V |
0.0001V |
0.05%+5 |
输入电阻：10MΩ |
||
|
50V |
-55.000V～55.000V |
0.001V |
0.05%+5 |
|||
|
500V |
-550.00V～550.00V |
0.01V |
0.1%+5 |
|||
|
1000V |
-1000.0V～1000.0V |
0.1V |
0.1%+5 |
|||
|
交流电压
ACV |
5V |
0～5.5000V |
0.0001V |
0.5%+4(<400Hz）
5%+4(>400Hz） |
输入电阻：
10MΩ <100pF
20Hz～1kHz
10%～110%量程 |
|
|
50V |
0～55.000V |
0.001V |
0.5%+4 |
|||
|
500V |
0～550.00V |
0.01V |
0.5%+4 |
|||
|
1000V |
0～760.0V |
0.1V |
0.5%+4 |
|||
|
交流电压
VFC |
500V |
0～550.00V |
0.01V |
4%+60 |
20Hz～200Hz
|
|
|
欧姆
OHM |
500Ω |
0～550.00Ω |
0.01Ω |
0.05%+10 |
测试电流：＜0.8mA
开路电压：＜2.5V |
|
|
5kΩ |
0～5.5000kΩ |
0.0001kΩ |
0.05%+5 |
|||
|
50kΩ |
0～55.000kΩ |
0.001kΩ |
0.05%+5 |
|||
|
500kΩ |
0～550.00kΩ |
0.01kΩ |
0.05%+5 |
|||
|
5MΩ |
0～5.5000MΩ |
0.0001MΩ |
0.2%+5 |
|||
|
50MΩ |
0～55.000MΩ |
0.001MΩ |
1%+10 |
|||
|
直流电流
DCI |
50mA |
-55.000mA～55.000mA |
0.001mA |
0.1%+5 |
Voltage Drop
＜1.8 mV/mA
响应时间：≤1S |
|
|
500mA |
-500.00mA～500.00mA |
0.01mA |
0.1%+5 |
|||
|
交流电流
ACI |
50mA |
0.000mA～55.000mA |
0.001mA |
0.15%+20 |
Voltage Drop
＜1.8 mV/mA
响应时间：≤3S |
|
|
500mA |
0.00mA～500.00mA |
0.01mA |
0.15%+10 |
|||
|
频率
FREQ |
10Hz |
0～9.9999Hz |
0.0001Hz |
0.02%+4 |
|
|
|
100Hz |
0～99.999Hz |
0.001Hz |
0.02%+4 |
|
||
|
1000Hz |
0～999.99Hz |
0.01Hz |
0.02%+4 |
|
||
|
10kHz |
0～5.0000kHz |
0.0001kHz |
0.02%+4 |
|
||
|
占空比
DUTY |
|
1%～99% |
0.1% |
1% |
|
|
|
二极管
DIODE |
2V |
|
0.0001V |
0.5%+10 |
|
|
|
通断测试
COUNT |
500Ω |
0～550.0Ω |
0.1Ω |
≤100ΩBB |
|
|
|
热电偶
TC |
R |
0°C～1760°C |
1°C |
0～500℃
500～1760℃ |
2.5℃
2℃ |
采用ITS-90温标
精度中不包含冷端补偿的误差
精度中不包括热电势的影响 |
|
S |
0°C～1760°C |
|||||
|
B |
600°C～1800°C |
600～800℃
800～1000℃
1000～1820℃ |
2.2℃
1.8℃
1.4℃ |
|||
|
K |
-200°C～1350°C |
0.1°C |
-200.0～0.0℃
0.0～1350.0℃ |
1.2℃
0.8℃ |
||
|
E |
-200°C～700°C |
-200.0℃～0.0℃
0.0～1000.0℃ |
1.5℃
0.9℃ |
|||
|
J |
-200°C～950°C |
-200.0～0.0℃
0.0～950.0℃ |
1.0℃
0.7℃ |
|||
|
T |
-200°C～400°C |
-200.0～0.0℃
0.0～400.0℃ |
1.0℃
0.7℃ |
|||
|
N |
-200°C～1300°C |
-200.0～0.0℃
0.0～1300.0℃ |
1.5℃
0.9℃ |
|||
|
热电阻
RTD |
Cu50 |
-50°C～150°C |
0.1°C |
0.7℃ |
采用Pt-385温标
测量电流：约0.8mA/0.08mA
开路电压；约2 V
精度中不包括引线电阻 |
|
|
Pt100 |
-200°C～850°C |
-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃ |
0.5℃
0.7℃
0.8℃ |
|||
|
Pt1000 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.3℃
0.5℃
0.7℃ |
|||
|
CAP
电容 |
10nF |
0～11.00nF |
0.01nF |
5%+50 |
|
|
|
100nF |
0～110.0nF |
0.1nF |
5%+5 |
|||
|
1000nF |
0～1100nF |
1nF |
5%+5 |
|||
|
10µF |
0～11.00µF |
0.01uF |
5%+5 |
|||
|
100µF |
0～110.0µF |
0.1uF |
5%+5 |
|||
|
1000µF |
0～1100µF |
1uF |
5%+50 |
|||
其它特性
l 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
l 输入端最大施加电压：1000V AC。

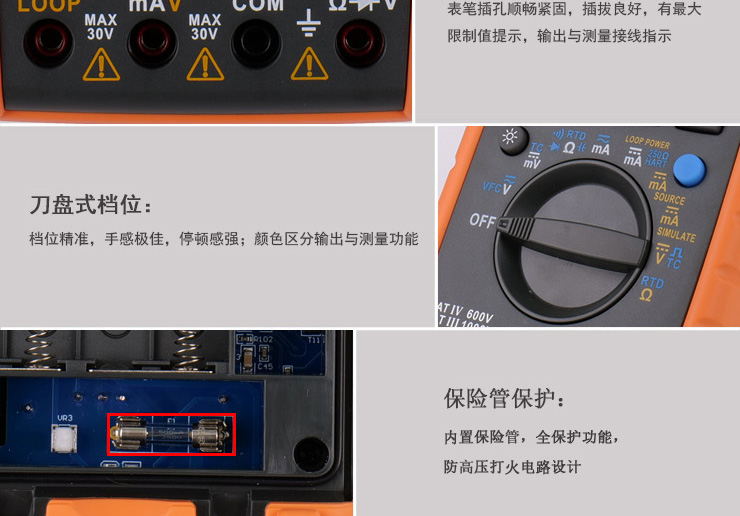

电流输入保护：500mA保险丝/250V Fast FUSE。
l 输入共模抑制：50Hz /60 Hz > 80分贝。
输入串模抑制：50Hz /60 Hz > 40分贝。
l OHM测量
相对湿度≥70% 电阻的测量精度：1%（1MΩ）、3%（10MΩ）
l FREQ测量
≤3Hz的输入读数为0
FREQ灵敏度：电压信号、电流信号
l 内部温度补偿传感器，测温范围：-10～50°C，补偿误差£±2℃，补偿时间为每10秒1次。
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
|
功能 |
量程 |
输出设定范围 |
分辨力 |
准确度 |
备 注 |
|
|
直流电压
DCV |
100mV |
-10.00～110.00mV |
10μV |
0.05%+3 |
最大输出电流0.5mA |
|
|
1V |
-0.1000～1.1000V |
100μV |
0.05%+3 |
最大输出电流2mA |
||
|
10V |
-1.000～11.000V |
1mV |
0.05%+2 |
最大输出电流5mA |
||
|
直流电流
DCI |
30mA |
0.000～33.000mA |
1uA |
0.05%+4 |
20mA最大负载1kΩ
30mA最大负载600Ω |
|
|
模拟变送器
SIMULATE |
-30mA |
0.000～-33.000mA |
1uA |
|||
|
回路电源
LOOP |
24V |
|
|
±10% |
最大输出电流35mA |
|
|
欧姆
OHM |
400Ω |
0~400.0Ω |
0.1Ω |
0.05%+2 |
激励电流为±0.1～5mA
激励电流为±0.1～0.5mA时，加0.1Ω附加误差
精度中不包含引线电阻 |
|
|
4kΩ |
0~4.000kΩ |
1Ω |
0.05%+2 |
|||
|
热电偶
TC |
R |
0°C～1767°C |
1°C |
0～100℃
100～1767℃ |
1.5℃
1.2℃ |
采用ITS-90温标
精度中不包含冷端补偿的误差 |
|
S |
0°C～1767°C |
|||||
|
B |
600°C～1820°C |
600～800℃
800～1820℃ |
1.5℃
1.1℃ |
|||
|
K |
-200.0°C～1372.0°C |
0.1°C |
-200.0～-100.0℃
-100.0～400.0℃
400.0～1200.0℃
1200.0～1372.0℃ |
0.6℃
0.5℃
0.7℃
0.9℃ |
||
|
E |
-200.0°C～1000.0°C |
-200.0～-100.0℃
-100.0～600.0℃
600.0～1000.0℃ |
0.6℃
0.5℃
0.4℃ |
|||
|
J |
-200.0°C～1200.0°C |
-200.0～-100.0℃
-100.0～800.0℃
800.0～1200.0℃ |
0.6℃
0.5℃
0.7℃ |
|||
|
T |
-250.0°C～400.0°C |
-250.0～400.0℃ |
0.6℃ |
|||
|
N |
-200.0°C～1300.0°C |
-200.0～-100.0℃
-100.0～900.0℃
900.0～1300.0℃ |
1.0℃
0.7℃
0.8℃ |
|||
|
热电阻
RTD |
PT100 |
-0200.0～0850.0 |
0.1°C |
-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃ |
0.3℃
0.5℃
0.8℃ |
采用Pt（385）温标
激励电流为±0.1～±5mA
最大输出电压 2V
激励电流为±0.1～0.5mA时，加0.1Ω附加误差
精度不包含引线电阻
精度中不包括热电势的影响
支持脉冲变送器和脉冲时间短至 10ms 的 PLC |
|
Pt1000 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.2℃
0.5℃
0.7℃ |
|||
|
Cu50 |
-050.0～150.0 |
0.6℃ |
||||
|
频率
FREQ |
100Hz |
1.0Hz～110.0Hz |
0.1Hz |
0.05%+2 |
矩形波50%占空比
1～11Vp-p |
|
|
1kHz |
0.100kHz～1.100kHz |
1Hz |
||||
|
5kHz |
1.00kHz～6.00kHz |
10Hz |
||||
|
10kHz |
6.0kHz～11.0kHz |
100Hz |
||||
其它特性
l 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
l 输出端最大施加电压：约32Vpk；输出端最大施加电流：约25mA
l 输出端保护：500mA/250V Fast FUSE。
l 负载特性：容性负载≥0.01uF 。
l 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃ 或 >28℃）
