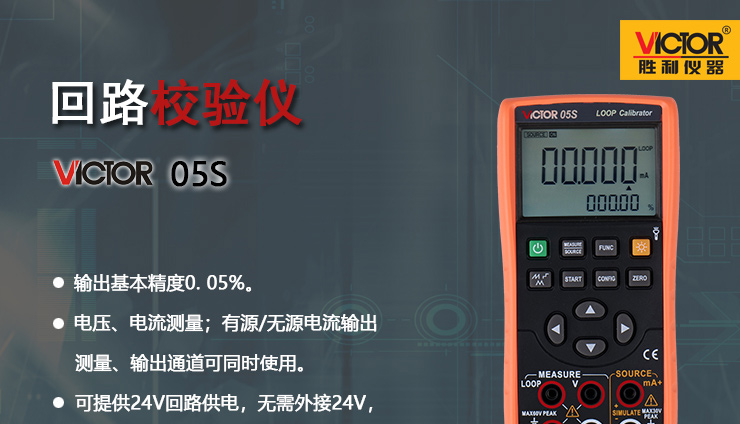

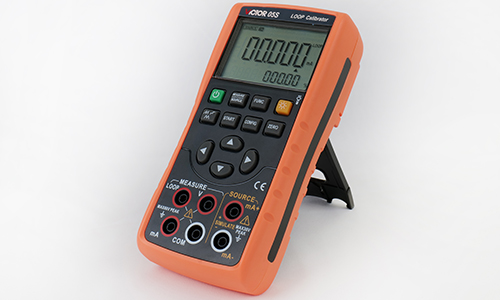

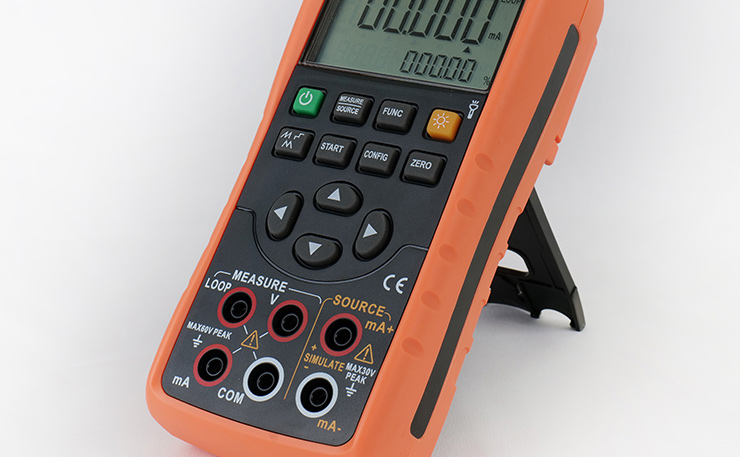

VICTOR 05S回路校验仪
一、 产品基本特性

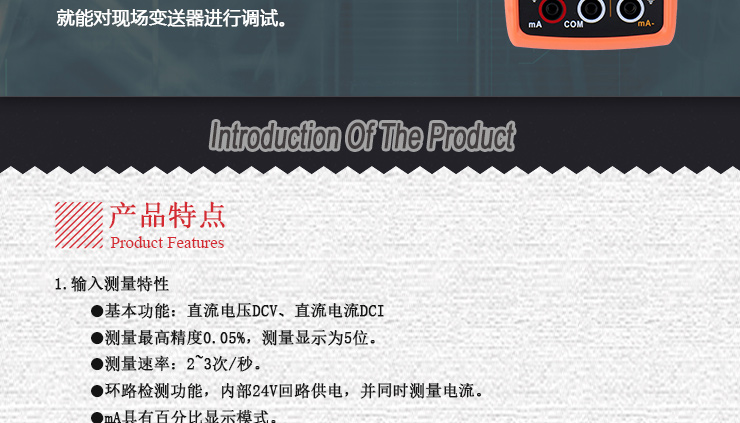

1. 输入测量特性
l 基本功能
直流电压DCV、直流电流DCI
l 测量最高精度0.05%，测量显示为5位。
l 测量速率：2~3次/秒。
l 环路检测功能，内部24V回路供电，并同时测量电流。
l mA具有百分比显示模式。

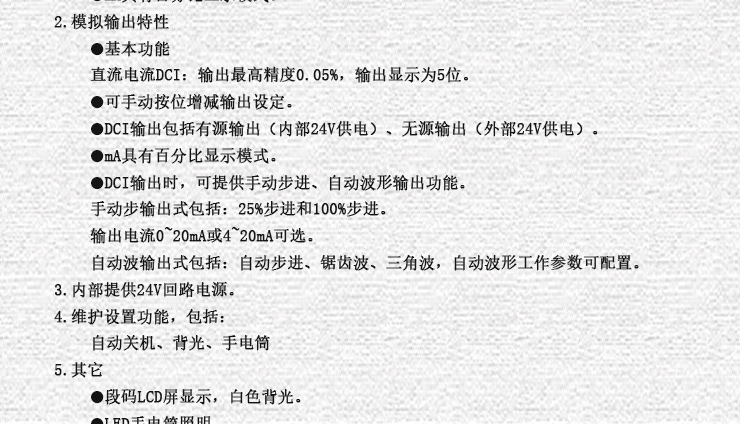

2. 模拟输出特性
l 基本功能
直流电流DCI
输出最高精度0.05%，输出显示为5位。

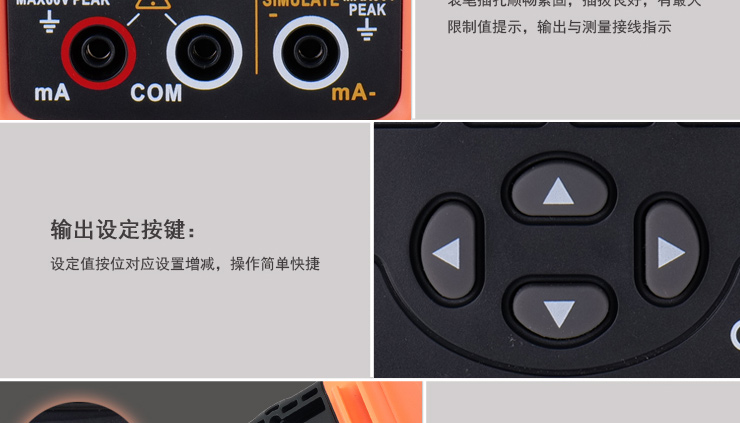

l 可手动按位增减输出设定。
l DCI输出包括有源输出（内部24V供电）、无源输出（外部24V供电）。
l mA具有百分比显示模式。
l DCI输出时，可提供手动步进、自动波形输出功能。
手动步输出式包括：25%步进和100%步进。
输出电流0~20mA或4~20mA可选。
自动波输出式包括：自动步进、锯齿波、三角波，自动波形工作参数可配置。
3. 内部提供24V回路电源。
4. 维护设置功能，包括：
自动关机、背光、手电筒
5. 其它

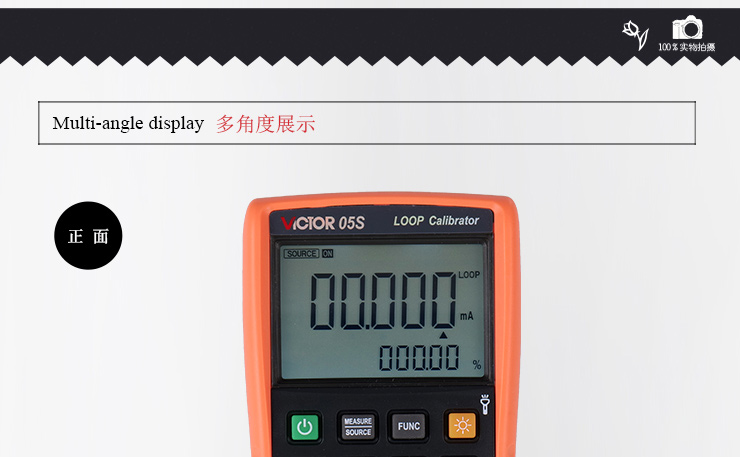

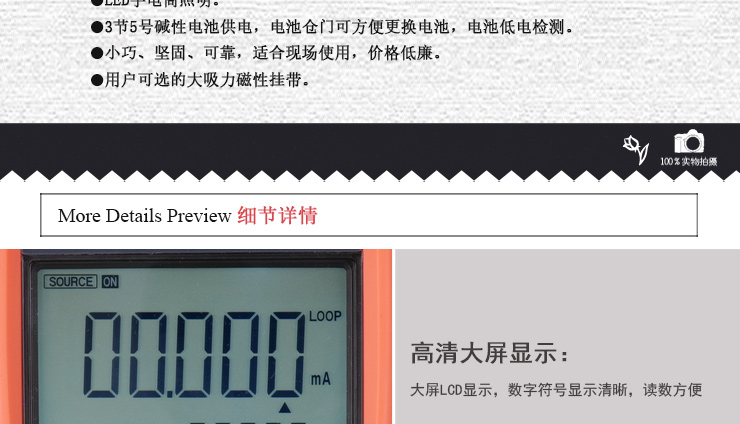

l 段码LCD屏显示，白色背光。

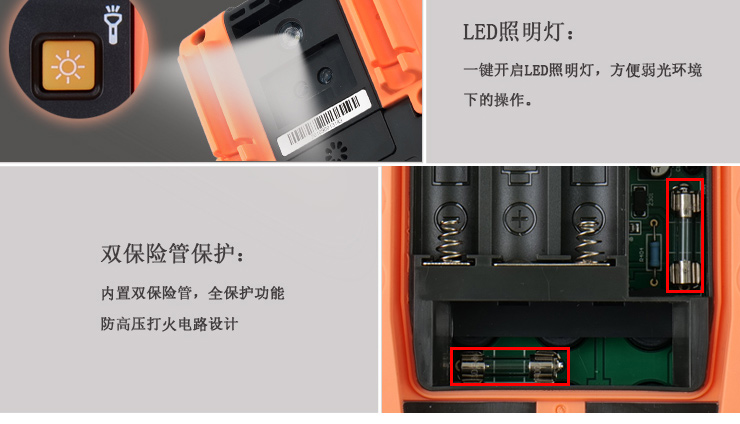

l LED手电筒照明。

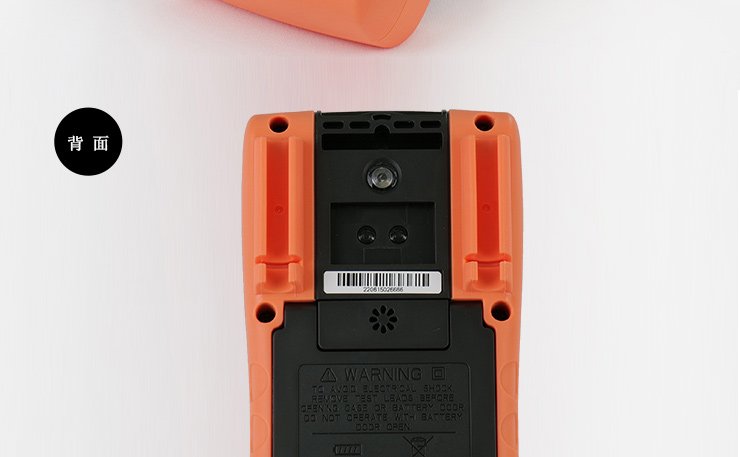

l 3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
l 小巧、坚固、可靠，适合现场使用，价格低廉。
l 用户可选的大吸力磁性挂带。
二、 产品基本功能及性能（技术指标）
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
|
输出功能
|
量程
|
输出范围
|
分辨力
|
准确度
|
备注
|
|
直流电流
DCI
|
30mA
|
0.000mA~30.000mA
|
0.001mA
|
0.05%+4uA
|
在20 mA时，最大负载1000Ω电阻
模拟变送器时，外部回路供电5～28V
|
其它特性：
l 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
l 输出端最大施加电压：约30Vpk；输出端最大施加电流：约25mA
l 内部温度补偿传感器RJC，测温范围 -10～50(C。在18 to 28°C的测温精度 ±0.5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
l 温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃或>28℃）
输入测量功能[适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
|
测量功能
|
量程
|
测量范围
|
分辨力
|
准确度
|
备注
|
|
直流电压
DCV
|
35V
|
-35.000V～35.000V
|
0.001V
|
0.02%+2mV
|
输入电阻：约1MΩ
|
|
直流电流
DCI
|
30mA
|
-35.000mA~35.000mA
|
0.001mA
|
0.02%+4uA
|
分流电阻：约10Ω
输入电阻：约20Ω
|
|
回路供电
LOOP
|
24 V
|
|
|
10%
|
短路保护
最大电流：22 mA
最大输入电压：60 V 直流
|
其它特性：
l 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
l 显示刷新速率：2~3次/秒。
l 输入端最大施加电压：60Vpk ；输入端最大施加电流：50mA。
l 电流输入保护：100mA/250V Fast FUSE
l 输入共模抑制：50Hz/60Hz> 120分贝；输入串模抑制：50Hz/60 Hz> 60分贝
l 内部温度补偿传感器RJC，测温范围 -10～50(C。在18 to 28°C的测温精度 ±0.5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
l 温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃或>28℃）
