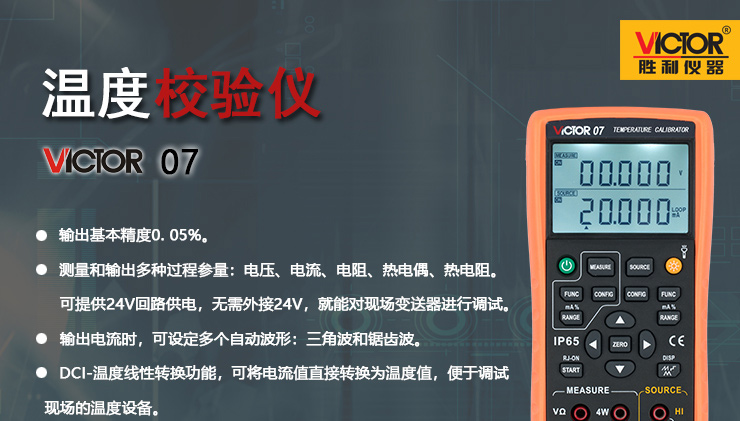

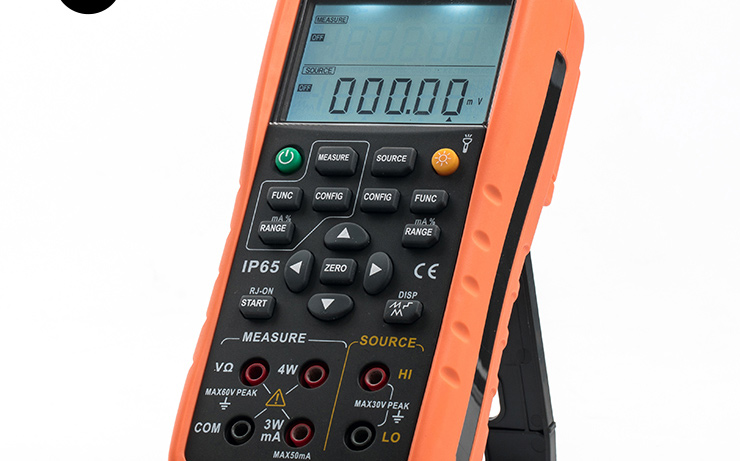

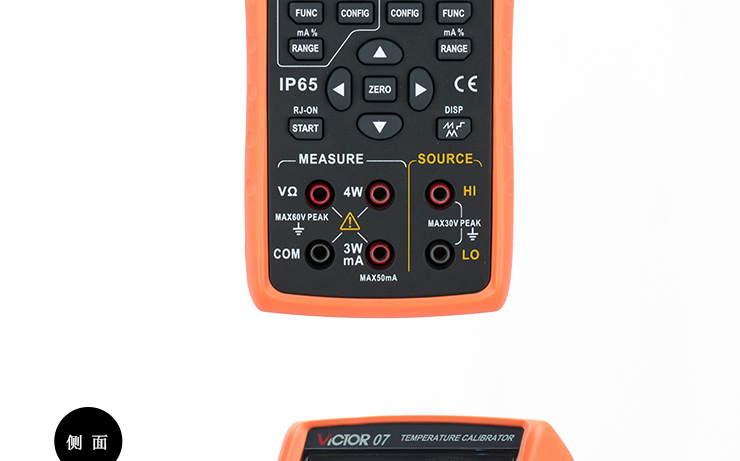

温度校验仪VICTOR 07是针对现场回路调试设计的一款便携式设备。它可提供24V回路供电，并测量回路电流，便于对现场变送器的调试；有源/无源的电流输出功能，便于PLC、DCS等系统的调试。温度校验仪VICTOR 07在石油化工、生物制药、工业自动化、大专院校和科研机构等领域的得到了广泛的应用。

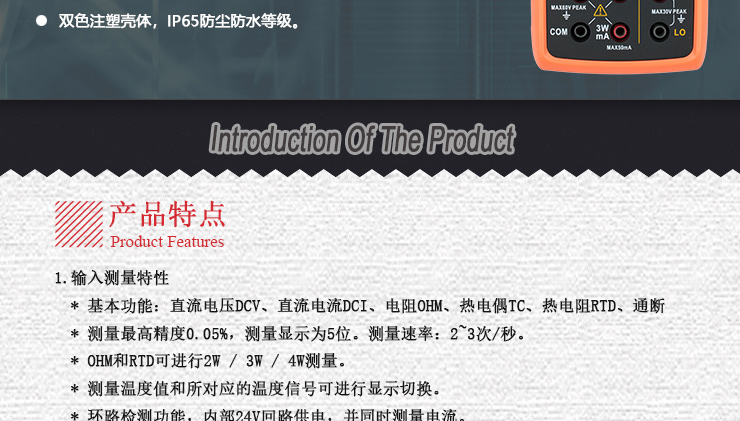

一、产品基本特性
1. 输入测量特性

* 基本功能
直流电压DCV、直流电流DCI、电阻OHM
热电偶TC、热电阻RTD、通断
* 测量最高精度0.05%，测量显示为5位。
* 测量速率：2~3次/秒。
* OHM和RTD可进行2W / 3W / 4W测量。
* 测量温度值和所对应的温度信号可进行显示切换。
* 环路检测功能，内部24V回路供电，并同时测量电流。
* mA具有百分比显示模式。

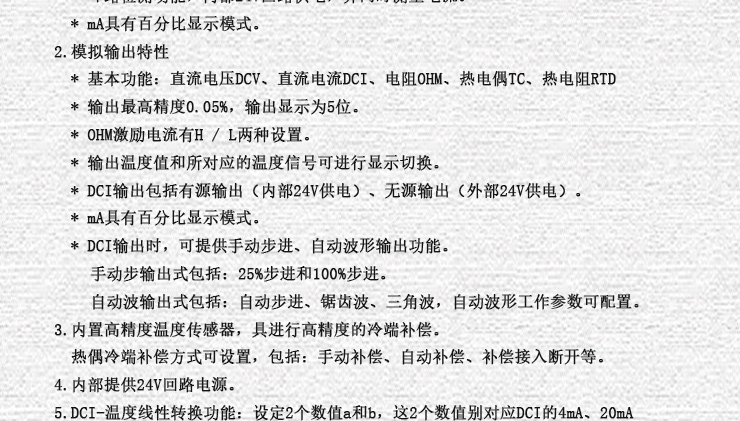

2. 模拟输出特性

* 基本功能
直流电压DCV、直流电流DCI、电阻OHM
热电偶TC、热电阻RTD
* 输出最高精度0.05%，输出显示为5位。

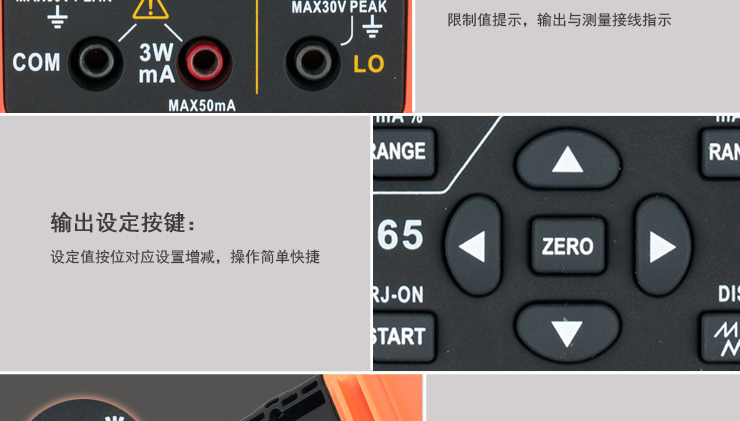

* 可手动按位增减输出设定。
* OHM激励电流有H / L两种设置。
* 输出温度值和所对应的温度信号可进行显示切换。
* DCI输出包括有源输出（内部24V供电）、无源输出（外部24V供电）。
* mA具有百分比显示模式。
* DCI输出时，可提供手动步进、自动波形输出功能。
手动步输出式包括：25%步进和100%步进。
自动波输出式包括：自动步进、锯齿波、三角波，自动波形工作参数可配置。

3. 内置高精度温度传感器，具进行高精度的冷端补偿。

热偶冷端补偿方式可设置，包括：手动补偿、自动补偿、补偿接入断开等。

4. 内部提供24V回路电源。
5. DCI-温度线性转换功能

线性转换功能描述：
设定2个数值a和b，这2个数值别对应DCI的4mA、20mA。
线性改变数值c（a<c<b或a>c>b），DCI输出在4~20mA内呈线性变化。
例如 0.0℃对应4mA，1000.0℃对应20mA，则500.0℃对应输出电流12mA。
注意：这个数为温度量纲数值，有℃ 、℉单位。

6. 允许同时进行测量和输出过程信号，以及同时显示输入测量值和输出设定置。
7. 维护设置功能，包括：

自动关机、自动背光、手电筒、蜂鸣器等

8. 其它

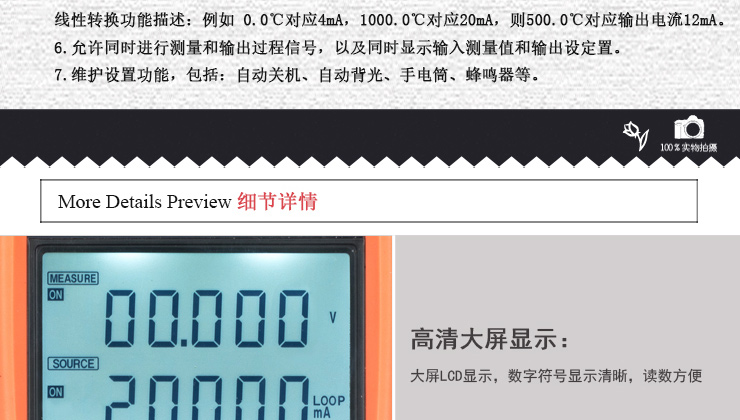

* 段码LCD屏显示，白色背光。

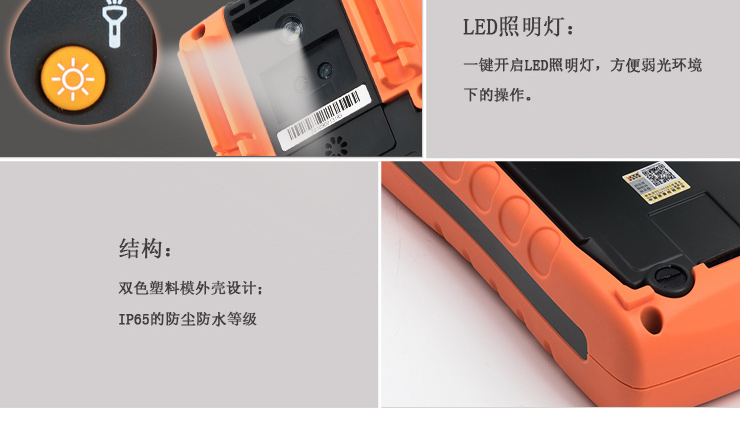

* LED手电筒照明。

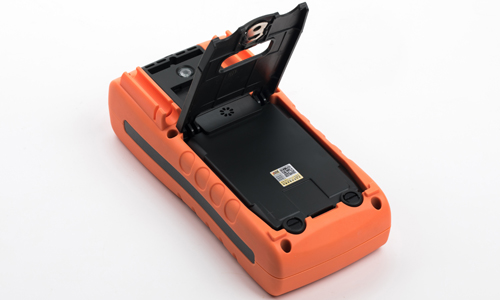

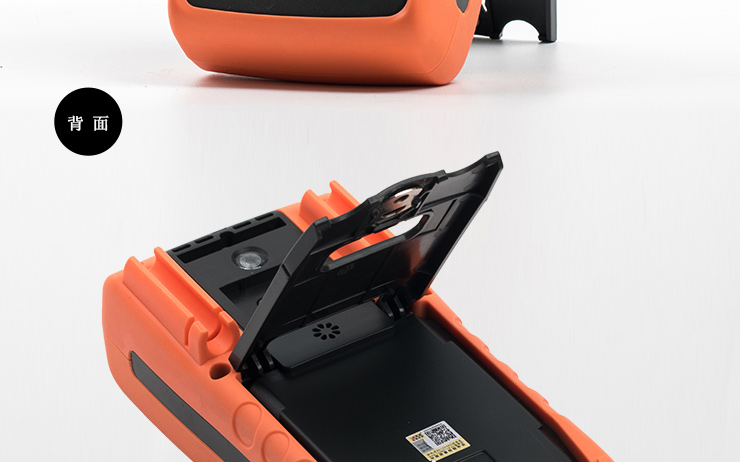

* 3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
* 小巧、坚固、可靠，适合现场使用。
* 用户可选配大吸力磁性挂带。

功能图解:

输入功能输出功能	DCV	DCI	OHM	mA TEMP	TC	RTD
DCV	●	●	●	●	●	●
DCI	●	●	●	●	●	●
OHM	●	●	x	●	●	x
mA TEMP	●	●	●	x	x	x
TC	●	●	●	x	x	x
RTD	●	●	x	x	x	x

二、产品基本功能及性能（技术指标）
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]

输出功能	量程	输出范围	分辨力	准确度		备注
直流电压 DCV	100mV	-10.00mV~110.00mV	0.01mV	0.05%+0.03mV		最大输出电流：0.5mA
	1V	-0.1000V~1.1000V	0.0001V	0.05%+0.3mV		最大输出电流2mA
	10V	-1.000V～11.000V	0.001V	0.05%+2mV		最大输出电流5mA
直流电流 DCI	20mA	0.000mA~22.000mA	0.001mA	0.05%+4uA		在20 mA时，最大负载1000Ω电阻模拟变送器时，外部回路供电5～28V
欧姆 OHM	400Ω	0~400.0Ω	0.1Ω	0.05%+0.2Ω		激励电流为±0.1～±5mA 最大输出电压 2V 激励电流为±0.1～0.5mA时，加0.1Ω附加误差精度不包含引线电阻
欧姆 OHM	4KΩ	0~4.000KΩ	1Ω	0.05%+2Ω
热电偶 TC	R	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃	采用ITS-90温标精度中不包含冷端补偿的误差精度中不包括传感器的不准确性精度中不包括热电势的影响
	S	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃
	K	-200.0°C～1372.0°C	0.1°C	-200.0～-100.0℃ -100.0～400.0℃ 400.0～1200.0℃ 1200.0～1372.0℃	0.6℃ 0.5℃ 0.7℃ 0.9℃
	E	-200.0°C～1000.0°C		-200.0～-100.0℃ -100.0～600.0℃ 600.0～1000.0℃	0.6℃ 0.5℃ 0.4℃
	J	-200.0°C～1200.0°C		-200.0～-100.0℃ -100.0～800.0℃ 800.0～1200.0℃	0.6℃ 0.5℃ 0.7℃
	T	-250.0°C～400.0°C		-250.0～400.0℃	0.6℃
	N	-200.0°C～1300.0°C		-200.0～-100.0℃ -100.0～900.0℃ 900.0～1300.0℃	1.0℃ 0.7℃ 0.8℃
	B	600°C～1820°C	1°C	600～800℃ 800～1820℃	1.5℃ 1.1℃
	A	0°C～2500°C	1°C
	C	0°C～2310°C	1°C
	D	0°C～2310°C	1°C
热电阻 RTD	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃	0.3℃ 0.5℃ 0.8℃	采用Pt（385）温标激励电流为±0.1～±5mA 最大输出电压 2V 激励电流为±0.1～0.5mA时，加0.1Ω附加误差精度不包含引线电阻精度中不包括热电势的影响
	Pt200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	Pt500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	Pt1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.2℃ 0.5℃ 0.7℃
	Cu50	-50.0°C～150.0°C		0.6℃

其它特性：
* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 输出端最大施加电压：约32Vpk   ；输出端最大施加电流：约25mA
* 负载特性：容性负载≥0.01uF （DCV/OHM/TC/RTD/FREQ）；感性负载≥0.01uF 100uH（DCA）
输出负载影响  DCmV（0.001%满刻度+ 1 nV）/ mA  ； DCV（0.001%满刻度+ 1 nV）/ mA
* 内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
* 温度系数：0.1 × 基本精度 / ℃   （温度范围<18℃或>28℃）

输入测量功能[适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]

测量功能	量程	测量范围	分辨力	准确度		备注
直流电压 DCV	100mV	-110.000mV~110.000mV	0.001mV	0.05%+0.03mV		输入电阻：约1MΩ
	1V	-1.1000V~1.1000V	0.0001V	0.05%+0.3mV
	35V	-35.000V～35.000V	0.001V	0.02%+2mV
直流电流 DCI	30mA	-35.000mA~35.000mA	0.001mA	0.02%+4uA		分流电阻：约10Ω 输入电阻：约20Ω
电阻 OHM	500Ω	0~550.00Ω	0.01Ω	0.05%+0.2Ω		2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 测量精度中不包含引线电阻
电阻 OHM	5KΩ	0~5.5000KΩ	0.0001KΩ	0.05%+2Ω		2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 测量精度中不包含引线电阻
热电偶 TC	R	0°C～1767°C	1°C	0～500℃ 500～1767℃	2.5℃ 2℃	采用ITS-90温标精度中不包含冷端补偿的误差精度中不包括传感器的不准确性精度中不包括热电势的影响
	S	0°C～1767°C	1°C	0～500℃ 500～1767℃	2.5℃ 2℃
	K	-100.0°～1372.0°C	0.1°C	-100.0～0.0℃ 0.0～1372.0℃	1.2℃ 0.8℃
	E	-50.0°C～1000.0°C		-50.0℃～0.0℃ 0.0～1000.0℃	0.9℃ 1.5℃
	J	-60.0°C～1200.0°C		-60.0～0.0℃ 0.0～1200.0℃	1.0℃ 0.7℃
	T	-100.0°C～400.0°C		-100.0～0.0℃ 0.0～400.0℃	1.0℃ 0.7℃
	N	-200.0°～1300.0°C		-200.0～0.0℃ 0.0～1300.0℃	1.5℃ 0.9℃
	B	600°C～1820°C	1°C	600～800℃ 800～1000℃ 1000～1820℃	2.2℃ 1.8℃ 1.4℃
	A	0°C～2500°C	1°C
	C	0°C～2310°C	1°C
	D	0°C～2310°C	1°C
热电阻 RTD （4W）	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃	0.5℃ 0.7℃ 0.8℃	采用Pt（385）温标 2W/3W/4W测量 500Ω约1mA激励 5KΩ约0.1mA激励开路电压：约2.5V 精度中不包含2 W/3 W测量引线电阻不匹配引入的误差精度中不包括传感器的不准确性精度中不包括热电势的影响
	Pt200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	Pt500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	Pt1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.3℃ 0.5℃ 0.7℃
	Cu50	-50.0°C～150.0°C		-50.0～150.0℃	0.7℃
通断检测	500Ω	≤50Ω 发声	0.01Ω			约1mA激励
回路供电 LOOP	24 V			10%		短路保护最大电流：22 mA 最大输入电压：60 V 直流

其它特性：
* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 显示刷新速率：2~3次/秒。
* 输入端最大施加电压：50Vpk ；输入端最大施加电流：50mA。
电流输入保护：100mA/250V Fast FUSE
* 输入共模抑制：50Hz /60 Hz > 120分贝；输入串模抑制：50Hz /60 Hz > 60分贝
* 内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
* 温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃或>28℃）

三、产品一般特性
* 工作温度及湿度：0 to 50ºC ≤80%RH 无凝露；40 to 50ºC ≤70%RH。
* 储存温度及湿度：-25 to 60ºC ≤90%RH无凝露。
* 电气安全：EN61010-1：2001
耐电压：端子和外壳之间 AC3540V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
* 电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
* 防护等级IP40。
* 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
* CE认证。
* 质量标准：依照TUV ISO 9001 开发、设计和制造。
* 校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于30分钟

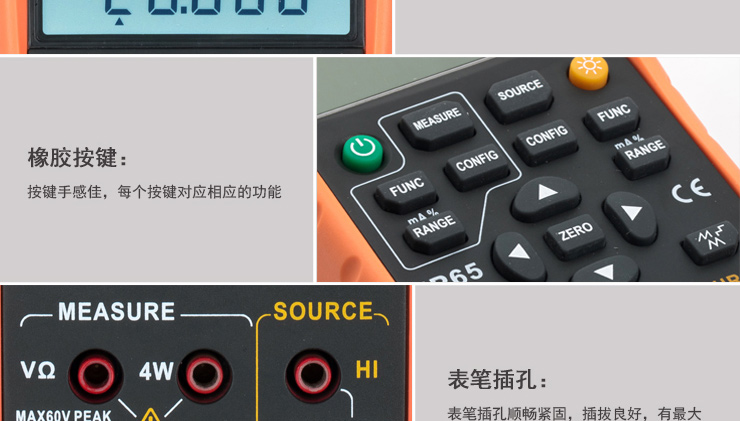

* 仪表显示及按键
段码LCD 显示，白色背光
采用矽橡胶按键
* 仪表供电
3节5号碱性电池供电

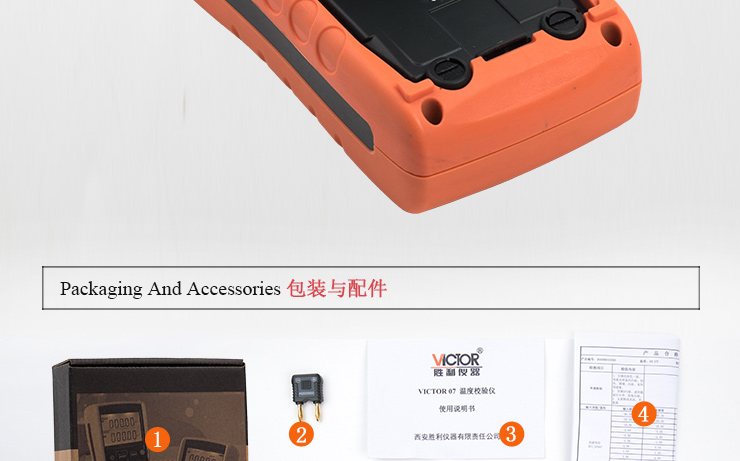

型号名称	描述
H000001	工业测试导线
H200000	热电偶转接头
