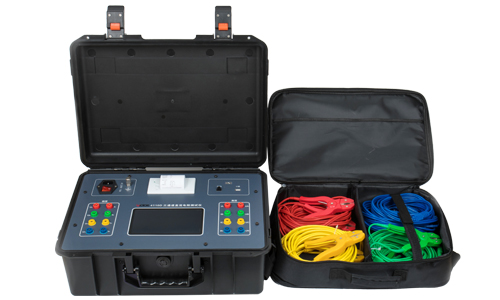

VICTOR 4110D三通道直流电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术,满足二线、三线、四线测试阻抗要求,同时可以测量土壤电阻率,跨步电压,分布电势,接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等,符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。
VICTOR 4110D三通道直流电阻测试仪输出开路额定电压27V,最大短路电流可达20A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值,大屏显示一目了然。同时存储500组数据,电阻测量范围:0.1uΩ~5000Ω。可通过热敏打印机打印,U盘和上位机电脑软件导出测量数据。
量程与精度
测量电流 |
测量范围 |
精度 |
分辨率 |
20A |
0.0001~1.0000mΩ |
±0.2%FS±10dgt |
0.1uΩ |
1.001~10.000mΩ |
±0.2%FS±10dgt |
0.001mΩ |
10.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
10A |
0.0001~1.0000mΩ |
±0.2%FS±10dgt |
0.1uΩ |
1.001~10.000mΩ |
±0.2%FS±10dgt |
0.001mΩ |
10.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
5A |
0.001~10.000mΩ |
±0.2%FS±10dgt |
0.001mΩ |
10.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
1.001~5.000Ω |
±0.2%FS±10dgt |
0.001Ω |
2A |
0.001~10.000mΩ |
±0.2%FS±10dgt |
0.001mΩ |
10.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
1.001~10.000Ω |
±0.2%FS±10dgt |
0.001Ω |
0.5A |
0.01~100.00mΩ |
±0.2%FS±10dgt |
0.01mΩ |
100.1~1000.0mΩ |
±0.2%FS±10dgt |
0.1mΩ |
1.001~10.000Ω |
±0.2%FS±10dgt |
0.001Ω |
10.01~50.00Ω |
±0.2%FS±10dgt |
0.01Ω |
0.2A |
1.001~10.000Ω |
±0.2%FS±10dgt |
0.001Ω |
10.01~100.00Ω |
±0.2%FS±10dgt |
0.01Ω |
100.1~1000.0Ω |
±0.25%FS±15dgt |
0.1Ω |
1001~5000Ω |
±0.3%FS±20dgt |
1Ω |
温度特性:使用温度范围内加上测试精度×0.1/℃。(18℃到28℃以外)
例如8℃时: ±0.2%FS±10dgt(基本精度) + 0.1×10(温差)×(0.2%FS+10dgt)
= ±0.4%FS±20dgt |
技术指标
功 能 |
主要用于测量变压器直流电阻、互感器绕组电阻、地网连接导通性、电缆的导线电阻,开关、接插件、继电器的接触电阻、线圈、电动机、变压器绕组的电阻以及金属铆接电阻,金属构件之间联结电阻测试,低值电阻测试,接触电阻测试等。 |
电阻量程 |
0.1uΩ-5000Ω |
电 源 |
AC 220V 10A (50Hz) |
额定测量功率 |
1200W |
背 光 |
可调节背光亮度 |
测量方式 |
四线测试 |
短路电流输出 |
0.2A、0.5A、2A、5A、10A、20A(6档设置) |
短路最大电流 |
DC 20A±10% |
空载最大电压 |
DC 27V±15% |
显示屏幕 |
7英寸触控彩屏 |
过载保护 |
有 |
自动放电 |
有 |
U盘接口 |
可拷贝保存数据 |
USB接口 |
具有USB接口,可连接上位机查阅数据 |
测量指示 |
测量进度显示,测量实时显示 |
仪表尺寸 |
长宽高:400mm×300mm×210mm |
标准测试线长 |
4条(红色5m,蓝色5m,黄色5m,绿色5m各2条) |
打印 |
内置热敏打印机 |
打印纸规格 |
57*40mm |
数据存储 |
500组测量数据存储 |
数据查阅 |
有 |
溢出显示 |
超量程溢出功能:“OL”符号显示 |
功 耗 |
待机:≤110W / 测量:≤1500W |
质 量 |
仪表:7 kg |
工作温湿度 |
-10℃~40℃;80%rh以下 |
存放温湿度 |
-20℃~60℃;70%rh以下 |
绝缘电阻 |
10MΩ以上(电路与外壳之间500V) |
耐 压 |
AC 3700V/rms(电路与外壳之间) |
电磁特性 |
IEC61010-4-3,无线频率电磁场≤1V/m |
适合安规 |
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
