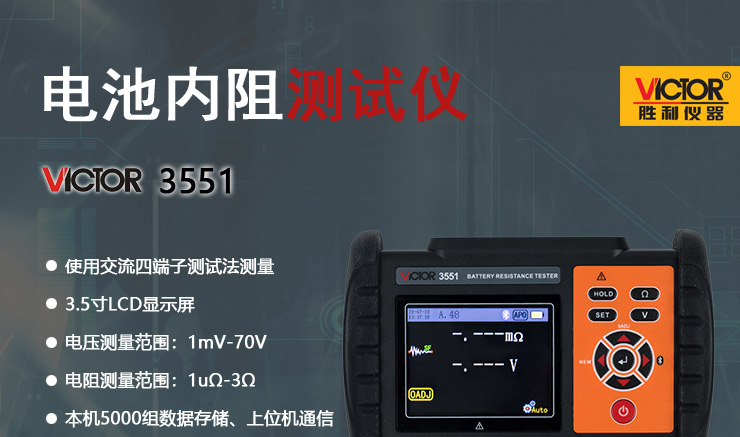

产品名称：VICTOR 3551 电池内阻测试仪
- 相关产品
- 概况与特性
- 技术指标

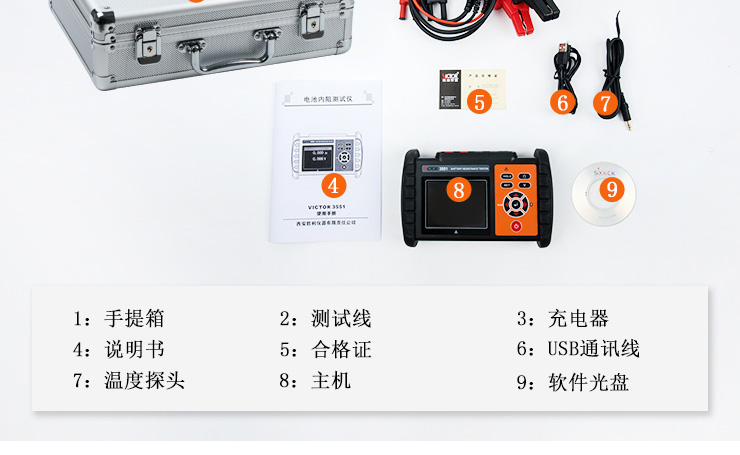

- 附件及选件
- 资料

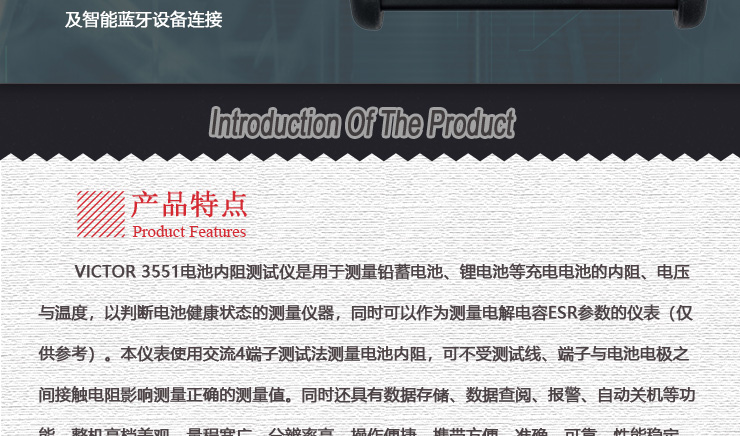

VICTOR 3551 电池内阻测试仪是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容ESR参数的仪表（仅供参考）。本仪表使用交流4端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。同时还具有数据存储、数据查阅、报警、自动关机等功能。整机高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器。
VICTOR 3551 电池内阻测试仪由微处理器控制，内部16位ADC可准确检测电池内阻、电压与温度。其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。同时带有数据存储、柱状图显示、数据上传电脑、手机平板等智能设备蓝牙连接进行无线测量、查阅数据等功能。
量程及精度
|
精度保证条件 |
精度保证期：1年 校准后精度保证期：1年 精度保证温湿度范围：23℃±5℃、80%RH以下 预热时间：不需要 |
|
温度特性 |
使用温度范围内加上测试精度 ´ 0.1/℃（18℃~28℃之外） |
|
激励信号精度 |
测量电流精度：±25% 普通模式：1000Hz ± 5Hz 回避噪音频率模式：920Hz ~ 1080Hz 自动变频 （使用多阶降噪技术，有效滤除异频或近同频的噪声干扰） |
电阻测量精度
|
量程 |
最大显示 |
分辨率 |
测试精度 |
测量电流 |
|
3 mΩ |
3.100 mΩ |
1 uΩ |
±1 % fs. ±20 dgt. |
200 mA |
|
30 mΩ |
31.00 mΩ |
10 uΩ |
±0.5 % fs. ±15 dgt. |
200 mA |
|
300 mΩ |
310.0 mΩ |
100 uΩ |
20 mA |
|
|
3 Ω |
3.100 Ω |
1 mΩ |
2 mA |
电压测量精度
|
量程 |
最大显示 |
分辨率 |
测试精度 |
|
7 V |
±7.100 V |
1 mV |
±0.2 % fs. ±10 dgt. |
|
70 V |
±71.00 V |
10 mV |
温度测量精度
|
量程 |
最大显示 |
分辨率 |
测试精度 |
|
-10.0℃~60.0℃ |
60.0℃ |
0.1℃ |
±1.0℃ |
提示：
以上精度保证仅限出厂标配测试线，在使用非标配测试线或延长线时，调零后也适用本精度表。
技术规格
|
功 能 |
电池内阻测量，电池电压测量，温度测量 |
|
回避噪音频率 |
有，自动变频范围920Hz~1080Hz |
|
精度保证温度湿度 |
23℃±5℃，75%rh以下 |
|
电 源 |
DC 3.7V锂电池 |
|
电阻分辨率 |
1 u Ω |
|
电压分辨率 |
1 mV |
|
温度分辨率 |
0.1℃ |
|
测量范围 |
内阻测量：0.000mΩ~3.100 Ω （4档量程构成） |
|
电压测量：0.000V~±71.00V （2档量程构成） |
|
|
温度测量：-10.0℃~60.0℃（单量程构成） |
|
|
最大输入电压 |
DC 70V（+测量端子与-测量端子之间）、不可输入交流 |
|
测量方式 |
内阻测量：1KHz交流4端子测试法、开路端子电压3V max 测量电流：2.0mA~200mA（不同量程档位不同测量电流） 温度测量：NTC温度传感器（26℃时为10KΩ） A/D转换方式：逐次逼近型 显示更新频率：5次/每秒 |
|
响应时间 |
200ms |
|
测量时间 |
约2秒 |
|

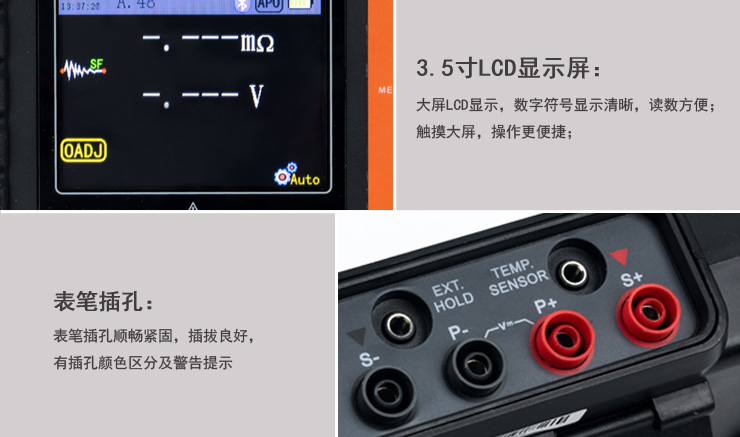

LCD尺寸 |
70.1mm×52.6mm / 3.5英寸（320*240分辨率16位真彩屏） |
|
仪表尺寸 |
长宽高：190mm×121mm×51mm |
|

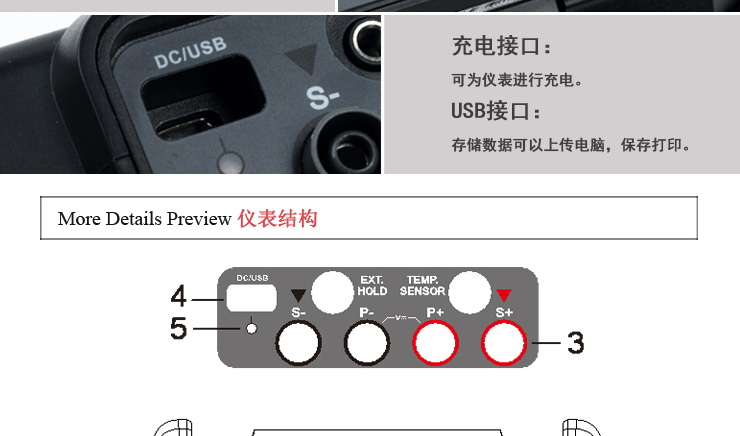

USB接口 |
具有USB接口，存储数据可以上传电脑，保存打印 |
|
蓝牙连接 |
有 |
|
保持和存储功能 |
有手动保持与存储、自动保持与存储 |
|
测量判定功能 |
可预设定PASS、WARNING、FAIL判定阈值 |
|
电池电压 |
电池电量5格显示，电池电压低时提醒及时充电 |
|
自动关机 |
开机无操作，约15分钟后自动关机（可在设置中关闭） |
|
功 耗 |
300mA MIN / 500mA MAX |
|
质 量 |
仪表：480g (含电池) |
|
工作温湿度 |
-10℃～40℃；80%RH以下 |
|
存放温湿度 |
-20℃～60℃；70%RH以下 |
|
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/RMS(电路与外壳之间) |
|
外部磁场 |
＜40A/m |
|
外部电场 |
＜1V/m |
|
适合安规 |
IEC 61010 |
