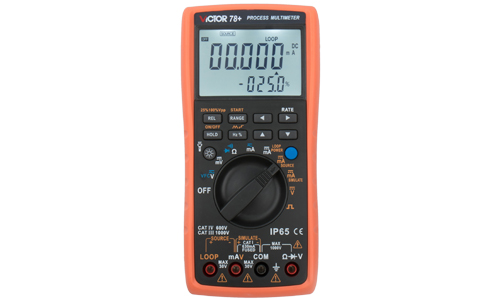

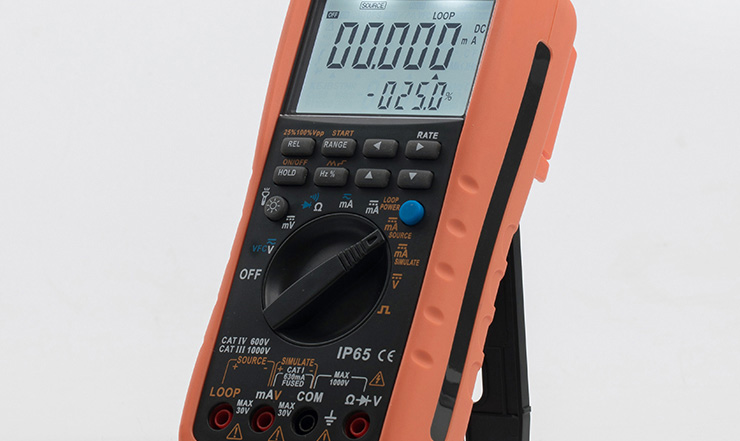

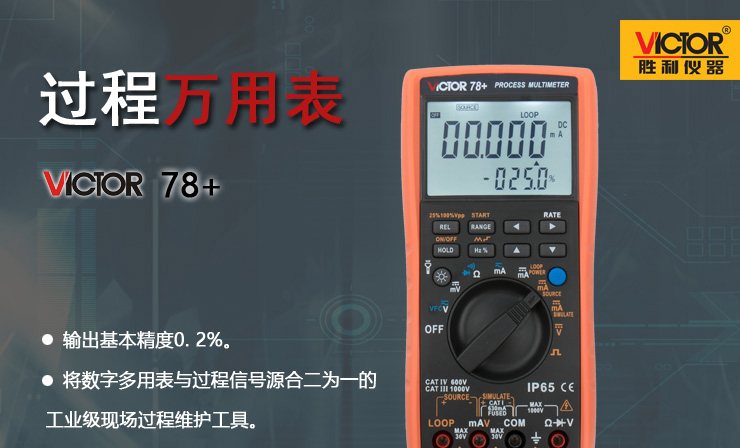

VICTOR 78+ 过程万用表是一款将数字万用表与过程信号源合二为一的工业级现场过程维护工具。该过程万用表在石油化工、生物制药、工业自动化、大专院校和科研机构等领域的得到了广泛的应用。

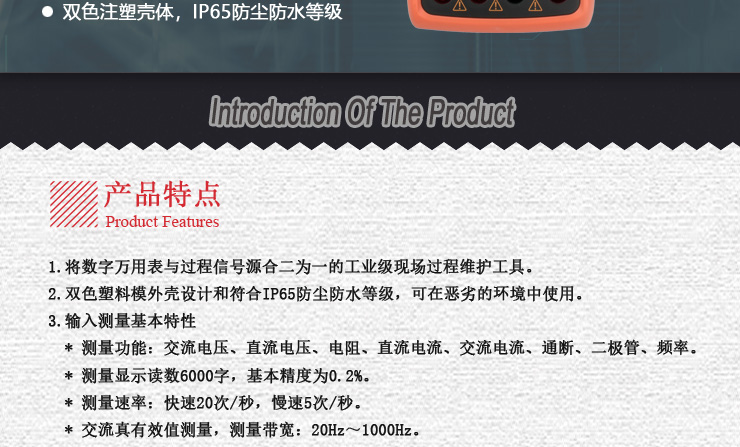

产品基本特性

1. 将数字万用表与过程信号源合二为一的工业级现场过程维护工具。

2. 双色塑料模外壳设计和符合IP65防尘防水等级，可在恶劣的环境中使用。

3. 输入测量基本特性

    ​* 测量功能：交流电压、直流电压、电阻、直流电流、交流电流、通断、二极管、频率。

    ​* 测量显示读数6000字，基本精度为0.2%。

    ​* 测量速率：快速20次/秒，慢速5次/秒。

    ​* 交流真有效值测量，测量带宽：20Hz～1000Hz。

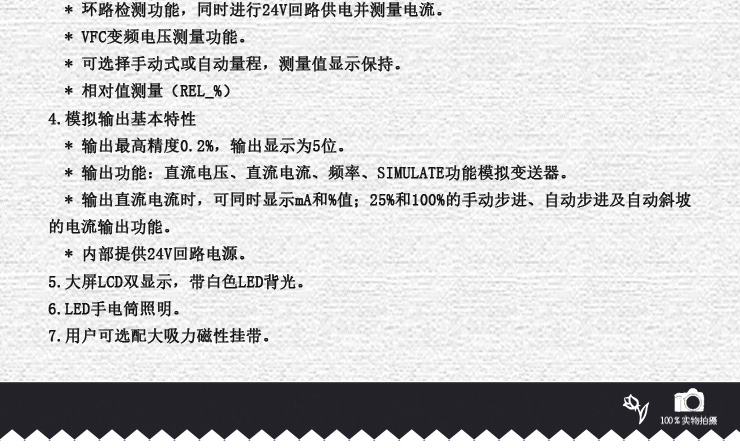

    ​* 环路检测功能，同时进行24V回路供电并测量电流。

    ​* VFC变频电压测量功能。

    ​* 可选择手动式或自动量程，测量值显示保持。

    ​* 相对值测量（REL_%）

4. 模拟输出基本特性

    ​* 输出最高精度0.2%，输出显示为5位。

    ​* 输出功能：直流电压、直流电流、频率、SIMULATE功能模拟变送器。

    ​* 输出直流电流时，可同时显示mA和%值；25%和100%的手动步进、自动步进及自动斜坡的电流输出功能。

    ​* 内部提供24V回路电源。

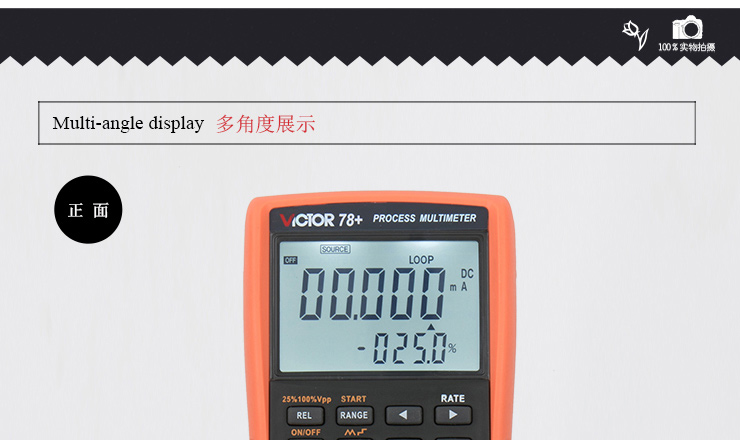

5. 大屏LCD双显示，带白色LED背光。

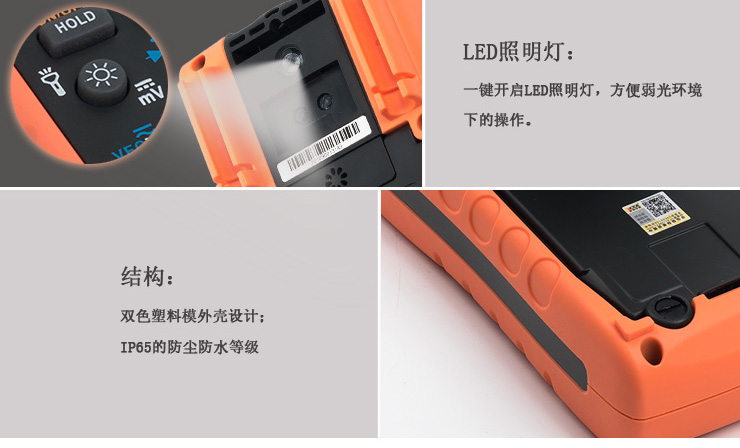

6. LED手电筒照明。

7. 用户可选配大吸力磁性挂带。


产品基本功能及性能（技术指标）
输入测量功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]

测量功能	量程	测量范围	分辨力	精    度	说    明
直流电压 DCV	60mV	-60.00～60.00mV	0.01mV	0.2%+4	输入电阻：约100MΩ
	600mV	-600.0～600.0mV	0.1mV	0.2%+4
	6V	-6.000～6.000V	0.001V	0.2%+4	输入电阻：约10MΩ
	60V	-60.00～60.00V	0.01V	0.2%+4
	600V	-600.0～600.0V	0.1V	0.2%+4
	1000V	-1000～1000V	1V	0.2%+4
交流电压 ACV	6V	0.000～6.000V	0.001V	0.5%+4	输入电阻：约10MΩ <100pF   精度适用于5～110%量程
	60V	0.00～60.00V	0.01V	0.5%+4
	600V	0.0～600.0V	0.1V	0.5%+4
直流电流 DCI	60mA	-60.00～60.00mA	0.01mA	0.2%+5	电压降：＜1.8 mV/mA
	600mA	-600.0～600.0mA	0.1mA	0.2%+5
交流电流 ACI	60mA	0.00～60.00mA	0.01mA	0.5%+10	电压降：＜1.8 mV/mA
	600mA	0.0～600.0mA	0.1mA	0.5%+10
电阻 OHM	600Ω	0～600.0Ω	0.1Ω	0.2%+4	测量方式：两线电阻 2W   测试电流：＜0.8mA   开路电压：＜2.1V
	6kΩ	0～6.000kΩ	0.001kΩ	0.2%+4
	60kΩ	0～60.00kΩ	0.01kΩ	0.2%+4
	600kΩ	0～600.0kΩ	0.1kΩ	0.5%+4
	6MΩ	0～6.000 MΩ	0.001MΩ	1%+4
	60MΩ	0～60.00 MΩ	0.01MΩ	1%+4
频率	10Hz	0～9.9999Hz	0.0001Hz	0.02%+4
	100Hz	0～99.999Hz	0.001Hz	0.02%+4
	1000Hz	0～999.99Hz	0.01Hz	0.02%+4
	10kHz	0～9.9999kHz	0.0001kHz	0.02%+4
	100kHz
占空比		10%～90%	0.1%	1%
二极管	2V		0.0001V	1%+10	测量电流约0.8mA 开路电压约2.1 V
通断测试	600Ω		0.1Ω	≤50ΩBB	测量电流约0.8mA 开路电压约2.1 V 约小于50Ω短路报警





































模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]

功能	量程	输出设定范围	分辨力	准确度	备     注
直流电压 DCV	100mV	-10.00～110.00mV	10μV	0.2%+4	最大输出电流0.5mA 输出电阻：XXXmΩ
	1000mV	-100.0～1100.0mV	100μV	0.2%+4	最大输出电流2mA 输出电阻：XXXmΩ
	10V	-1.000～11.000V	1mV	0.2%+4	最大输出电流5mA 输出电阻：XXXmΩ
直流电流 DCI	30mA	0.000～33.000mA	0.001mA	0.2%+4	20mA最大负载1kΩ 30mA最大负载600Ω 模拟变送器时，外部回路供电5～28V
模拟变送器 SIMULATE	-30mA	0.000～-33.000mA	0.001mA
回路电源 LOOP	24V			±10%	最大输出电流35mA
频率	100Hz	1.0Hz～110.0Hz	0.1Hz	0.2%+2	矩形波50%占空比 1～11Vp-p，默认5V
	1kHz	0.100kHz～1.100kHz	1Hz	0.2%+2
	10kHz	1.0kHz～11.0kHz	0.1kHz	0.2%+2
