VICTOR 4107B 接地电阻测试仪

产品特点
 l 可测试包括了农业设备的配电线、室内配线、电气机械器具等的接地电阻和土壤电阻率（ρ) 的测试。
 l 采用DSP处理器和数字信号处理技术，直接提取接地测量信号，具有高分辨率、高精度、很好的抗干扰能力等特点，可准确测量接地电阻值。可快速、准确地测量接地的环境参数（干扰频率、干扰电压），分析接地测量噪声，可自动避开干扰源。
 l 包含三种接地电阻测试方法：

 ①地桩法：采用传统的打地桩方式来测量接地电阻，可以选择2极法、3极法、4极法测量；可以测量土壤电阻率。

 ②选择电极法：对于并行接地线，在不断开接地线的情况下，可准确测量出该接地线的接地电阻，可以选测3极/4极法测量。（仅VICTOR 4107B）

 ③无棒法：无须打桩，快速测量。（仅VICTOR 4107B）

l 直流/交流电压测量 （DCV/ACV）

l 接地电阻测量采用正弦交流激励测试，4种测试频率（94Hz、105Hz、111Hz、128Hz），可手动或自动选择，从而避开干扰源进行接地测量。测试的开路电压最大40Vrms / 20 Vrms，最大短路电流<250mA 。

l 预编程限值，通过 / 不通过（PASS / FAIL）评价测量结果。

l RK电阻测试，可去除线阻影响。

l 超限或不正确测试条件警告功能。

l 仪表采用面板校准技术，确保其达到应有的精度及性能。

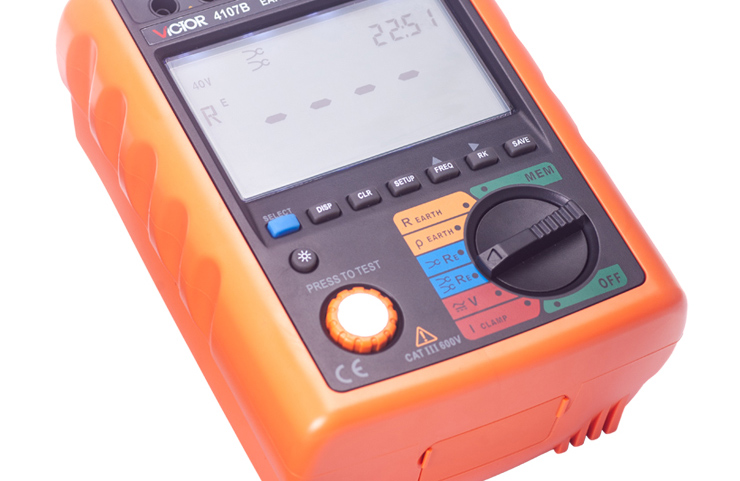

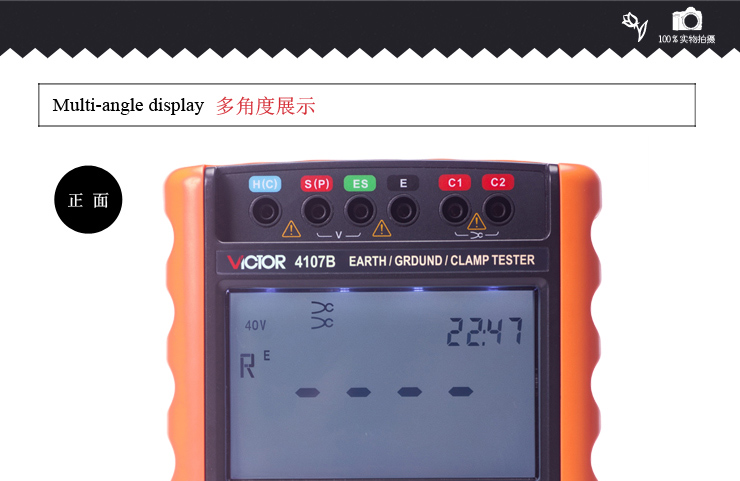

l 大屏LCD显示，带白色LED背光。友好的用户界面，多测量参数及信息的同屏显示。

l 操作方便的数据记录功能、查询记录数据，内部存储器可独立存储500个（组）测量数据，并可通过USB接口导出，便于数据分析。

l 上位PC管理软件，具有历史数据存储读取、导出功能。

VICTOR 4107B 接地电阻测试仪 技术指标

一般特性

l 工作温度及湿度：0 to 40ºC（不结露 ≤10ºC），≤85%RH 。

l 储存温度及湿度：-20ºC to 60ºC，≤90%RH 。

l 电气安全等级：CAT Ⅲ 600V。

l 绝缘阻抗：50MΩ或更大 / DC1000V（在电路和外箱之间）。

l 耐电压 ：电气回路与外箱间 AC3540V(50/60Hz) ／ 5秒 。

l 电磁兼容性符合IEC61326-1的要求。

l CE认证和国家CMC认证。

l 显示及背光：

大屏LCD段码显示

白色LED背光，可设定背光延迟关闭时间。

l 供电电源：

8 x 1.5V AA碱性电池供电。

l 尺寸及重量：

205 × 105 × 95（mm） ，约1500g 。

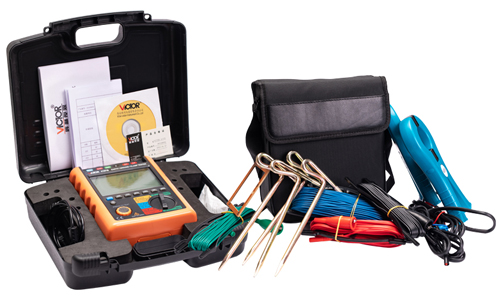

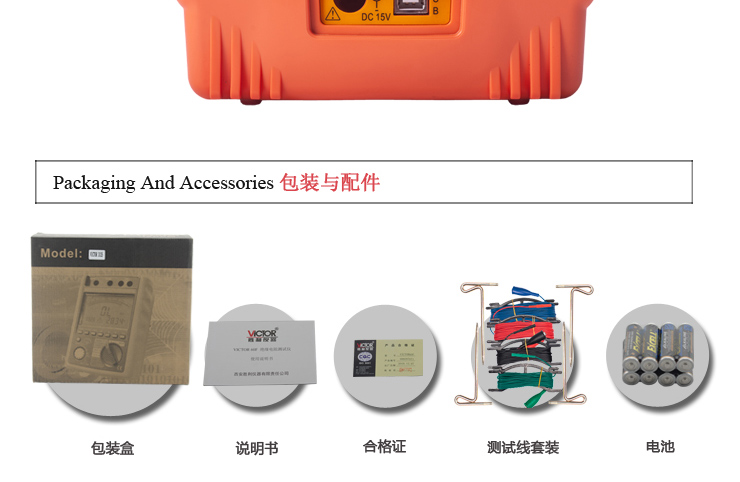

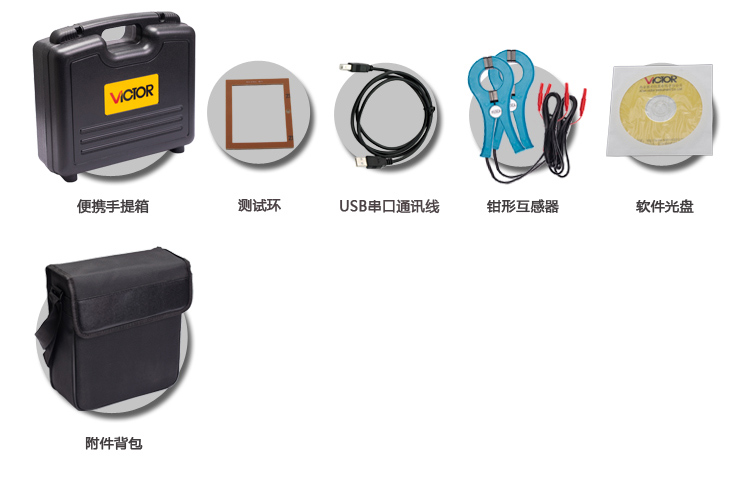

l 标准配件

* 测试套装（H000007）                   1套

* 钳形互感器（H300000）                 1套（仅4107B）

* 测试环（H900000）                     1个（仅4107B）

* USB串口通讯线（H100002）            1根

* 1.5V AA碱性电池                       8节

* 产品使用说明书                        1本

* 产品光盘                              1张

* 工程携带箱                            1个

* 便携布包                               1个
