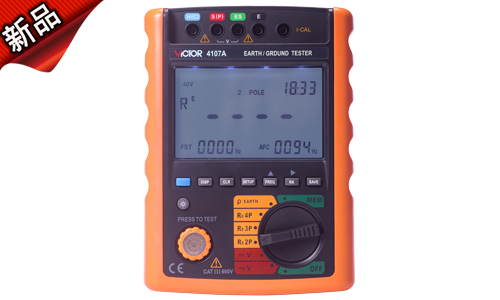

VICTOR 4107A 接地电阻测试仪

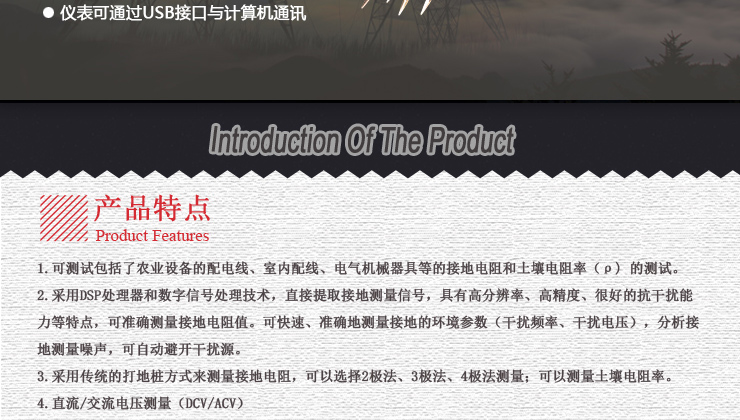

产品特点
l 可测试包括了农业设备的配电线、室内配线、电气机械器具等的接地电阻和土壤电阻率(ρ) 的测试。
l 采用DSP处理器和数字信号处理技术,直接提取接地测量信号,具有高分辨率、高精度、很好的抗干扰能力等特点,可准确测量接地电阻值。可快速、准确地测量接地的环境参数(干扰频率、干扰电压),分析接地测量噪声,可自动避开干扰源。
l 包含三种接地电阻测试方法:
①地桩法:采用传统的打地桩方式来测量接地电阻,可以选择2极法、3极法、4极法测量;可以测量土壤电阻率。
②选择电极法:对于并行接地线,在不断开接地线的情况下,可准确测量出该接地线的接地电阻,可以选测3极/4极法测量。(仅VICTOR 4107B)
③无棒法:无须打桩,快速测量。(仅VICTOR 4107B)
l 直流/交流电压测量 (DCV/ACV)
l 接地电阻测量采用正弦交流激励测试,4种测试频率(94Hz、105Hz、111Hz、128Hz),可手动或自动选择,从而避开干扰源进行接地测量。测试的开路电压最大40Vrms / 20 Vrms,最大短路电流<250mA 。
l 预编程限值,通过 / 不通过(PASS / FAIL)评价测量结果。
l RK电阻测试,可去除线阻影响。
l 超限或不正确测试条件警告功能。
l 仪表采用面板校准技术,确保其达到应有的精度及性能。

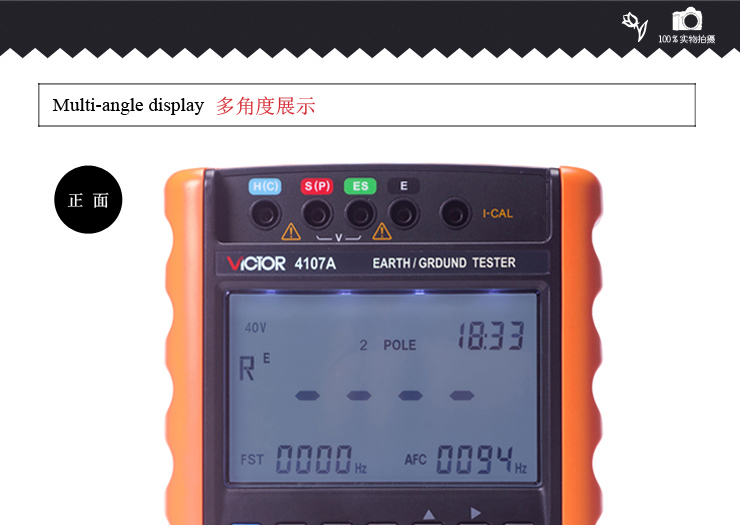

l 大屏LCD显示,带白色LED背光。友好的用户界面,多测量参数及信息的同屏显示。
l 操作方便的数据记录功能、查询记录数据,内部存储器可独立存储500个(组)测量数据,并可通过USB接口导出,便于数据分析。
l 上位PC管理软件,具有历史数据存储读取、导出功能。
VICTOR 4107A 接地电阻测试仪 技术指标
项目
|
VICTOR 4107A
|
VICTOR 4107B
|
接地电阻RE
|
测量范围
|
0.020Ω~19.99kΩ
|
0.020Ω~19.99kΩ
|
最高分辨力
|
0.001Ω
|
0.001Ω
|
基本精度
|
2%+0.03Ω
|
2%+0.03Ω
|
土壤电阻率(ρ)
|
测量范围
|
0Ω·m~1999kΩ·m
|
0Ω·m~1999kΩ·m
|
最高分辨力
|
0.1Ω·m
|
0.1Ω·m
|
干扰电压(UST)
|
测量范围
|
0.0V~50.0V
|
0.0V~50.0V
|
最高分辨力
|
0.1V
|
0.1V
|
基本精度
|
5%+5
|
5%+5
|
干扰频率(FST)
|
测量范围
|
16~400Hz
|
16~400Hz
|
最高分辨力
|
0.1Hz
|
0.1Hz
|
基本精度
|
1%+5
|
1%+5
|
选择性接地电阻
(RE )
|
测量范围
|
无
|
0.020Ω~19.99kΩ
|
最高分辨力
|
0.001Ω
|
基本精度
|
5%+0.03Ω
|
无棒接地电阻测量
( )
|
测量范围
|
无
|
0.02Ω~100Ω
|
最高分辨力
|
0.01Ω
|
基本精度
|
10%+0.6
|
直流电压(DCV)
|
测量范围
|
0 ~ ±999.9V
|
0 ~ ±999.9V
|
最高分辨力
|
0.1V
|
0.1V
|
基本精度
|
±5% + 5
|
±5% + 5
|
交流电压(ACV)
(50/60Hz)
|
测量范围
|
30.0~750.0V
|
30.0~750.0V
|
最高分辨力
|
0.1V
|
0.1V
|
基本精度
|
±5% + 5
|
±5% + 5
|
一般特性
l 工作温度及湿度:0 to 40ºC(不结露 ≤10ºC),≤85%RH 。
l 储存温度及湿度:-20ºC to 60ºC,≤90%RH 。
l 电气安全等级:CAT Ⅲ 600V。
l 绝缘阻抗:50MΩ或更大 / DC1000V(在电路和外箱之间)。
l 耐电压 :电气回路与外箱间 AC3540V(50/60Hz) / 5秒 。
l 电磁兼容性符合IEC61326-1的要求。
l CE认证和国家CMC认证。
l 显示及背光:
大屏LCD段码显示
白色LED背光,可设定背光延迟关闭时间。
l 供电电源:
8 x 1.5V AA碱性电池供电。
l 尺寸及重量:
205 × 105 × 95(mm) ,约1500g 。

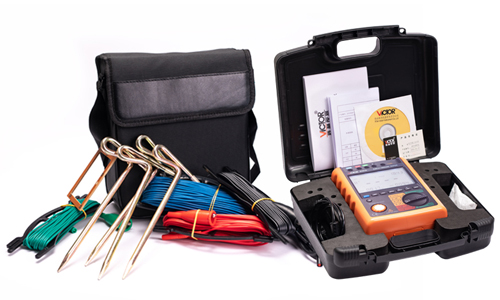

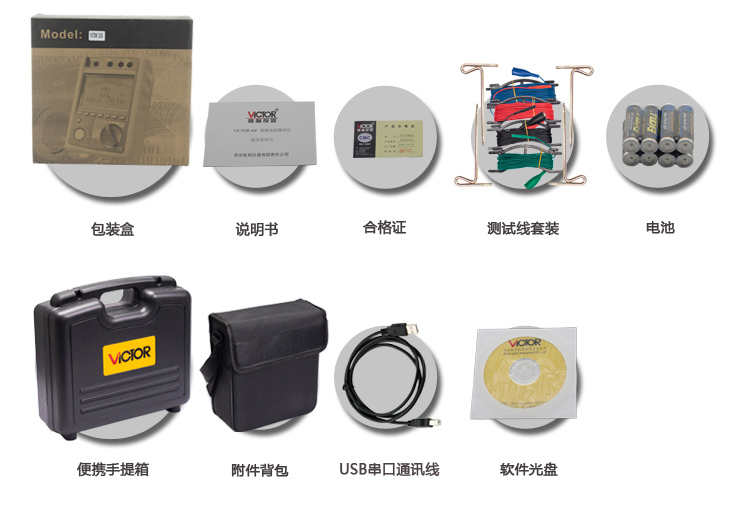

l 标准配件
* 测试套装(H000007) 1套
* 钳形互感器(H300000) 1套(仅4107B)
* 测试环(H900000) 1个(仅4107B)
* USB串口通讯线(H100002) 1根
* 1.5V AA碱性电池 8节
* 产品使用说明书 1本
* 产品光盘 1张
* 工程携带箱 1个
* 便携布包 1个
