VICTOR 3128 高压绝缘电阻测试仪（15KV兆欧表）产品应用：
高压绝缘电阻测试仪是电信、气象、制造、石油、国防、电力、化工、机电安装等行业的测量和检修必不可少的仪表。适用于现场电力设备以及供电线路的测量和检修，可测量电缆、变压器、电动机、发电机等绝缘及绕组绝缘。

VICTOR 3128 高压绝缘电阻测试仪包含6个电压等级：500V、1000V、2500V、5000V、10KV、15KV。最大50TΩ绝缘电阻测试。直流电压测量范围0～1000V,交流电压测量范围0～750V。具有USB接口，软件监控，存储数据可以上传PC机，保存打印。

VICTOR 3128 高压绝缘电阻测试仪技术指标

绝缘电阻量程及精度（注意：每个电压档最后两个测试量程范围测试时间大于180s。）

测量功能	输出电压	测量范围	精度	分辨率
绝缘电阻	500V(±10%)	0 MΩ～2MΩ	±5%rdg±5dgt	0.001MΩ
		2 MΩ～20MΩ	±5%rdg±5dgt	0.01MΩ
		20 MΩ～200MΩ	±5%rdg±5dgt	0.1MΩ
		200 MΩ～2000MΩ	±5%rdg±5dgt	1MΩ
		2GΩ～20GΩ	±5%rdg±5dgt	0.01GΩ
		20GΩ～200GΩ	±10%rdg±5dgt	0.1GΩ
		200GΩ～2000GΩ	±20%rdg±5dgt	1GΩ
	1000V(±10%)	0 MΩ～5MΩ	±5%rdg±5dgt	0.001MΩ
		5 MΩ～50MΩ	±5%rdg±5dgt	0.01MΩ
		50 MΩ～500MΩ	±5%rdg±5dgt	0.1MΩ
		500 MΩ～5000MΩ	±5%rdg±5dgt	1MΩ
		5GΩ～50GΩ	±10%rdg±5dgt	0.01GΩ
		50GΩ～500GΩ	±15%rdg±5dgt	0.1GΩ
		500GΩ～5000GΩ	±20%rdg±5dgt	1GΩ
	2500V(±10%)	0 MΩ～10MΩ	±5%rdg±5dgt	0.01MΩ
		10 MΩ～100MΩ	±5%rdg±5dgt	0.1MΩ
		100 MΩ～1000MΩ	±5%rdg±5dgt	1MΩ
		1 GΩ～10GΩ	±5%rdg±5dgt	0.01GΩ
		10 GΩ～100GΩ	±10%rdg±5dgt	0.1GΩ
		100 GΩ～1000GΩ	±15%rdg±5dgt	1GΩ
		1 TΩ～10TΩ	±20%rdg±10dgt	0.01TΩ
	5000V(±10%)	0 MΩ～20MΩ	±5%rdg±5dgt	0.01MΩ
		20 MΩ～200MΩ	±5%rdg±5dgt	0.1MΩ
		200 MΩ～2000MΩ	±5%rdg±5dgt	1MΩ
		2 GΩ～20GΩ	±5%rdg±5dgt	0.01GΩ
		20 GΩ～200GΩ	±10%rdg±5dgt	0.1GΩ
		200 GΩ～2000GΩ	±15%rdg±5dgt	1GΩ
		2 TΩ～10TΩ	±25%rdg±10dgt	0.01TΩ
	10KV(±10%)	0 MΩ～50MΩ	±5%rdg±5dgt	0.01MΩ
		50 MΩ～500MΩ	±5%rdg±5dgt	0.1MΩ
		500 MΩ～5000MΩ	±5%rdg±5dgt	1MΩ
		5 GΩ～50GΩ	±5%rdg±5dgt	0.01GΩ
		50 GΩ～500GΩ	±10%rdg±5dgt	0.1GΩ
		500 GΩ～5000GΩ	±20%rdg±5dgt	1GΩ
		5TΩ～35TΩ	±35%rdg±10dgt	0.01TΩ
	15KV(±10%)	0 MΩ～60MΩ	±5%rdg±5dgt	0.01MΩ
		60 MΩ～600MΩ	±5%rdg±5dgt	0.1MΩ
		600 MΩ～6000MΩ	±5%rdg±5dgt	1MΩ
		6 GΩ～60GΩ	±5%rdg±5dgt	0.01GΩ
		60 GΩ～600GΩ	±10%rdg±5dgt	0.1GΩ
		600 GΩ～6000GΩ	±20%rdg±5dgt	1GΩ
		6 TΩ～50TΩ	±35%rdg±10dgt	0.01TΩ

注：常用电气单位换算

1 TΩ（Tera ohm）=1000GΩ=1012Ω

1 GΩ（Giga ohm）=1000MΩ=109Ω

1 MΩ（Mega ohm）=1000KΩ=106Ω

电压量程及精度

测量功能	测量范围	精度	分辨率
直流电压	DC 0.0V～1000V	±5%rdg±3dgt	0.1V
交流电压	AC 0.0V～750V	±5%rdg±3dgt	0.1V

电流量程及精度

测量功能	测量范围	精度	分辨率
直流电流	1mA-6mA	±10%rdg±5dgt	0.01mA
	100uA-1000uA	±10%rdg±5dgt	1uA
	10uA-100uA	±10%rdg±5dgt	0.1uA
	1uA-10uA	±10%rdg±5dgt	0.01uA
	100nA-1000nA	±10%rdg±5dgt	1nA
	10nA-100nA	±20%rdg±5dgt	0.1nA
	1nA-10nA	±20%rdg±5dgt	0.01nA
	100pA-1000pA	±30%rdg±5dgt	1pA

电容量程及精度

测量功能	测量范围	精度	分辨率
电容	10uf-50uf	±15%rdg±5dgt	0.01uf
	1uf-10uf	±15%rdg±5dgt	0.01uf
	100nf-1000nf	±15%rdg±5dgt	1nf
	10nf-100nf	±15%rdg±5dgt	0.1nf

一般特性

工作温度及湿度：-10℃～+50℃ ，＜85%RH无凝露

显示及背光：4位超大LCD显示，灰白屏背光

绝缘阻抗：≥50MΩ(测量线路与外壳间)

耐电压：AC3kV/50Hz 1min

电源：12V充电电池

尺寸及重量：长宽高：240mm×188mm×85mm，约2750g(含电池)

标准配件

高压棒	1支红色
高压测试线	2条（黑色，绿色各1条）
监控软件光盘	1份
USB通讯线	1条
充电器	1个
说明书、合格证	1套

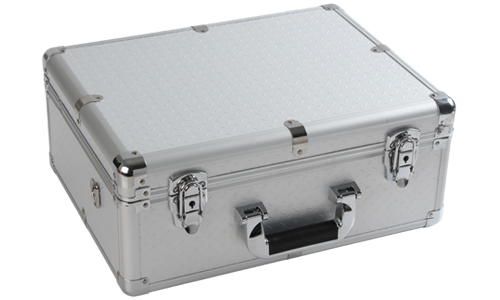

仪表箱	1个

产品名称：VICTOR 3128 高压绝缘电阻测试仪（15KV兆欧表）
