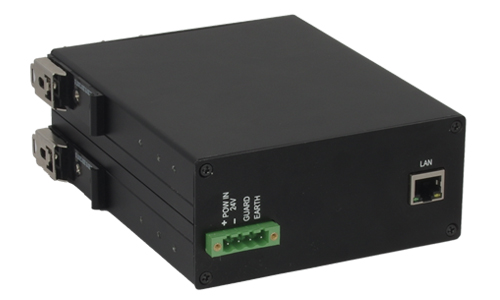

模块化仪表:MDP-S01多功能过程信号输出模块
产品特性:
1. 多功能过程信号输出模块,其强大的功能,优越的性能,可靠的通讯,能够为自动化测试系统提供保障。
2. 输出模块特性
输出最高精度达0.01%
输出功能包括:直流电压、有源/无源直流电流、模拟电阻、热电偶、热电阻。
3. 供电系统、信号电路和通讯电路之间电气隔离高达1200V。
4. 模块提供LAN的Socket来实现联机通讯。
5. 通过专用软件对输出模块进行量值传递。
6. 小巧的导轨卡设计,使得输出模块方便的安装在导轨上。
7. 电源供电 18V~36V DC
模块化仪表:MDP-S01多功能过程信号输出模块
产品性能指标
输出功能 |
量程 |
输出范围 |
分辨力 |
准确度 |
备 注 |
直流电压
DCV |
100mV |
-10.000~110.000mV |
1μV |
0.01+0.01 |
最大输出电流:0.5mA
|
1V |
-0.10000~1.10000V |
10μV |
0.01+0.01 |
最大输出电流2mA
|
10V |
-1.0000~11.0000V |
0.1mV |
0.01+0.01 |
最大输出电流5mA
|
直流电流
DCI |
20mA |
0.000~22.000mA |
1μA |
0.01+0.015 |
在20 mA时,最大负载1KΩ电阻
模拟变送器时,外部回路供电5~28V |
欧姆
OHM |
400Ω |
0.00~400.00Ω |
0.01Ω |
0.02+0.02 |
激励电流为±0.5~±3mA
激励电流为±0.1~0.5mA时,加0.1Ω附加误差
精度不包含引线电阻 |
4KΩ |
0.0000~4.0000 KΩ |
0.1Ω |
0.02+0.02 |
±0.05~0.3mA激励电流,精度中不包含引线电阻 |
热电偶
TC |
R |
0°C~1767°C |
1°C |
0~100℃
100~1767℃ |
1.5℃
1.2℃ |
采用ITS-90温标
精度中不包含冷端补偿的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响 |
S |
0°C~1767°C |
0~100℃
100~1767℃ |
1.5℃
1.2℃ |
K |
-200.0°C~1372.0°C |
0.1°C |
-200.0~-100.0℃
-100.0~400.0℃
400.0~1200.0℃
1200.0~1372.0℃ |
0.6℃
0.5℃
0.7℃
0.9℃ |
E |
-200.0°C~1000.0°C |
-200.0~-100.0℃
-100.0~600.0℃
600.0~1000.0℃ |
0.6℃
0.5℃
0.4℃ |
J |
-200.0°C~1200.0°C |
-200.0~-100.0℃
-100.0~800.0℃
800.0~1200.0℃ |
0.6℃
0.5℃
0.7℃ |
T |
-250.0°C~400.0°C |
-250.0~400.0℃ |
0.6℃ |
N |
-200.0°C~1300.0°C |
-200.0~-100.0℃
-100.0~900.0℃
900.0~1300.0℃ |
1.0℃
0.7℃
0.8℃ |
B |
600°C~1820°C |
1°C |
600~800℃
800~1820℃ |
1.5℃
1.1℃ |
L |
-200.0°C~900.0°C |
0.1°C |
-200.0~0.0℃
0.0~900.0℃ |
0.7℃
0.5℃ |
U |
-200.0°C~600.0°C |
0.1°C |
-200.0~0.0℃
0.0~600.0℃ |
0.7℃
0.5℃ |
热电阻
RTD |
Pt100
385 |
-200.0°C~800.0°C |
0.1°C |
-200.0~0.0℃
0.0~400.0℃
400.0~800.0℃ |
0.3℃
0.5℃
0.8℃ |
采用Pt(385)温标
激励电流为±0.1~±5mA
最大输出电压 2V
激励电流为±0.1~0.5mA时,加0.1Ω附加误差
精度不包含引线电阻
精度中不包括热电势的影响
支持脉冲变送器和脉冲时间短至 10ms 的 PLC |
Pt200
385 |
-200.0°C~630.0°C |
|
-200.0~100.0℃
100.0~300.0℃
300.0~630.0℃ |
0.8℃
0.9℃
1.0℃ |
Pt500
385 |
-200.0°C~630.0°C |
-200.0~100.0℃
100.0~300.0℃
300.0~630.0℃ |
0.4℃
0.5℃
0.7℃ |
Pt1000
385 |
-200.0°C~630.0°C |
-200.0~100.0℃
100.0~300.0℃
300.0~630.0℃ |
0.2℃
0.5℃
0.7℃ |
Cu10 |
-10.0°C~250.0°C |
1.8℃ |
Cu50 |
-50.0°C~150.0°C |
0.6℃ |
其它特性:
*内部温度补偿传感器RJC,测温范围 -10~50°C。在18 to 28°C的测温精度 ±0. 5℃,其它测温精度 ±1℃。冷端补偿时间10S/次。
*输出端最大施加电压:约32Vpk ; 输出端最大施加电流:约25mA
*负载特性: 容性负载≥0.01uF (DCV/OHM/TC/RTD) ; 感性负载≥0.01uF 100uH(DCI)
输出负载影响 DCmV(0.001%满刻度+ 1 nV)/ mA ; DCV(0.001%满刻度+ 1 nV)/ mA
*温度系数:0.1 × 基本精度 / ℃ (温度范围<18℃ 或 >28℃)
*尺寸:长190mm*宽125mm*高56mm
*功耗:MAX 180mA(DC 24V供电)
