MDP-M01多功能过程信号测量模块
1. 多功能过程信号测量模块，其强大的功能，优越的性能，可靠的通讯，能够为自动化测试系统提供保障。
2. 测量模块特性
测量最高精度达0.01%。
测量功能包括：直流电压、直流电流、电阻、热电偶、热电阻、内部24V回路供电并测量回路电流。
3. 供电系统及信号电路之间电气隔离高达1200V。
4. 模块提供LAN的Socket来实现联机通讯。
5. 通过专用软件对测量模块量值传递。
6. 小巧的导轨卡设计，使得测量模块方便的安装在导轨上。
7. 供电电源18V~36V DC

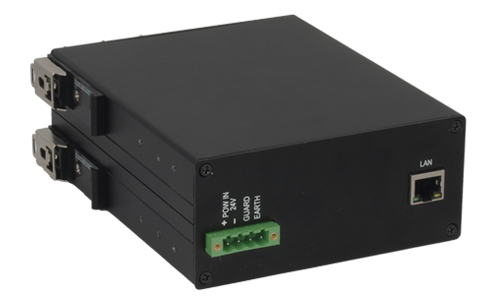

MDP-M01多功能过程信号测量模块
产品性能指标
[ 用于校准后一年内、23℃±5℃、20～70%RH、准确度=±（%读数+%量程）]
|
测量功能 |
量程 |
测量范围 |
分辨力 |
准确度 |
备 注 |
直流电压
DCV |
50mV |
-5.0000～55.000mV |
1μV |
0.015+0.01 |
--- |
|
500mV |
-50.00～550.00mV |
10μV |
0.015+0.01 |
|
5V |
-0.5000～5.5000V |
0.1mV |
0.015+0.01 |
|
30V |
-5.000～35.000V |
1mV |
0.015+0.01 |
直流电流
DCI |
50mA |
-5.000～55.000mA |
1μA |
0.015+0.01 |
分流电阻：约10Ω
输入电阻：约20Ω |
欧姆
OHM
（4W） |
500Ω |
0.00～550.00Ω |
0.01Ω |
0.015+0.015 |
2W/3W/4W测量
500Ω约1mA激励
5KΩ约0.1mA激励
开路电压：约2.5V
测量精度中不包含引线电阻 |
|
5KΩ |
0.0000～5.5000KΩ |
0.1Ω |
0.015+0.015 |
热电偶
TC |
R |
0°C～1767°C |
1°C |
0～500℃
500～1767℃ |
2.5℃
2℃ |
采用ITS-90温标
精度中不包含冷端补偿的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响 |
|
S |
0°C～1767°C |
|
K |
-100.0°～1372.0°C |
0.1°C |
-100.0～0.0℃
0.0～1372.0℃ |
1.2℃
0.8℃ |
|
E |
-50.0°C～1000.0°C |
-50.0℃～0.0℃
0.0～1000.0℃ |
0.9℃
1.5℃ |
|
J |
-60.0°C～1200.0°C |
-60.0～0.0℃
0.0～1200.0℃ |
1.0℃
0.7℃ |
|
T |
-100.0°C～400.0°C |
-100.0～0.0℃
0.0～400.0℃ |
1.0℃
0.7℃ |
|
N |
-200.0°～1300.0°C |
-200.0～0.0℃
0.0～1300.0℃ |
1.5℃
0.9℃ |
|
B |
600°C～1820°C |
1°C |
600～800℃
800～1000℃
1000～1820℃ |
2.2℃
1.8℃
1.4℃ |
|
L |
-60.0°C～900.0°C |
0.1°C |
-60.0～0.0℃
0.0～900.0℃ |
0.7℃
0.5℃ |
|
U |
-100.0°C～600.0°C |
-100.0～0.0℃
0.0～600.0℃ |
0.7℃
0.5℃ |
热电阻
RTD
（4W） |
Pt100
385 |
-200.0°C～800.0°C |
0.1°C |
-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃ |
0.5℃
0.7℃
0.8℃ |
采用Pt（385）温标
2W/3W/4W测量
500Ω约1mA激励
5KΩ约0.1mA激励
开路电压：约2.5V
精度中不包含2 W/3 W测量引线电阻不匹配引入的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响
|
Pt200
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.8℃
0.9℃
1.0℃ |
Pt500
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.4℃
0.5℃
0.7℃ |
Pt1000
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.3℃
0.5℃
0.7℃ |
|
Cu10 |
-100.0°C～260.0°C |
-100.0°C～260.0°C |
1.8℃ |
|
Cu50 |
-50.0°C～150.0°C |
-50.0～150.0℃ |
0.7℃ |
其它特性：
*输入端最大施加电压：30Vpk ；输入端最大施加电流：100mA。
电流输入保护：100mA/250V Fast FUSE
*输入共模抑制：50Hz /60 Hz > 120分贝 ； 输入串模抑制：50Hz /60 Hz > 60分贝
*内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
*温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃ 或 >28℃）
*尺寸：长190mm*宽125mm*高56mm
*功耗：MAX 150mA（DC 24V供电）
