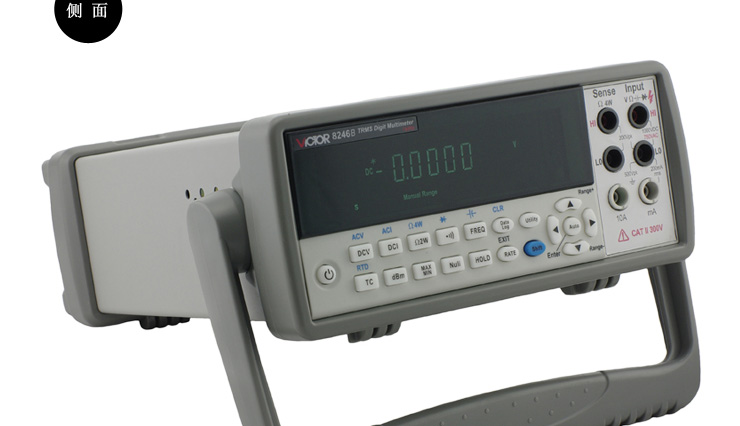

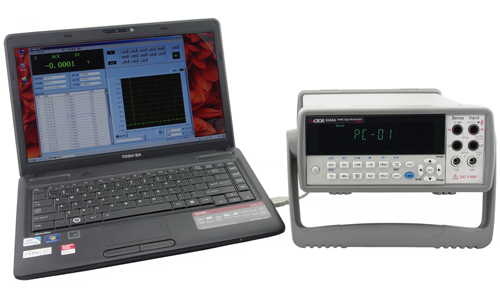

VICTOR 8246B 双显示智能台式真有效值数字万用表是一款高精度，可通过电脑通讯并控制的智能型台式万用表。

技术指标
（适用于校准后一年内、23℃±5℃、35～70%RH、精度=±（%读数+LSD））

测量功能	量程	测量范围	分辨力	精度	说明
直流电压 DCV	50mV	-55.000mV～55.000mV	0.001mV	0.1%+10	输入电阻：100MΩ
	500mV	-550.00mV～550.00mV	0.01mV	0.025%+5	输入电阻：100MΩ
	5V	-5.5000V～5.5000V	0.0001V	0.025%+5	输入电阻：10MΩ
	50V	-55.000V～55.000V	0.001V	0.03%+5
	500V	-550.00V～550.00V	0.01V	0.1%+5
	1000V	-1000.0V～1000.0V	0.1V	0.1%+5
欧姆 OHM	500Ω	0～550.00Ω	0.01Ω	0.05%+10	测试电流：＜250uA 开路电压：＜2.5V
	5KΩ	0～5.5000KΩ	0.0001KΩ	0.05%+5
	50KΩ	0～55.000KΩ	0.001KΩ	0.05%+5
	500KΩ	0～550.00KΩ	0.01KΩ	0.05%+5
	5MΩ	0～5.5000 MΩ	0.0001 MΩ	0.2%+5
	50MΩ	0～55.000 MΩ	0.001 MΩ	1%+10
直流电流 DCI	500uA	-550.00uA～550.00uA	0.01 uA	0.15%+20	Voltage Drop 103uV/uA 响应时间≤1S
	5000uA	-5500.0uA～5500.0uA	0.1 uA	0.15%+10	Voltage Drop 103uV/uA 响应时间≤1S
	50mA	-55.000mA～55.000mA	0.001mA	0.15%+20	Voltage Drop ＜1.8 mV/mA 响应时间：≤1S
	500mA	-500.00mA～500.00mA	0.01 mA	0.15%+10	Voltage Drop ＜1.8 mV/mA 响应时间：≤1S
	5A	-5.5000 A～5.5000 A	0.0001 A	0.5%+10	Voltage Drop ＜0.04 V/A 响应时间：≤1S
	10A	-10.000 A～10.000 A	0.001 A	0.5%+10	Voltage Drop ＜0.04 V/A 响应时间：≤1S
频率 FREQ	10Hz	0～9.9999Hz	0.0001Hz	0.02%+4
	100Hz	0～99.999Hz	0.001Hz	0.02%+4
	1000Hz	0～999.99Hz	0.01Hz	0.02%+4
	10kHz	0～9.9999kHz	0.0001kHz	0.02%+4
	100kHz	0～99.999kHz	0.001kHz	0.02%+4
占空比 DUTY		0.1%～99%	0.1%	1%
二极管DIODE	2V		0.0001V	1%+10
通断测试 COUNT	600Ω		0.1Ω	≤30ΩBB
电容 CAP	10nF	0～11.00nF	0.01nF	5%+50
	100nF	0～110.0nF	0.1nF	5%+5
	1000nF	0～1100nF	1nF	5%+5
	10µF	0～11.00µF	0.01uF	5%+5
	100µF	0～110.0µF	0.1uF	5%+5
	1000µF	0～1100µF	1uF	5%+50
	10mF	0～11.00mF	0.01mF	5%+50
	100mF	0～110.0mF	0.1mF	5%+50
热电偶 TC	K	-200.0～1372.0	0.1°C	0.5%+0.5°C
热电阻 RTD	PT100	-200～800	0.1°C

测量功能	量程	测量范围	分辨力	准确度			备注
测量功能	量程	测量范围	分辨力	20Hz～45Hz	45Hz～400Hz	400Hz～1KHz	备注
交流电压 ACV	5V	0～5.5000V	0.0001V	2%+80	0.5%+30	3%+30	输入阻抗 10MΩ / 50pF 响应时间≤2S
	50V	0～55.000V	0.001V	2%+80	0.5%+30	2%+30
	500V	0～550.00V	0.01V	2%+80	0.5%+30	2%+30
	1000V	0～760.0V	0.1V	2%+80	0.5%+30	2%+30
交流毫伏 ACmV	50mV	0～55.000mV	0.001mV	2%+80	0.5%+30	0.7%+30
交流毫伏 ACmV	500mV	0～550.00mV	0.01mV	2%+80	0.5%+30	0.7%+30
交流电流 ACA	10A	0～20.000A	0.001 A	2%+40	1.5%+20		Voltage Drop ＜0.1 V/A 响应时间≤3S
交流电流 ACA	5A	0～5.5000A	0.0001 A	2%+40	1%+20		Voltage Drop ＜0.1 V/A 响应时间≤3S
交流毫安 ACmA	50mA	0～55.000mA	0.001mA	1.5%+80	0.7%+30		Voltage Drop ＜4 mV/mA 响应时间≤3S
交流毫安 ACmA	500mA	0～500.00mA	0.01 mA	1.5%+80	0.7%+30		Voltage Drop ＜4 mV/mA 响应时间≤3S
交流微安 ACuA	500uA	0～550.00uA	0.01uA	1.5%+80	0.7%+30		Voltage Drop 0.11 mVuA 响应时间≤3S
交流微安 ACuA	5000uA	0～5500.0uA	0.1uA	1.5%+80	0.7%+30		Voltage Drop 0.11 mVuA 响应时间≤3S

说明：
①  <20kHz适用于5～100%量程，≥20kHz适用于10～100%量程。
②  1000V量程适用于10～100%量程。
③  交流波峰因数在满标度时可达3.0。

其它特性：
1、DCV测量
       共模抑制：50Hz / 60Hz ≥ 80分贝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 40分贝
2、内部温度补偿传感器，测温范围：-10～50°C，补偿误差£±0.5℃，补偿时间为每10秒1次。
3、温度系数：0.1 × 基本精度 / ℃（温度范围<18℃ 或 >28℃）
4、V、Ω、Hz输入端子间和地间施加最大电压：1000VDC / ACrms
mA输入端有保险丝保护：500mA / 250V快熔
10 A端有保险丝保护：11A / 250V快熔

一般特性
1、工作温度及湿度：0 to 50ºC  ≤80%RH 无凝露；40 to 50ºC  ≤70%RH
2、储存温度及湿度：-25 to 60ºC ≤90%RH无凝露
3、工作海拔：海拔高度大概2000m
4、显示：VFD双显示
5、电气安全：EN61010-1; 1995, EN61010-2-031; 1995
6、电磁兼容：EN61326-1：2006
7、震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
8、电源供电：220V  50Hz/60Hz
9、尺寸及重量：245 × 220 × 82（mm），约2kg

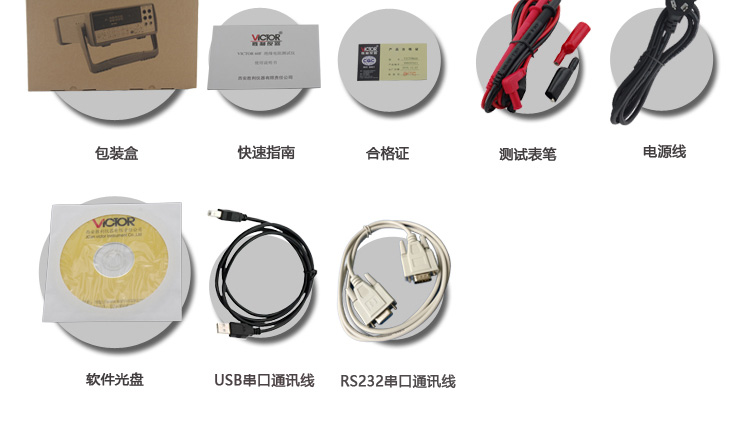

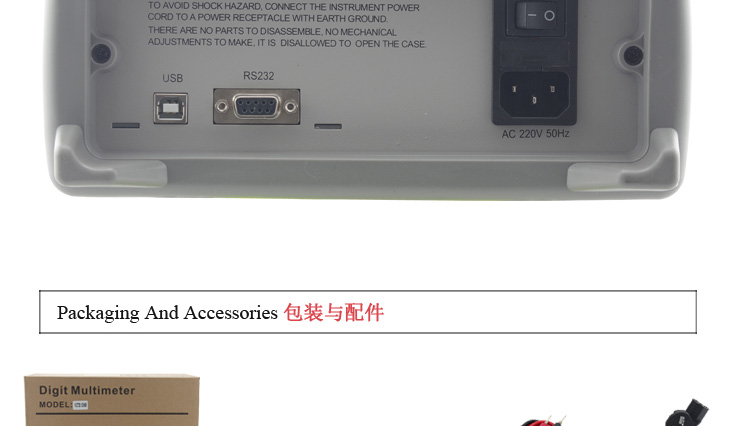

10、标准配件：
A、测试表笔（H000005）                 1付
B、USB串口通讯线（H100002） 1根
C、电源线（H700000） 1根
D、产品快速指南 1本
E、产品光盘 1张

产品名称：VICTOR 8246B智能台式真有效值万用表

在线客服

型号名称	描述
H000005	测试表笔
H100003	公对母直联 1.5m
H100002	USB串口通讯线
