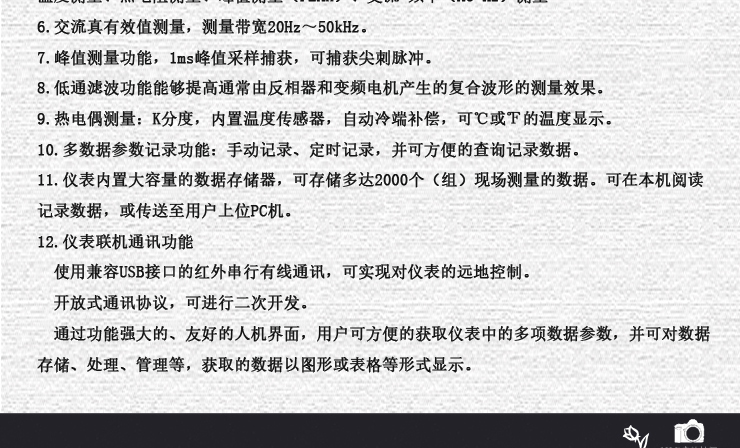

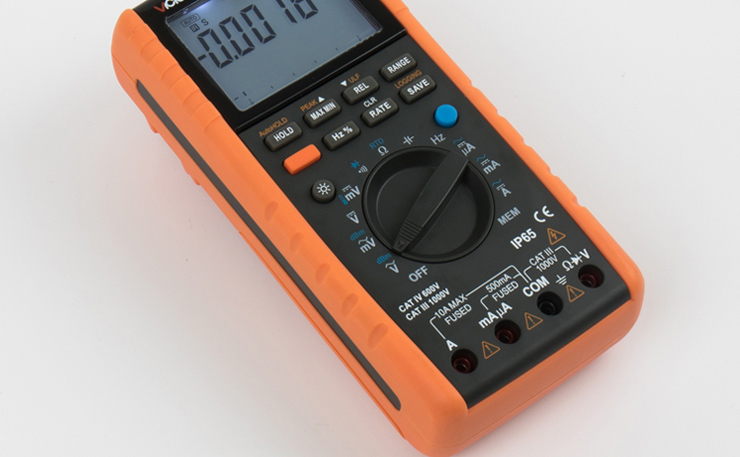

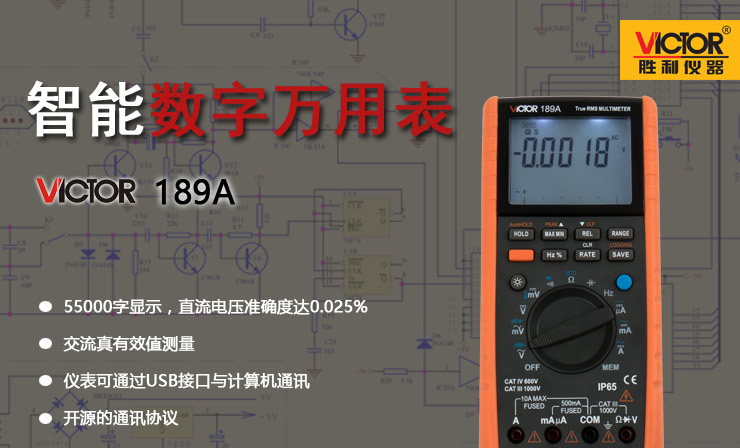

VICTOR 189A是一款可通过设备驱动软件实现对仪器的远地控制的智能手持数字万用表

技术指标
[适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]

测量功能	量程	测量范围	分辨力	精度	说明
直流电压 DCV	50mV	-55.000mV～55.000mV	0.001mV	0.1%+10	输入电阻：100MΩ
	500mV	-550.00mV～550.00mV	0.01mV	0.025%+5	输入电阻：100MΩ
	5V	-5.5000V～5.5000V	0.0001V	0.025%+5	输入电阻：10MΩ
	50V	-55.000V～55.000V	0.001V	0.03%+5
	500V	-550.00V～550.00V	0.01V	0.1%+5
	1000V	-1000.0V～1000.0V	0.1V	0.1%+5
欧姆 OHM	50Ω	0～55.000Ω	0.001Ω	0.5%+20	测试电流：＜250uA 开路电压：＜2.5V
	500Ω	0～550.00Ω	0.01Ω	0.05%+10
	5KΩ	0～5.5000KΩ	0.0001KΩ	0.05%+5
	50KΩ	0～55.000KΩ	0.001KΩ	0.05%+5
	500KΩ	0～550.00KΩ	0.01KΩ	0.05%+5
	5MΩ	0～5.5000 MΩ	0.0001 MΩ	0.2%+5
	50MΩ	0～55.000 MΩ	0.001 MΩ	2%+10
直流电流 DCI	500uA	-550.00uA～550.00uA	0.01 uA	0.15%+20	Voltage Drop 103uV/uA 响应时间≤1S
	5000uA	-5500.0uA～5500.0uA	0.1 uA	0.15%+10	Voltage Drop 103uV/uA 响应时间≤1S
	50mA	-55.000mA～55.000mA	0.001mA	0.15%+20	Voltage Drop ＜1.8 mV/mA 响应时间：≤1S
	500mA	-500.00mA～500.00mA	0.01 mA	0.15%+10	Voltage Drop ＜1.8 mV/mA 响应时间：≤1S
	5A	-5.5000 A～5.5000 A	0.0001 A	0.5%+10	Voltage Drop ＜0.04 V/A 响应时间：≤1S
	10A	-10.000 A～10.000 A	0.001 A	0.5%+10	Voltage Drop ＜0.04 V/A 响应时间：≤1S
频率 FREQ	10Hz	0～9.9999Hz	0.0001Hz	0.02%+4
	100Hz	0～99.999Hz	0.001Hz	0.02%+4
	1000Hz	0～999.99Hz	0.01Hz	0.02%+4
	10kHz	0～9.9999kHz	0.0001kHz	0.02%+4
	100kHz	0～99.999kHz	0.001kHz	0.02%+4
占空比 DUTY		0.1%～99%	0.1%	1%
二极管DIODE	2V		0.0001V	1%+10
通断测试 COUNT	500Ω		0.1Ω	≤50ΩBB
电容 CAP	10nF	0～11.00nF	0.01nF	5%+50
	100nF	0～110.0nF	0.1nF	5%+5
	1000nF	0～1100nF	1nF	5%+5
	10µF	0～11.00µF	0.01uF	5%+5
	100µF	0～110.0µF	0.1uF	5%+5
	1000µF	0～1100µF	1uF	5%+50
	10mF	0～11.00mF	0.01mF	5%+50
	100mF	0～110.0mF	0.1mF	5%+50
热电偶 TC	K	-200.0～1360.0	0.1°C	0.5%+5
热电阻 RTD	PT100	-200.0～850.0	0.1°C	0.5%+5

测量功能	量程	测量范围	分辨力	准确度						备注
测量功能	量程	测量范围	分辨力	20Hz～45Hz	45Hz～65Hz	65Hz～1KHz	1KHz～10KHz	10KHz～20KHz	20KHz～50KHz	备注
交流电压 ACV	5V	0～5.5000V	0.0001V	2%+80	0.5%+30	0.7%+30	2%+30	3%+60	5%+100	输入阻抗 10MΩ / 50pF 响应时间≤2S
	50V	0～55.000V	0.001V	2%+80	0.5%+30	0.7%+30	2%+30	3%+60	5%+100
	500V	0～550.00V	0.01V	2%+80	0.5%+30	0.7%+30	-----	-----	-----
	1000V	0～760.0V	0.1V	2%+80	0.5%+30	0.7%+30	-----	-----	-----
交流毫伏 ACmV	50mV	0～55.000mV	0.001mV	2%+80	0.7%+30	0.7%+30	2%+30	3%+60	5%+100
交流毫伏 ACmV	500mV	0～550.00mV	0.01mV	2%+80	0.7%+30	0.7%+30	2%+30	3%+60	5%+100
交流电流 ACA	10A	0～10.000A	0.001 A	2%+40	1.5%+20		3%+80	-----	-----	Voltage Drop ＜0.1 V/A 响应时间≤3S
交流电流 ACA	5A	0～5.5000A	0.0001 A	2%+40	1%+20		3%+80	-----	-----	Voltage Drop ＜0.1 V/A 响应时间≤3S
交流毫安 ACmA	50mA	0～55.000mA	0.001mA	1.5%+80	0.5%+30		1%+30	2%+60	-----	Voltage Drop ＜4 mV/mA 响应时间≤3S
交流毫安 ACmA	500mA	0～500.00mA	0.01 mA	1.5%+80	0.5%+30		1%+30	2%+60	-----	Voltage Drop ＜4 mV/mA 响应时间≤3S
交流微安 ACuA	500uA	0～550.00uA	0.01uA	1.5%+80	0.5%+30		1%+30	2%+60	-----	Voltage Drop 0.11 mVuA 响应时间≤3S
交流微安 ACuA	5000uA	0～5500.0uA	0.1uA	1.5%+80	0.5%+30		1%+30	2%+60	-----	Voltage Drop 0.11 mVuA 响应时间≤3S
ULF				2%+100	2%+60 (4) -6%-80		-----		-----

说明：①  <20kHz适用于5～110%量程，≥20kHz适用于10～110%量程。
②  50mV、500mV、1000V量程适用于10～110%量程。
③  交流波峰因数在满标度时可达3.0。
④ 量程规格从200Hz的-2%呈线性增加到440Hz的-6%。量程限制为440 Hz。量程规格从200Hz的-2%呈线性增加到440Hz的-6%。量程限制为440 Hz。

其它特性：
l DCV测量
       共模抑制：50Hz / 60Hz   ≥ 80分贝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 40分贝
l 内部温度补偿传感器，测温范围：-10～50°C，补偿误差£±0.5℃，补偿时间为每10秒1次。
l 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃ 或 >28℃）

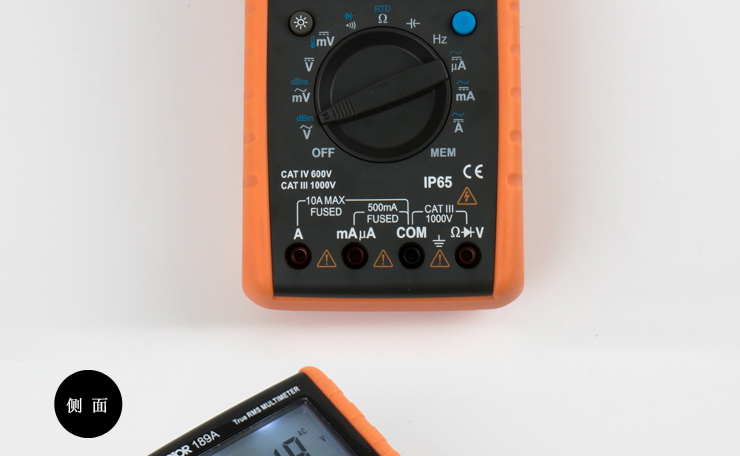

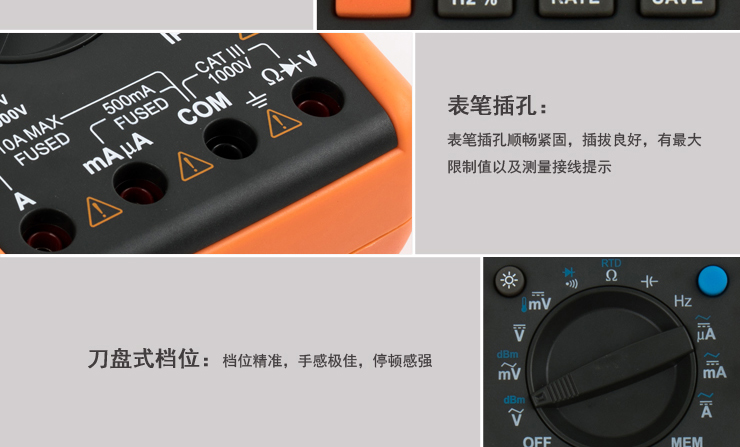

l V、Ω、Hz输入端子间和地间施加最大电压：1000VDC / ACrms
mA输入端有保险丝保护：500mA / 250V快熔
10 A端有保险丝保护：11A / 250V快熔

一般特性：
1、工作温度及湿度：0 to 50ºC  ≤80%RH 无凝露；40 to 50ºC  ≤70%RH。
2、工作海拔：0～2000m。
3、储存温度及湿度：-25 to 60ºC  ≤90%RH无凝露。
4、储存海拔：0～10000m。
5、电气安全：EN61010-1：2001
          CAT. Ⅲ (最高电压：AC/DC1000V)
CAT. Ⅳ (最高电压：AC/DC600V)
耐电压：端子和外壳之间 AC6880V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
6、电磁兼容性（EMC）：EN61326-1：2006
7、震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
8、仪表显示及按键

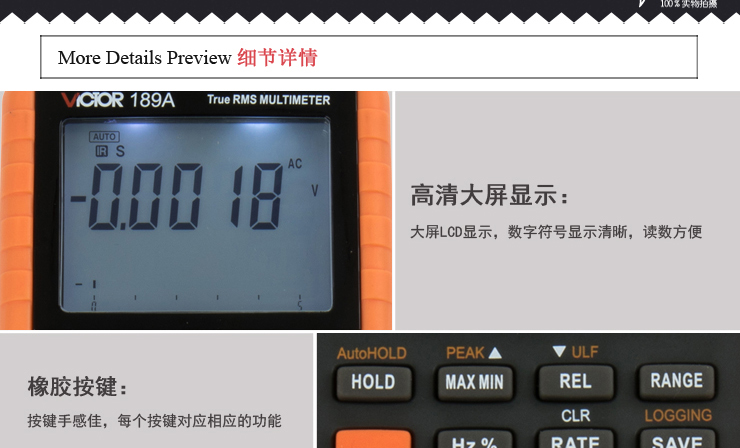

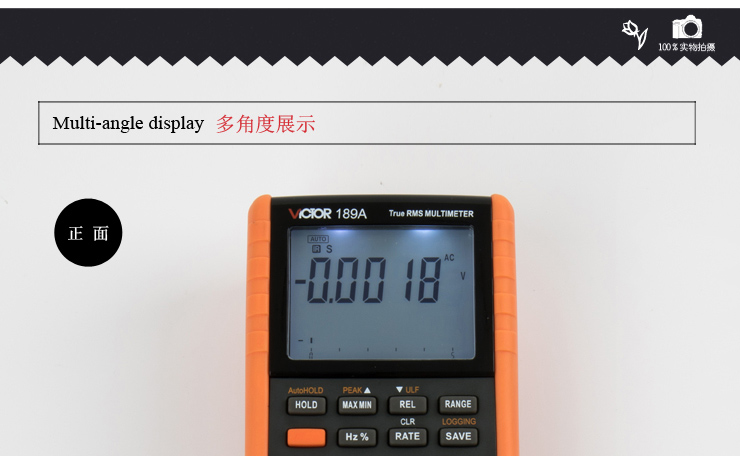

段码LCD 显示：36.3×68.0mm
采用矽橡胶按键
9、仪表供电：
4×1.5V  AAA碱性电池供电
10、尺寸及重量
180（L）× 90（W）× 47（D）mm ，约500g

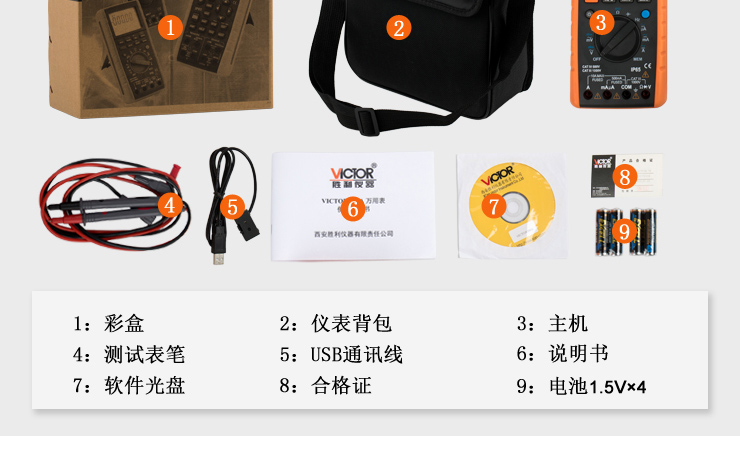

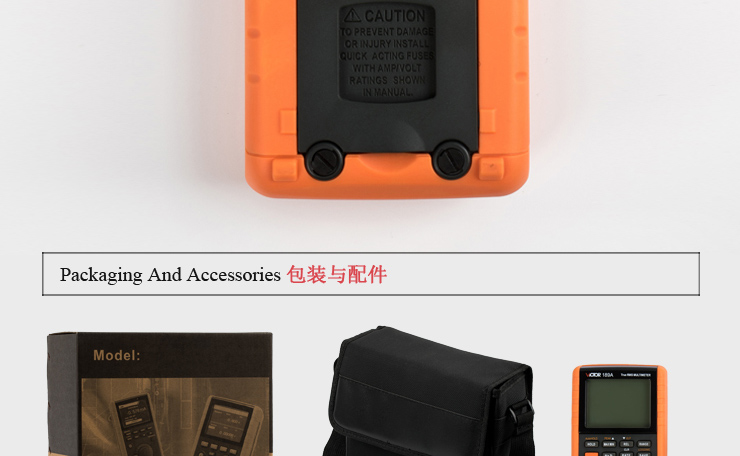

11、标准配件
* 测试表笔（H00005）                  1付
* 1.5V AA碱性电池                     4节
* 产品快速指南 1本
* 产品光盘 1本

型号名称	描述
H000015	测试表笔
P070102	PC红外通讯模块
