校验仪选件的使用
发布时间：2018-08-20 09:37:23
校验仪选件的使用
校验仪与一系列的校验仪选件相结合可在很大程度上加强和扩展校验仪的功能，下面介绍校验仪选件的用途及使用方法：

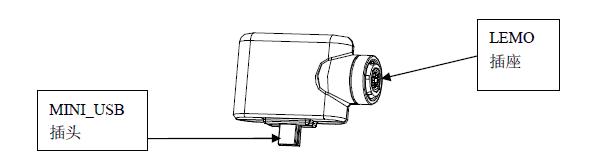

1、CALCP压力模块转接头(型号 A000018)
它的用途是将VICTOR25和VICTOR15+与压力模块连接，完成压力测量。外形
结构见下图
由于校验仪上端是一个MINI－USB插座，而压力模块是一个LEMO插头，所以需要一个机械接口的转换，除此之外，压力模块转接头还要完成为压力模块提供恒定的供电电压以及校准仪与压力模块的数字通讯功能。
使用时先将CALCP插入校准仪上方MINI－USB插座,并锁紧转接头与仪表相连的镙杆，再将压力模块插入CALCP 的LEMO插座内即可测量压力。要注意两点：首先是校验仪的MINI－USB是一个多功能的通讯接口，它在出厂时默认为与PC机通讯，所以我们要在校验仪的维护菜单中将通讯接口设定为与压力模块通讯（详见说明书），其次校验仪在进入压力测量功能之前要连接好压力模块，否则校验仪会报通讯出错。

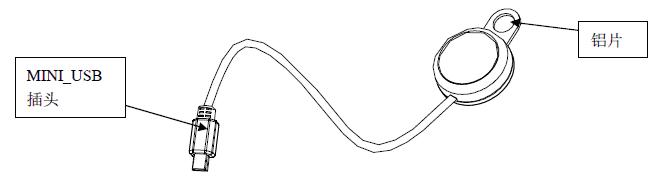

2、CALCT温度探头(型号A000019)
它的用途是使VICTOR25、11+、14+（适用于V1.0版）更快、更准确的获得环境温度。外形结构见下图
以上的校验仪在进行热电偶信号的输出和测量时需要自动对室温进行补偿，这些校验仪内部本身已带有一只温度传感器，但是如果外界环境温度变得很快，例如从室内到室外，内部的温度传感器需要较长的时间才能感知到这个变化，如果你马上进行室外工作，将会出现较大的补偿误差，如果要准确补偿你就需要较长的等待时间，这将降低工作效率。使用CALCT温度探头你就可以克服以上问题，因为它有一个很大的金属片与内部的温度传感器紧密相贴，所以可很快测量到环境温度变化，同时它的精度为±0.2℃，高于内部传感器±0.5℃。使用时也要注意两点，首先我们要将校验仪在维护菜单中将出厂时与PC机的通讯改设为与温度探头通讯，另外，我们要在校验仪开机前将温度探头插入校验仪的MINI－USB插座内，否则，校验仪在检测不到有外接温度探头时就会自动转入使用内部的温度传感器。同时我们使用时要注意不要用手触摸温度探头金属片,并且尽可能让金属片接近被测仪表的输入接线端。

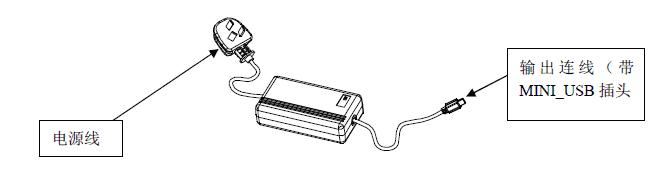

3、CA充电器（型号A000020）
它的功能很简单，就是为校验仪内的镍氢电池充电。外形结构见下图
使用时要注意，它是一个充电器而不是一个适配器，如果仪表内装有镍氢电池，我们接上充电器，边充电边工作，由于充电器输出与输入是隔离的，所以也是可以工作的，但是在充电过程中产生的供电纹波会对仪表精度产生影响，我们不推荐这种使用方法，最好是充满电后拔去充电器仪表再工作，对于仪表内部装的是普通电池而插上充电器工作，长期使用会使内部电池发热烧坏仪表，而对于仪表内部不装电池而插充电器工作，对仪表会产生更大的损坏，因此，我们要告诉用户避免在以上两种情况下使用充电器。

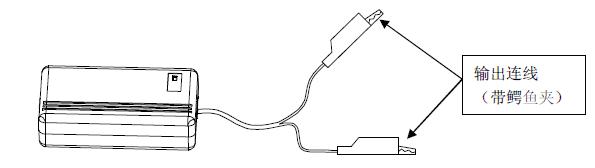

4、CA 便携式直流电源（型号A000021）
作用是为现场提供24V直流电源。外形结构见下图
在现场校验三或四线变送器或其它一些仪表时需要使用，它非常小巧，易于携带，注意的是它只能使用我们公司的CA充电器进行充电。

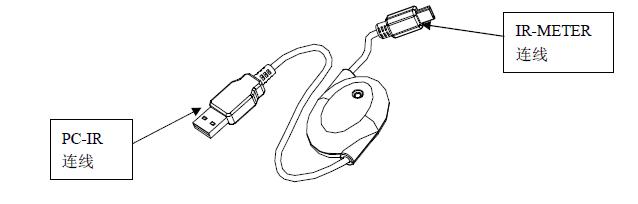

5、CA通讯转接模块（型号A000022）
为VICTOR25和11+，14+，15+（适用于V1.0版）与 PC机进行USB通讯使用。外形结构见下图
说明：校验仪与PC机通讯必须使用此模块，不允许用普通USB通讯线直连。此模块内部将校验仪与PC机通讯用光耦隔离，所以允许用户联接PC机使用仪表，随选件的附带光盘内有USB驱动和通讯软件包，用户要正确安装后才能使用, 注意维护菜单中通讯是否为与PC机通讯。
校验仪选件选型指南
校验仪与一系列的校验仪选件相结合可在很大程度上加强和扩展校验仪的功能，下面介绍校验仪选件的用途及使用方法：
1、CALCP压力模块转接头(型号 A000018)
它的用途是将VICTOR25和VICTOR15+与压力模块连接，完成压力测量。外形
结构见下图
由于校验仪上端是一个MINI－USB插座，而压力模块是一个LEMO插头，所以需要一个机械接口的转换，除此之外，压力模块转接头还要完成为压力模块提供恒定的供电电压以及校准仪与压力模块的数字通讯功能。
使用时先将CALCP插入校准仪上方MINI－USB插座,并锁紧转接头与仪表相连的镙杆，再将压力模块插入CALCP 的LEMO插座内即可测量压力。要注意两点：首先是校验仪的MINI－USB是一个多功能的通讯接口，它在出厂时默认为与PC机通讯，所以我们要在校验仪的维护菜单中将通讯接口设定为与压力模块通讯（详见说明书），其次校验仪在进入压力测量功能之前要连接好压力模块，否则校验仪会报通讯出错。
2、CALCT温度探头(型号A000019)
它的用途是使VICTOR25、11+、14+（适用于V1.0版）更快、更准确的获得环境温度。外形结构见下图
以上的校验仪在进行热电偶信号的输出和测量时需要自动对室温进行补偿，这些校验仪内部本身已带有一只温度传感器，但是如果外界环境温度变得很快，例如从室内到室外，内部的温度传感器需要较长的时间才能感知到这个变化，如果你马上进行室外工作，将会出现较大的补偿误差，如果要准确补偿你就需要较长的等待时间，这将降低工作效率。使用CALCT温度探头你就可以克服以上问题，因为它有一个很大的金属片与内部的温度传感器紧密相贴，所以可很快测量到环境温度变化，同时它的精度为±0.2℃，高于内部传感器±0.5℃。使用时也要注意两点，首先我们要将校验仪在维护菜单中将出厂时与PC机的通讯改设为与温度探头通讯，另外，我们要在校验仪开机前将温度探头插入校验仪的MINI－USB插座内，否则，校验仪在检测不到有外接温度探头时就会自动转入使用内部的温度传感器。同时我们使用时要注意不要用手触摸温度探头金属片,并且尽可能让金属片接近被测仪表的输入接线端。
3、CA充电器（型号A000020）
它的功能很简单，就是为校验仪内的镍氢电池充电。外形结构见下图
使用时要注意，它是一个充电器而不是一个适配器，如果仪表内装有镍氢电池，我们接上充电器，边充电边工作，由于充电器输出与输入是隔离的，所以也是可以工作的，但是在充电过程中产生的供电纹波会对仪表精度产生影响，我们不推荐这种使用方法，最好是充满电后拔去充电器仪表再工作，对于仪表内部装的是普通电池而插上充电器工作，长期使用会使内部电池发热烧坏仪表，而对于仪表内部不装电池而插充电器工作，对仪表会产生更大的损坏，因此，我们要告诉用户避免在以上两种情况下使用充电器。
4、CA 便携式直流电源（型号A000021）
作用是为现场提供24V直流电源。外形结构见下图
在现场校验三或四线变送器或其它一些仪表时需要使用，它非常小巧，易于携带，注意的是它只能使用我们公司的CA充电器进行充电。
5、CA通讯转接模块（型号A000022）
为VICTOR25和11+，14+，15+（适用于V1.0版）与 PC机进行USB通讯使用。外形结构见下图
说明：校验仪与PC机通讯必须使用此模块，不允许用普通USB通讯线直连。此模块内部将校验仪与PC机通讯用光耦隔离，所以允许用户联接PC机使用仪表，随选件的附带光盘内有USB驱动和通讯软件包，用户要正确安装后才能使用, 注意维护菜单中通讯是否为与PC机通讯。
校验仪选件选型指南
|
CALCP压力 模块转接头 |
CALCT 温度探头 |
CA充电器 |
CA 便携式 直流电源 |
CA通讯 转接模块 |
|
| VICTOR 25 | ● | ● | ● | ● | ● |
| VICTOR 11+ | ● | ● | ● | ● | |
| VICTOR 14+ | ● | ● | ● | ● | |
| VICTOR 15+ | ● | ● | ● | ● | |
| VICTOR 78/79 | ● | ● |
