4-20mA过程信号发生器使用接线方式

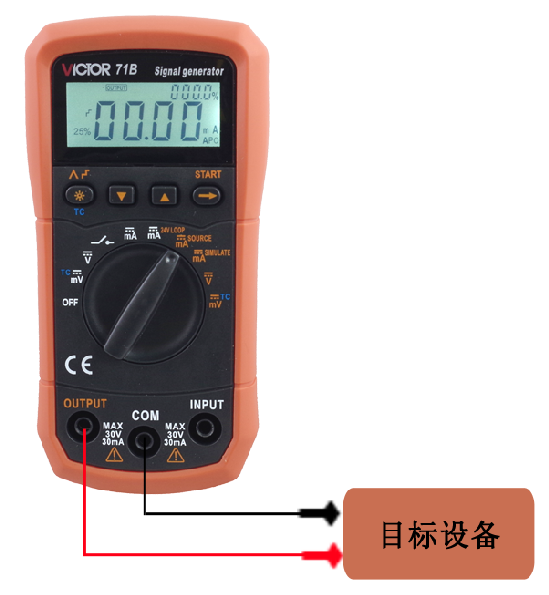

1、本机输出信号接线方式：
接线端子接线方式保持不变的情况下
①、刀盘旋转到  为：电流输出（有源）；
②、刀盘旋转到  为：电压输出；
③、刀盘旋转到  为：毫伏电压输出、热电偶输出；

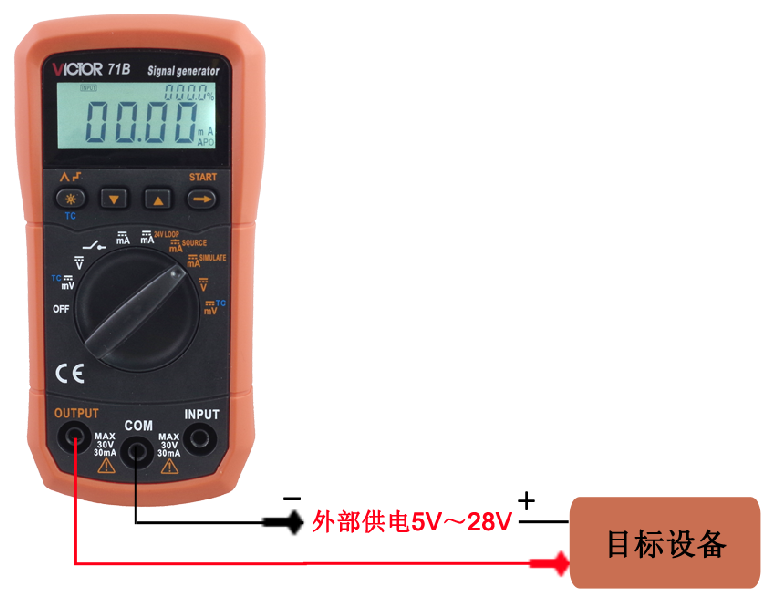

④、刀盘旋转到  为：电流输出（无源）接线方式；

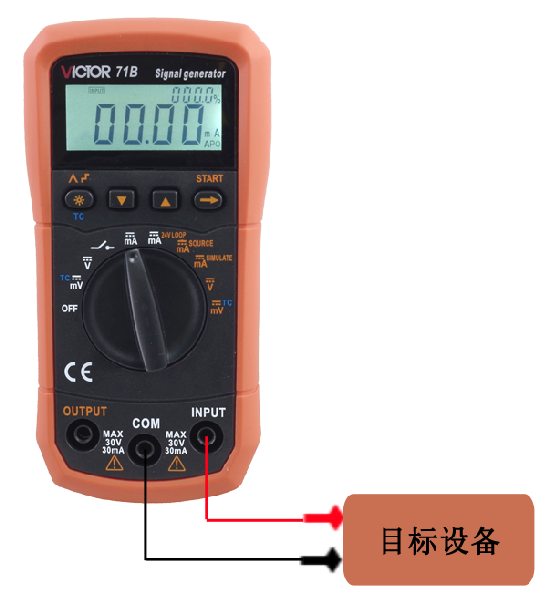

2、本机测量功能接线方式：
接线端子接线方式保持不变的情况下
①、刀盘旋转到  为：毫伏电压测量、热电偶测量
②、刀盘旋转到  为：电压测量
③、刀盘旋转到  为：开关量测量
④、刀盘旋转到  为：电流测量

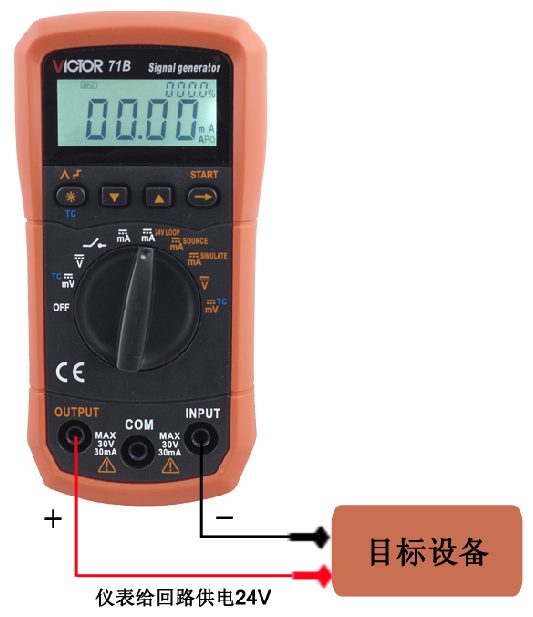

3、供24V电源测回路电流接线方式：
刀盘旋转到  ，OUTPUT引出红线，INPUT引出黑线，供24V电源测回路电流。
